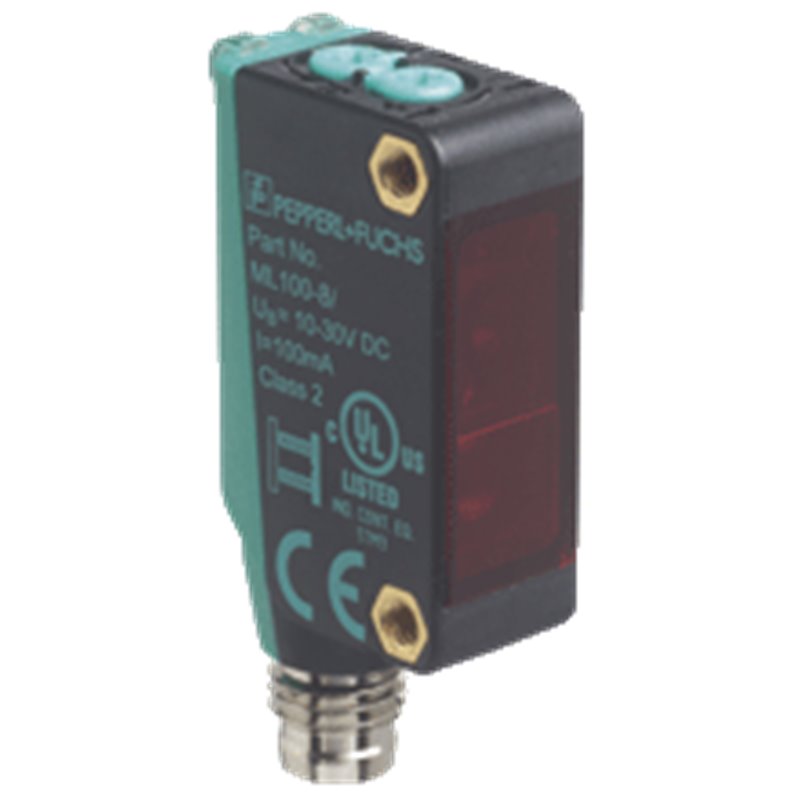

ML100-8-W-200-RT/95/102 PEPPERL+FUCHS - Part number: 235962

Extracto de la hoja de datos: Información técnica del  ML100-8-W-200-RT/95/102 Descripción del producto Sensor fotoeléctrico de detección directa con punto luminoso rectangular para detección de objetos transparentes, rango de detección de 200 mm, luz roja, modos claro/oscuro, regulador de sensibilidad, versión de CC, salida NPN, conector M8 Datos generales Rango de detección0 ... 200 mm Rango de ajuste15 ... 200 mm Objeto de referenciablanco estándar , 200 mm x 200 mm Emisor de luzLED Tipo de luzLuz alterna, roja Polfiltrono Diámetro del haz de luzaprox. 170 mm a una distancia de 200 mm Salida de luzfrontal Límite de luz extrañaEN 60947-5-2:2007+A1:2012 Datos característicos de seguridad funcional MTTFd860 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde: Red on (Power on) Indicación de la funciónLED amarillo, se enciendo si el receptor recibe luz Elementos de mandoRegulador de sensibilidad Elementos de mandoConmutador claro/oscuro Datos eléctricos Tensión de trabajo10 ... 30 V CC Rizadomáx. 10 % Corriente en vacío< 20 mA Salida Tipo de conmutaciónEl sensor es de tipo de conmutación ajustable. El ajuste predeterminado es: Conmutación claro Señal de salida1 salida NPN, prot. ctra. cortocircuito, prot. ctra. inversión de polaridad, colector abierto Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA , carga óhmica Caída de tensión≤ 1,5 V CC Frecuencia de conmutación1000 Hz Tiempo de respuesta0,5 ms Conformidad Norma del productoEN 60947-5-2 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 Autorización ULCertificación cULus, fuente de alimentación Clase 2 o fuente de alimentación certificada con una salida de tensión limitada con fusible (puede estar integrado) (máx. 3,3 A conforme a UL248), carcasa Tipo 1 Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-30 ... 60 °C (-22 ... 140 °F) Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Anchura de la carcasa11 mm Altura de la carcasa31 mm Profundidad de la carcasa20 mm Grado de protecciónIP67 Conexiónconectores, recto M8 x 1 , 4 polos Material CarcasaPC (Policarbonato) Salida de luzPMMA Masaaprox. 10 g Momento de apriete de los tornillos de fijación0,6 Nm Classifications SystemClasscode ECLASS 11.027270903 ECLASS 10.0.127270903 ECLASS 9.027270903 ECLASS 8.027270903 ECLASS 5.127270903 ETIM 8.0EC001821 ETIM 7.0EC001821 ETIM 6.0EC001821 ETIM 5.0EC001821 UNSPSC 12.139121528 Extracto de la hoja de datos: Información técnica del  ML100-8-W-200-RT/95/102 Descripción del producto Sensor fotoeléctrico de detección directa con punto luminoso rectangular para detección de objetos transparentes, rango de detección de 200 mm, luz roja, modos claro/oscuro, regulador de sensibilidad, versión de CC, salida NPN, conector M8 Datos generales Rango de detección0 ... 200 mm Rango de ajuste15 ... 200 mm Objeto de referenciablanco estándar , 200 mm x 200 mm Emisor de luzLED Tipo de luzLuz alterna, roja Polfiltrono Diámetro del haz de luzaprox. 170 mm a una distancia de 200 mm Salida de luzfrontal Límite de luz extrañaEN 60947-5-2:2007+A1:2012 Datos característicos de seguridad funcional MTTFd860 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde: Red on (Power on) Indicación de la funciónLED amarillo, se enciendo si el receptor recibe luz Elementos de mandoRegulador de sensibilidad Elementos de mandoConmutador claro/oscuro Datos eléctricos Tensión de trabajo10 ... 30 V CC Rizadomáx. 10 % Corriente en vacío< 20 mA Salida Tipo de conmutaciónEl sensor es de tipo de conmutación ajustable. El ajuste predeterminado es: Conmutación claro Señal de salida1 salida NPN, prot. ctra. cortocircuito, prot. ctra. inversión de polaridad, colector abierto Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA , carga óhmica Caída de tensión≤ 1,5 V CC Frecuencia de conmutación1000 Hz Tiempo de respuesta0,5 ms Conformidad Norma del productoEN 60947-5-2 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 Autorización ULCertificación cULus, fuente de alimentación Clase 2 o fuente de alimentación certificada con una salida de tensión limitada con fusible (puede estar integrado) (máx. 3,3 A conforme a UL248), carcasa Tipo 1 Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-30 ... 60 °C (-22 ... 140 °F) Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Anchura de la carcasa11 mm Altura de la carcasa31 mm Profundidad de la carcasa20 mm Grado de protecciónIP67 Conexiónconectores, recto M8 x 1 , 4 polos Material CarcasaPC (Policarbonato) Salida de luzPMMA Masaaprox. 10 g Momento de apriete de los tornillos de fijación0,6 Nm Classifications SystemClasscode ECLASS 11.027270903 ECLASS 10.0.127270903 ECLASS 9.027270903 ECLASS 8.027270903 ECLASS 5.127270903 ETIM 8.0EC001821 ETIM 7.0EC001821 ETIM 6.0EC001821 ETIM 5.0EC001821 UNSPSC 12.139121528
