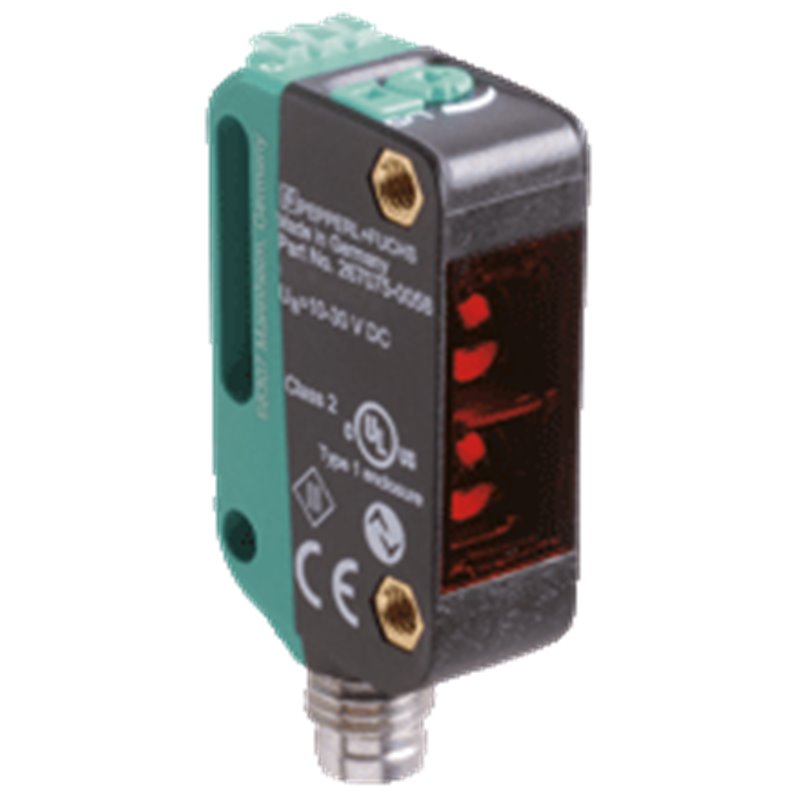

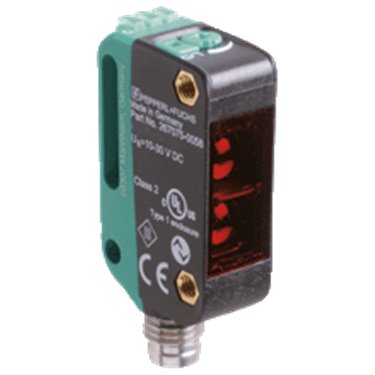

OBD1100-R100-2EP-IO-V31-IR PEPPERL+FUCHS - Part number: 267075-100407

Extracto de la hoja de datos: Información técnica del  OBD1100-R100-2EP-IO-V31-IR Descripción del producto Sensor fotoeléctrico de detección directa Datos generales Rango de detección2 ... 1100 mm Rango de detección mín.10 ... 60 mm Rango de ajuste60 ... 1100 mm Objeto de referenciaBlanco estándar, 100 mm x 100 mm Emisor de luzLED Tipo de luzInfrarrojo, luz alterna 850 nm Etiquetado de grupo de riesgo LEDgrupo eximido Diámetro del haz de luzaprox. 100 mm a una distancia de 1000 mm Ángulo de apertura5,4 ° Límite de luz extrañaEN 60947-5-2 Datos característicos de seguridad funcional MTTFd724 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde:fijo: encendidoparpadeo (4 Hz): cortocircuitoparpadeo con breves interrupciones (1 Hz): modo de IO-Link Indicación de la funciónLED amarillo:fijo: objeto detectadoapagado: ningún objeto detectado Elementos de mandoConmutador claro/oscuro Elementos de mandoRegulador del rango de detección Datos eléctricos Tensión de trabajo10 ... 30 V CC Rizadomáx. 10 % Corriente en vacío< 25 mA tensión de alimentación de 24 V Clase de protecciónIII Interfaz Tipo de InterfazIO-Link ( sobre C/Q = 4 patillas ) Versión de IO-Link1.1 ID de dispositivo0x110101 (1114369) Cuadencia de la transferenciaCOM2 (38,4 kBit/s) Tiempo de ciclo mínimo2,3 ms Amplitud de datos de procesoEntrada de datos de proceso 1 bitSalida de datos de proceso 2 bits Admisión de modo SIOsi Tipo de puerto maestro compatibleA Salida Tipo de conmutaciónEl sensor es de tipo de conmutación ajustable. El ajuste predeterminado es: C/Q - Pin 4: NPN normalmente abierto/encendido, PNP normalmente cerrado/apagado, IO-Link /Q - Pin 2: NPN normalmente cerrado/apagado, PNP normalmente abierto/encendido Señal de salida2 salidas de contrafase, protegidas contra cortocircuitos, contra la inversión de la polaridad, a prueba de sobretensión Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA , carga óhmica Categoría de usuarioCC-12 y CC-13 Caída de tensión≤ 1,5 V CC Frecuencia de conmutación1000 Hz Tiempo de respuesta0,5 ms Conformidad Interfaz de comunicaciónIEC 61131-9 Norma del productoEN 60947-5-2 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 Autorización ULE87056 , cULus Listed , Fuente de alimentación de clase 2 , clasificación tipo 1 Condiciones ambientales Temperatura ambiente-40 ... 60 °C (-40 ... 140 °F) Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Anchura de la carcasa11 mm Altura de la carcasa44,5 mm Profundidad de la carcasa21,5 mm Grado de protecciónIP67 / IP69 / IP69K ConexiónConcector macho M8 x 1, 4 polos Material CarcasaPC (Policarbonato) Salida de luzPMMA Masaaprox. 10 g Classifications SystemClasscode ECLASS 11.027270903 ECLASS 10.0.127270903 ECLASS 9.027270903 ECLASS 8.027270903 ECLASS 5.127270903 ETIM 8.0EC001821 ETIM 7.0EC001821 ETIM 6.0EC001821 ETIM 5.0EC001821 UNSPSC 12.139121528 Extracto de la hoja de datos: Información técnica del  OBD1100-R100-2EP-IO-V31-IR Descripción del producto Sensor fotoeléctrico de detección directa Datos generales Rango de detección2 ... 1100 mm Rango de detección mín.10 ... 60 mm Rango de ajuste60 ... 1100 mm Objeto de referenciaBlanco estándar, 100 mm x 100 mm Emisor de luzLED Tipo de luzInfrarrojo, luz alterna 850 nm Etiquetado de grupo de riesgo LEDgrupo eximido Diámetro del haz de luzaprox. 100 mm a una distancia de 1000 mm Ángulo de apertura5,4 ° Límite de luz extrañaEN 60947-5-2 Datos característicos de seguridad funcional MTTFd724 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde:fijo: encendidoparpadeo (4 Hz): cortocircuitoparpadeo con breves interrupciones (1 Hz): modo de IO-Link Indicación de la funciónLED amarillo:fijo: objeto detectadoapagado: ningún objeto detectado Elementos de mandoConmutador claro/oscuro Elementos de mandoRegulador del rango de detección Datos eléctricos Tensión de trabajo10 ... 30 V CC Rizadomáx. 10 % Corriente en vacío< 25 mA tensión de alimentación de 24 V Clase de protecciónIII Interfaz Tipo de InterfazIO-Link ( sobre C/Q = 4 patillas ) Versión de IO-Link1.1 ID de dispositivo0x110101 (1114369) Cuadencia de la transferenciaCOM2 (38,4 kBit/s) Tiempo de ciclo mínimo2,3 ms Amplitud de datos de procesoEntrada de datos de proceso 1 bitSalida de datos de proceso 2 bits Admisión de modo SIOsi Tipo de puerto maestro compatibleA Salida Tipo de conmutaciónEl sensor es de tipo de conmutación ajustable. El ajuste predeterminado es: C/Q - Pin 4: NPN normalmente abierto/encendido, PNP normalmente cerrado/apagado, IO-Link /Q - Pin 2: NPN normalmente cerrado/apagado, PNP normalmente abierto/encendido Señal de salida2 salidas de contrafase, protegidas contra cortocircuitos, contra la inversión de la polaridad, a prueba de sobretensión Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA , carga óhmica Categoría de usuarioCC-12 y CC-13 Caída de tensión≤ 1,5 V CC Frecuencia de conmutación1000 Hz Tiempo de respuesta0,5 ms Conformidad Interfaz de comunicaciónIEC 61131-9 Norma del productoEN 60947-5-2 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 Autorización ULE87056 , cULus Listed , Fuente de alimentación de clase 2 , clasificación tipo 1 Condiciones ambientales Temperatura ambiente-40 ... 60 °C (-40 ... 140 °F) Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Anchura de la carcasa11 mm Altura de la carcasa44,5 mm Profundidad de la carcasa21,5 mm Grado de protecciónIP67 / IP69 / IP69K ConexiónConcector macho M8 x 1, 4 polos Material CarcasaPC (Policarbonato) Salida de luzPMMA Masaaprox. 10 g Classifications SystemClasscode ECLASS 11.027270903 ECLASS 10.0.127270903 ECLASS 9.027270903 ECLASS 8.027270903 ECLASS 5.127270903 ETIM 8.0EC001821 ETIM 7.0EC001821 ETIM 6.0EC001821 ETIM 5.0EC001821 UNSPSC 12.139121528
