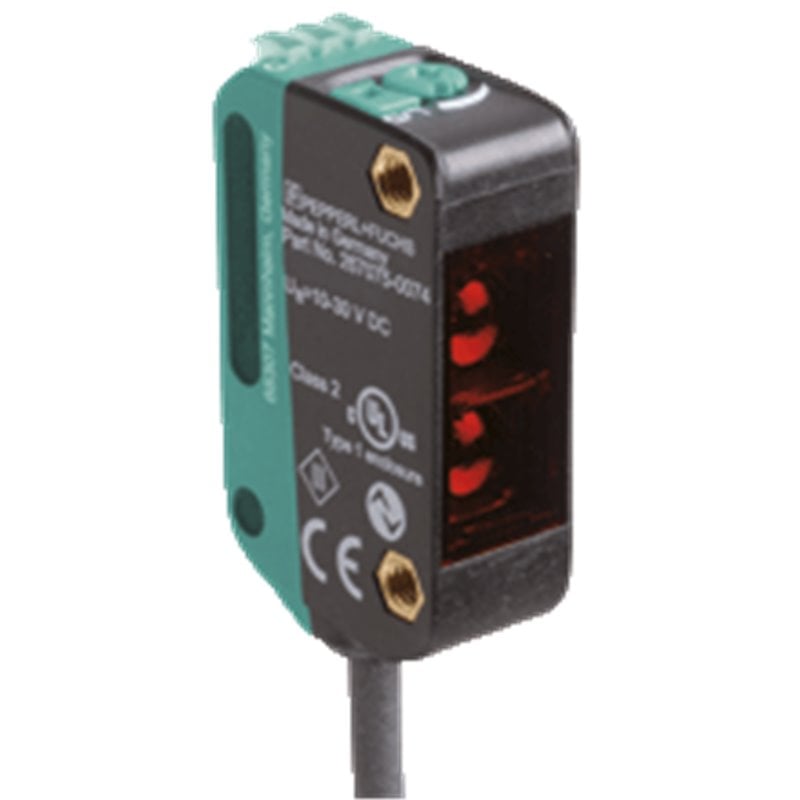

OBT300-R100-2EP-IO-0,3M-V31-L PEPPERL+FUCHS - Part number: 267075-0087

Extracto de la hoja de datos: Información técnica del  OBT300-R100-2EP-IO-0,3M-V31-L Descripción del producto Sensor fotoeléctrico láser de detección directa con supresión de fondo ajustable Datos generales Rango de detección7 ... 300 mm Rango de detección mín.7 ... 25 mm Rango de detección máx.7 ... 300 mm Rango de ajuste25 ... 300 mm Objeto de referenciaBlanco estándar, 100 mm x 100 mm Emisor de luzDiodo láser Tipo de luzLuz alterna, roja Características láser NotaLUZ LÁSER , NO MIRAR FIJAMENTE AL HAZ Clase de láser1 Longitudes de onda680 nm Divergencia del haz> 5 mrad d63 < 1 mm en el rango 150-250 mm Duración del impulso3 µs Índice de repeticiónaprox. 13 kHz Energía máx. impulso10,4 nJ Diferencia blanco-negro (6 %/90 %)< 5 % con 150 mm Diámetro del haz de luzaprox. 1 mm a una distancia de 200 mm Ángulo de aperturaaprox. 0,3 ° Límite de luz extrañaEN 60947-5-2 : 40000 Lux Datos característicos de seguridad funcional MTTFd560 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde:fijo: encendidoparpadeo (4 Hz): cortocircuitoparpadeo con breves interrupciones (1 Hz): modo de IO-Link Indicación de la funciónLED amarillo:fijo: objeto detectadoapagado: ningún objeto detectado Elementos de mandoConmutador claro/oscuro Elementos de mandoRegulador del rango de detección Datos eléctricos Tensión de trabajo10 ... 30 V CC Rizadomáx. 10 % Corriente en vacío< 20 mA tensión de alimentación de 24 V Clase de protecciónIII Interfaz Tipo de InterfazIO-Link ( sobre C/Q = 4 patillas ) Versión de IO-Link1.1 Perfil del equipoSensor Smart ID de dispositivo0x110602 (1115650) Cuadencia de la transferenciaCOM2 (38,4 kBit/s) Tiempo de ciclo mínimo2,3 ms Amplitud de datos de procesoEntrada de datos de proceso 1 bitSalida de datos de proceso 2 bits Admisión de modo SIOsi Tipo de puerto maestro compatibleA Salida Tipo de conmutaciónEl sensor es de tipo de conmutación ajustable. El ajuste predeterminado es: C/Q - Pin 4: NPN normalmente abierto/encendido, PNP normalmente cerrado/apagado, IO-Link /Q - Pin 2: NPN normalmente cerrado/apagado, PNP normalmente abierto/encendido Señal de salida2 salidas de contrafase, protegidas contra cortocircuitos, contra la inversión de la polaridad, a prueba de sobretensión Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA , carga óhmica Categoría de usuarioCC-12 y CC-13 Caída de tensión≤ 1,5 V CC Frecuencia de conmutación1650 Hz Tiempo de respuesta300 µs Conformidad Interfaz de comunicaciónIEC 61131-9 Norma del productoEN 60947-5-2 Seguridad láserEN 60825-1:2014 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 Autorización ULE87056 , cULus Listed , Fuente de alimentación de clase 2 , clasificación tipo 1 Homologación FDAIEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007 Condiciones ambientales Temperatura ambiente-40 ... 60 °C (-40 ... 140 °F) , Cable colocado fijo -25 ... 60 °C (-13 ... 140 °F) , cable movible no apropiado para cintas transportadoras Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Anchura de la carcasa11 mm Altura de la carcasa37,1 mm Profundidad de la carcasa21,5 mm Grado de protecciónIP67 / IP69 / IP69K Conexióncable fijado de 300 mm con 1 conector M8 macho; 4 pines Material CarcasaPC (Policarbonato) Salida de luzPMMA Masaaprox. 17 g Longitud del cable0,3 m Classifications SystemClasscode ECLASS 11.027270903 ECLASS 10.0.127270903 ECLASS 9.027270903 ECLASS 8.027270903 ECLASS 5.127270903 ETIM 8.0EC001821 ETIM 7.0EC001821 ETIM 6.0EC001821 ETIM 5.0EC002719 UNSPSC 12.139121528 Extracto de la hoja de datos: Información técnica del  OBT300-R100-2EP-IO-0,3M-V31-L Descripción del producto Sensor fotoeléctrico láser de detección directa con supresión de fondo ajustable Datos generales Rango de detección7 ... 300 mm Rango de detección mín.7 ... 25 mm Rango de detección máx.7 ... 300 mm Rango de ajuste25 ... 300 mm Objeto de referenciaBlanco estándar, 100 mm x 100 mm Emisor de luzDiodo láser Tipo de luzLuz alterna, roja Características láser NotaLUZ LÁSER , NO MIRAR FIJAMENTE AL HAZ Clase de láser1 Longitudes de onda680 nm Divergencia del haz> 5 mrad d63 < 1 mm en el rango 150-250 mm Duración del impulso3 µs Índice de repeticiónaprox. 13 kHz Energía máx. impulso10,4 nJ Diferencia blanco-negro (6 %/90 %)< 5 % con 150 mm Diámetro del haz de luzaprox. 1 mm a una distancia de 200 mm Ángulo de aperturaaprox. 0,3 ° Límite de luz extrañaEN 60947-5-2 : 40000 Lux Datos característicos de seguridad funcional MTTFd560 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde:fijo: encendidoparpadeo (4 Hz): cortocircuitoparpadeo con breves interrupciones (1 Hz): modo de IO-Link Indicación de la funciónLED amarillo:fijo: objeto detectadoapagado: ningún objeto detectado Elementos de mandoConmutador claro/oscuro Elementos de mandoRegulador del rango de detección Datos eléctricos Tensión de trabajo10 ... 30 V CC Rizadomáx. 10 % Corriente en vacío< 20 mA tensión de alimentación de 24 V Clase de protecciónIII Interfaz Tipo de InterfazIO-Link ( sobre C/Q = 4 patillas ) Versión de IO-Link1.1 Perfil del equipoSensor Smart ID de dispositivo0x110602 (1115650) Cuadencia de la transferenciaCOM2 (38,4 kBit/s) Tiempo de ciclo mínimo2,3 ms Amplitud de datos de procesoEntrada de datos de proceso 1 bitSalida de datos de proceso 2 bits Admisión de modo SIOsi Tipo de puerto maestro compatibleA Salida Tipo de conmutaciónEl sensor es de tipo de conmutación ajustable. El ajuste predeterminado es: C/Q - Pin 4: NPN normalmente abierto/encendido, PNP normalmente cerrado/apagado, IO-Link /Q - Pin 2: NPN normalmente cerrado/apagado, PNP normalmente abierto/encendido Señal de salida2 salidas de contrafase, protegidas contra cortocircuitos, contra la inversión de la polaridad, a prueba de sobretensión Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA , carga óhmica Categoría de usuarioCC-12 y CC-13 Caída de tensión≤ 1,5 V CC Frecuencia de conmutación1650 Hz Tiempo de respuesta300 µs Conformidad Interfaz de comunicaciónIEC 61131-9 Norma del productoEN 60947-5-2 Seguridad láserEN 60825-1:2014 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 Autorización ULE87056 , cULus Listed , Fuente de alimentación de clase 2 , clasificación tipo 1 Homologación FDAIEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007 Condiciones ambientales Temperatura ambiente-40 ... 60 °C (-40 ... 140 °F) , Cable colocado fijo -25 ... 60 °C (-13 ... 140 °F) , cable movible no apropiado para cintas transportadoras Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Anchura de la carcasa11 mm Altura de la carcasa37,1 mm Profundidad de la carcasa21,5 mm Grado de protecciónIP67 / IP69 / IP69K Conexióncable fijado de 300 mm con 1 conector M8 macho; 4 pines Material CarcasaPC (Policarbonato) Salida de luzPMMA Masaaprox. 17 g Longitud del cable0,3 m Classifications SystemClasscode ECLASS 11.027270903 ECLASS 10.0.127270903 ECLASS 9.027270903 ECLASS 8.027270903 ECLASS 5.127270903 ETIM 8.0EC001821 ETIM 7.0EC001821 ETIM 6.0EC001821 ETIM 5.0EC002719 UNSPSC 12.139121528
