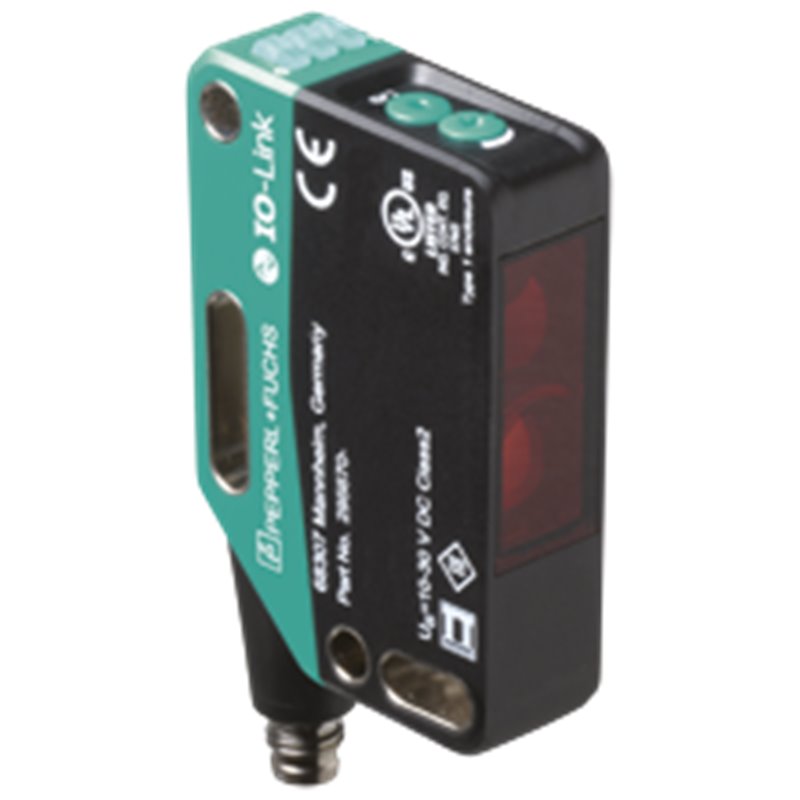

OBT650-R201-EP-IO-V3 PEPPERL+FUCHS - Part number: 295670-100151

Extracto de la hoja de datos: Información técnica del  OBT650-R201-EP-IO-V3 Descripción del producto Sensor de triangulación con supresión de fondo Datos generales Rango de detección10 ... 650 mm Rango de detección mín.10 ... 100 mm Rango de detección máx.10 ... 650 mm Rango de ajuste100 ... 650 mm Objeto de referenciaBlanco estándar, 100 mm x 100 mm Emisor de luzLED Tipo de luzLuz alterna, roja Etiquetado de grupo de riesgo LEDgrupo eximido Diferencia blanco-negro (6 %/90 %)< 6 % con 650 mm Diámetro del haz de luzaprox. 20 mm x 20 mm a una distancia de 650 mm Ángulo de aperturaaprox. 2 ° Límite de luz extrañaEN 60947-5-2 : 70000 Lux Datos característicos de seguridad funcional MTTFd600 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde:fijo: encendidoparpadeo (4 Hz): cortocircuitoparpadeo con breves interrupciones (1 Hz): modo de IO-Link Indicación de la funciónLED amarillo:fijo: objeto detectadoapagado: ningún objeto detectado Elementos de mandoConmutador claro/oscuro Elementos de mandoRegulador del rango de detección Datos eléctricos Tensión de trabajo10 ... 30 V CC Rizadomáx. 10 % Corriente en vacío< 25 mA tensión de alimentación de 24 V Clase de protecciónIII Interfaz Tipo de InterfazIO-Link ( sobre C/Q = 4 patillas ) Versión de IO-Link1.1 Perfil del equipoIdentificación y diagnósticoSensor inteligente tipo 2.4 ID de dispositivo0x111611 (1119761) Cuadencia de la transferenciaCOM2 (38,4 kBit/s) Tiempo de ciclo mínimo2,3 ms Amplitud de datos de procesoEntrada de datos de proceso 1 bitSalida de datos de proceso 2 bits Admisión de modo SIOsi Tipo de puerto maestro compatibleA Salida Tipo de conmutaciónEl sensor es de tipo de conmutación ajustable. El ajuste predeterminado es: C/Q - Pin 4: NPN normalmente abierto/encendido, PNP normalmente cerrado/apagado, IO-Link Señal de salida1 salida push-pull (4 en 1), protegido contra cortocircuitos, polaridad inversa y sobretensiones Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA , carga óhmica Categoría de usuarioCC-12 y CC-13 Caída de tensión≤ 1,5 V CC Frecuencia de conmutación500 Hz Tiempo de respuesta1 ms Conformidad Interfaz de comunicaciónIEC 61131-9 Norma del productoEN 60947-5-2 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 Autorización ULE87056 , cULus Listed , Fuente de alimentación de clase 2 , clasificación tipo 1 Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-40 ... 60 °C (-40 ... 140 °F) Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Anchura de la carcasa15 mm Altura de la carcasa61,7 mm Profundidad de la carcasa41,7 mm Grado de protecciónIP67 / IP69 / IP69K ConexiónConector macho, M8 x 1, 3 pines, giratorio 90° Material CarcasaPC (Policarbonato) Salida de luzPMMA Masaaprox. 44 g Classifications SystemClasscode ECLASS 11.027270903 ECLASS 10.0.127270903 ECLASS 9.027270903 ECLASS 8.027270903 ECLASS 5.127270903 ETIM 8.0EC001821 ETIM 7.0EC001821 ETIM 6.0EC001821 ETIM 5.0EC002719 UNSPSC 12.139121528 Extracto de la hoja de datos: Información técnica del  OBT650-R201-EP-IO-V3 Descripción del producto Sensor de triangulación con supresión de fondo Datos generales Rango de detección10 ... 650 mm Rango de detección mín.10 ... 100 mm Rango de detección máx.10 ... 650 mm Rango de ajuste100 ... 650 mm Objeto de referenciaBlanco estándar, 100 mm x 100 mm Emisor de luzLED Tipo de luzLuz alterna, roja Etiquetado de grupo de riesgo LEDgrupo eximido Diferencia blanco-negro (6 %/90 %)< 6 % con 650 mm Diámetro del haz de luzaprox. 20 mm x 20 mm a una distancia de 650 mm Ángulo de aperturaaprox. 2 ° Límite de luz extrañaEN 60947-5-2 : 70000 Lux Datos característicos de seguridad funcional MTTFd600 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde:fijo: encendidoparpadeo (4 Hz): cortocircuitoparpadeo con breves interrupciones (1 Hz): modo de IO-Link Indicación de la funciónLED amarillo:fijo: objeto detectadoapagado: ningún objeto detectado Elementos de mandoConmutador claro/oscuro Elementos de mandoRegulador del rango de detección Datos eléctricos Tensión de trabajo10 ... 30 V CC Rizadomáx. 10 % Corriente en vacío< 25 mA tensión de alimentación de 24 V Clase de protecciónIII Interfaz Tipo de InterfazIO-Link ( sobre C/Q = 4 patillas ) Versión de IO-Link1.1 Perfil del equipoIdentificación y diagnósticoSensor inteligente tipo 2.4 ID de dispositivo0x111611 (1119761) Cuadencia de la transferenciaCOM2 (38,4 kBit/s) Tiempo de ciclo mínimo2,3 ms Amplitud de datos de procesoEntrada de datos de proceso 1 bitSalida de datos de proceso 2 bits Admisión de modo SIOsi Tipo de puerto maestro compatibleA Salida Tipo de conmutaciónEl sensor es de tipo de conmutación ajustable. El ajuste predeterminado es: C/Q - Pin 4: NPN normalmente abierto/encendido, PNP normalmente cerrado/apagado, IO-Link Señal de salida1 salida push-pull (4 en 1), protegido contra cortocircuitos, polaridad inversa y sobretensiones Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA , carga óhmica Categoría de usuarioCC-12 y CC-13 Caída de tensión≤ 1,5 V CC Frecuencia de conmutación500 Hz Tiempo de respuesta1 ms Conformidad Interfaz de comunicaciónIEC 61131-9 Norma del productoEN 60947-5-2 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 Autorización ULE87056 , cULus Listed , Fuente de alimentación de clase 2 , clasificación tipo 1 Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-40 ... 60 °C (-40 ... 140 °F) Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Anchura de la carcasa15 mm Altura de la carcasa61,7 mm Profundidad de la carcasa41,7 mm Grado de protecciónIP67 / IP69 / IP69K ConexiónConector macho, M8 x 1, 3 pines, giratorio 90° Material CarcasaPC (Policarbonato) Salida de luzPMMA Masaaprox. 44 g Classifications SystemClasscode ECLASS 11.027270903 ECLASS 10.0.127270903 ECLASS 9.027270903 ECLASS 8.027270903 ECLASS 5.127270903 ETIM 8.0EC001821 ETIM 7.0EC001821 ETIM 6.0EC001821 ETIM 5.0EC002719 UNSPSC 12.139121528
