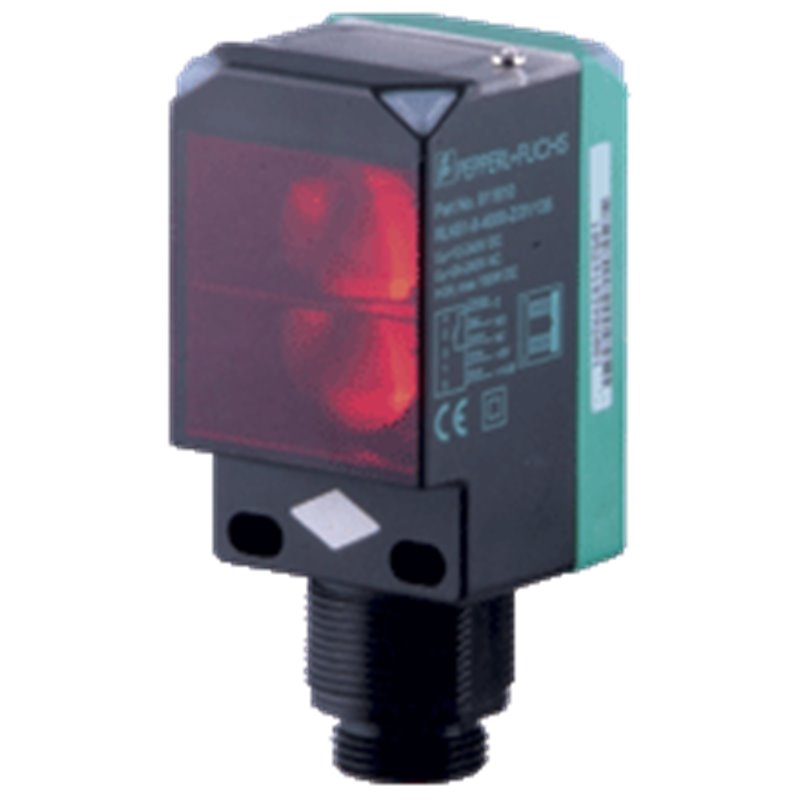

RLK61-8-1000-Z/31/135 PEPPERL+FUCHS - Part number: 911608

Extracto de la hoja de datos: Información técnica del  RLK61-8-1000-Z/31/135 Descripción del producto Sensor fotoeléctrico de detección directa Datos generales Rango de detección0 ... 1000 mm ajustable Rango de ajuste120 ... 1000 mm Objeto de referenciablanco estándar 200 mm x 200 mm Emisor de luzIRED Tipo de luzInfrarrojo, luz alterna , 850 nm Diámetro del haz de luzaprox. 17 mm a una distancia de 1000 mm Ángulo de apertura1 ° Salida de luzfrontal Límite de luz extraña5000 Lux ; según EN 60947-5-2 Elementos de indicación y manejo Indicación de trabajo2 indicadores LED verde Indicación de la función2 LEDs amarillos se ilumina si recibe haces del receptor ; parpadea si está por debajo de la reserva de función; desconectado: objeto fuera del rango de detección Elementos de mandoConmutador claro/oscuro Elementos de mandoRegulador del rango de detección Elementos de mandoRegulador del tiempo ( 0 ... 10 s ) Datos eléctricos Tensión de trabajo24 ... 240 V CA 12 ... 240 V CC Corriente en vacío≤ 35 mA Clase de protecciónII , Tensión de medición ≤ 250 V CA con grado de ensuciamiento 1-2 según IEC 60664-1 Circuito de salida aislado del circuito de entrada según EN50178, Tensión de aislamiento de medición 240 V CA Consumo de potencia≤ 2 VA Salida Tipo de conmutaciónConmutación claro/oscuro reversible, conmutable Señal de salida1 relé SPDT Tensión de conmutaciónmáx. 250 V CA/CC Corriente de conmutaciónmáx. 3 A Potencia de conmutaciónCC: máx. 150 W CA: máx: 750 VA Frecuencia de conmutación20 Hz Tiempo de respuesta≤ 25 ms Función del temporizadorConmutador DIP para selección de tipo de operación Conformidad con Normas y Directivas Conformidad con la directiva Directiva CEM 2004/108/CEEN 60947-5-2:2007+A1:2012 Conformidad con la normativa Norma del productoEN 60947-5-2:2007 IEC 60947-5-2:2007 EstándaresEN 50178, UL 508 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 TR CU 004/2011 Autorización ULcULus Listed, Type 1 enclosure Para protección contra picos de corriente, instale un fusible con una corriente nominal máx. 5 A y mín. 240 V CA/CC Autorización CCCCertificado por China Compulsory Certification (CCC) Condiciones ambientales Temperatura ambiente-40 ... 55 °C (-40 ... 131 °F) Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Anchura de la carcasa45 mm Altura de la carcasa73,7 mm Profundidad de la carcasa48,6 mm Grado de protecciónIP67 ConexiónConector del aparato V95 (7/8"-16 UN 2A), 5 polos Material CarcasaPC (Policarbonato) Salida de luzPMMA Masaaprox. 140 g Momento de apriete de los tornillos de fijaciónmax. 2 Nm Classifications SystemClasscode ECLASS 11.027270903 ECLASS 10.0.127270903 ECLASS 9.027270903 ECLASS 8.027270903 ECLASS 5.127270903 ETIM 8.0EC001821 ETIM 7.0EC001821 ETIM 6.0EC001821 ETIM 5.0EC001821 UNSPSC 12.139121528 Extracto de la hoja de datos: Información técnica del  RLK61-8-1000-Z/31/135 Descripción del producto Sensor fotoeléctrico de detección directa Datos generales Rango de detección0 ... 1000 mm ajustable Rango de ajuste120 ... 1000 mm Objeto de referenciablanco estándar 200 mm x 200 mm Emisor de luzIRED Tipo de luzInfrarrojo, luz alterna , 850 nm Diámetro del haz de luzaprox. 17 mm a una distancia de 1000 mm Ángulo de apertura1 ° Salida de luzfrontal Límite de luz extraña5000 Lux ; según EN 60947-5-2 Elementos de indicación y manejo Indicación de trabajo2 indicadores LED verde Indicación de la función2 LEDs amarillos se ilumina si recibe haces del receptor ; parpadea si está por debajo de la reserva de función; desconectado: objeto fuera del rango de detección Elementos de mandoConmutador claro/oscuro Elementos de mandoRegulador del rango de detección Elementos de mandoRegulador del tiempo ( 0 ... 10 s ) Datos eléctricos Tensión de trabajo24 ... 240 V CA 12 ... 240 V CC Corriente en vacío≤ 35 mA Clase de protecciónII , Tensión de medición ≤ 250 V CA con grado de ensuciamiento 1-2 según IEC 60664-1 Circuito de salida aislado del circuito de entrada según EN50178, Tensión de aislamiento de medición 240 V CA Consumo de potencia≤ 2 VA Salida Tipo de conmutaciónConmutación claro/oscuro reversible, conmutable Señal de salida1 relé SPDT Tensión de conmutaciónmáx. 250 V CA/CC Corriente de conmutaciónmáx. 3 A Potencia de conmutaciónCC: máx. 150 W CA: máx: 750 VA Frecuencia de conmutación20 Hz Tiempo de respuesta≤ 25 ms Función del temporizadorConmutador DIP para selección de tipo de operación Conformidad con Normas y Directivas Conformidad con la directiva Directiva CEM 2004/108/CEEN 60947-5-2:2007+A1:2012 Conformidad con la normativa Norma del productoEN 60947-5-2:2007 IEC 60947-5-2:2007 EstándaresEN 50178, UL 508 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 TR CU 004/2011 Autorización ULcULus Listed, Type 1 enclosure Para protección contra picos de corriente, instale un fusible con una corriente nominal máx. 5 A y mín. 240 V CA/CC Autorización CCCCertificado por China Compulsory Certification (CCC) Condiciones ambientales Temperatura ambiente-40 ... 55 °C (-40 ... 131 °F) Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Anchura de la carcasa45 mm Altura de la carcasa73,7 mm Profundidad de la carcasa48,6 mm Grado de protecciónIP67 ConexiónConector del aparato V95 (7/8"-16 UN 2A), 5 polos Material CarcasaPC (Policarbonato) Salida de luzPMMA Masaaprox. 140 g Momento de apriete de los tornillos de fijaciónmax. 2 Nm Classifications SystemClasscode ECLASS 11.027270903 ECLASS 10.0.127270903 ECLASS 9.027270903 ECLASS 8.027270903 ECLASS 5.127270903 ETIM 8.0EC001821 ETIM 7.0EC001821 ETIM 6.0EC001821 ETIM 5.0EC001821 UNSPSC 12.139121528
