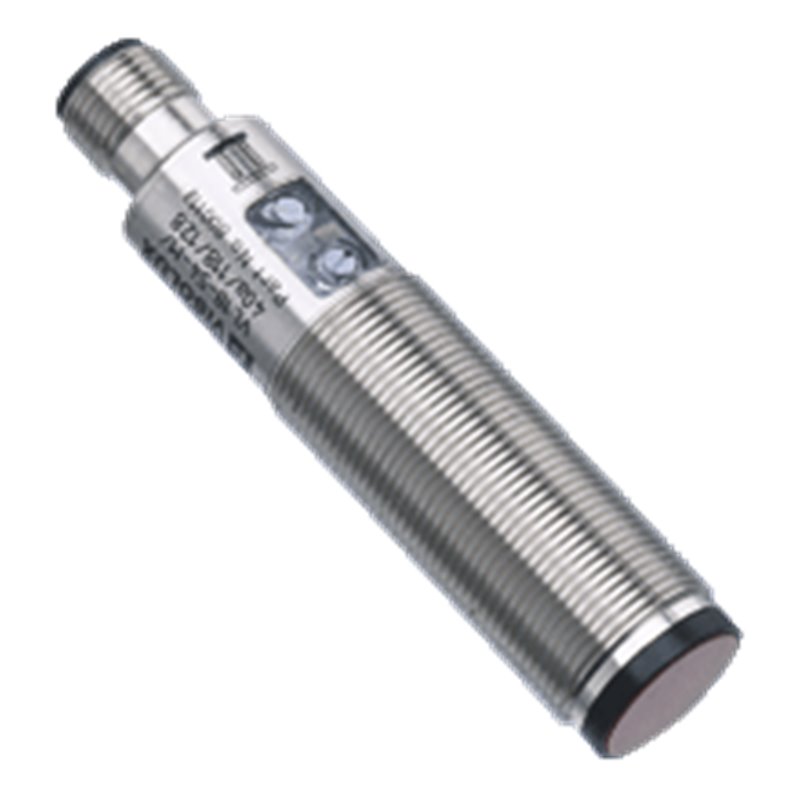

VT18-8-400-M/30/40a/118 PEPPERL+FUCHS - Part number: 801130

Extracto de la hoja de datos: Información técnica del  VT18-8-400-M/30/40a/118 Descripción del producto Sensor fotoeléctrico de detección directa, carcasa con rosca M18, carcasa de metal, rango de detección de 400 mm, luz roja, regulador de sensibilidad, modo claro/oscuro activado, salida NPN, conector M12 Datos generales Rango de detección0 ... 400 mm , ajustable Rango de detección mín.0 ... 25 mm Rango de detección máx.0 ... 400 mm Emisor de luzLED Tipo de luzLuz alterna, roja , 660 nm Diámetro del haz de luzaprox. 4 mm a una distancia de 120 mm Salida de luzfrontal Límite de luz extraña30000 Lux Histéresis< 15 % Datos característicos de seguridad funcional MTTFd700 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde, parpadeo en cortocircuito Indicación de la funciónLED amarillo, se enciendo si el receptor recibe luz Elementos de mandoRegulador del rango de detección, seleccionador claro/oscuro Datos eléctricos Tensión de trabajo10 ... 30 V CC , Clase 2 Rizado10 % Corriente en vacío< 30 mA Clase de protecciónII , Tensión de medición ≤ 50 V CA con grado de ensuciamiento 1-2 según IEC 60664-1 Salida Tipo de conmutaciónConmutación claro/oscuro reversible, conmutable Señal de salida1 salida NPN, prot. ctra. cortocircuito, prot. ctra. inversión de polaridad, colector abierto Tensión de conmutación30 V CC Corriente de conmutaciónmáx. 200 mA Frecuencia de conmutación500 Hz Tiempo de respuesta1 ms Conformidad Norma del productoEN 60947-5-2 Autorizaciones y Certificados Conformidad CEsi Autorización ULcULus Listed, Type 1 enclosure Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-25 ... 70 °C (-13 ... 158 °F) Temperatura de almacenaje-30 ... 70 °C (-22 ... 158 °F) Datos mecánicos Grado de protecciónIP67 ConexiónConec. macho M12 x 1, 4 polos Material Carcasalatón, niquelado Salida de luzPMMA Masa60 g Classifications SystemClasscode ECLASS 11.027270903 ECLASS 10.0.127270903 ECLASS 9.027270903 ECLASS 8.027270903 ECLASS 5.127270903 ETIM 8.0EC001821 ETIM 7.0EC001821 ETIM 6.0EC001821 ETIM 5.0EC001821 UNSPSC 12.139121528 Extracto de la hoja de datos: Información técnica del  VT18-8-400-M/30/40a/118 Descripción del producto Sensor fotoeléctrico de detección directa, carcasa con rosca M18, carcasa de metal, rango de detección de 400 mm, luz roja, regulador de sensibilidad, modo claro/oscuro activado, salida NPN, conector M12 Datos generales Rango de detección0 ... 400 mm , ajustable Rango de detección mín.0 ... 25 mm Rango de detección máx.0 ... 400 mm Emisor de luzLED Tipo de luzLuz alterna, roja , 660 nm Diámetro del haz de luzaprox. 4 mm a una distancia de 120 mm Salida de luzfrontal Límite de luz extraña30000 Lux Histéresis< 15 % Datos característicos de seguridad funcional MTTFd700 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde, parpadeo en cortocircuito Indicación de la funciónLED amarillo, se enciendo si el receptor recibe luz Elementos de mandoRegulador del rango de detección, seleccionador claro/oscuro Datos eléctricos Tensión de trabajo10 ... 30 V CC , Clase 2 Rizado10 % Corriente en vacío< 30 mA Clase de protecciónII , Tensión de medición ≤ 50 V CA con grado de ensuciamiento 1-2 según IEC 60664-1 Salida Tipo de conmutaciónConmutación claro/oscuro reversible, conmutable Señal de salida1 salida NPN, prot. ctra. cortocircuito, prot. ctra. inversión de polaridad, colector abierto Tensión de conmutación30 V CC Corriente de conmutaciónmáx. 200 mA Frecuencia de conmutación500 Hz Tiempo de respuesta1 ms Conformidad Norma del productoEN 60947-5-2 Autorizaciones y Certificados Conformidad CEsi Autorización ULcULus Listed, Type 1 enclosure Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-25 ... 70 °C (-13 ... 158 °F) Temperatura de almacenaje-30 ... 70 °C (-22 ... 158 °F) Datos mecánicos Grado de protecciónIP67 ConexiónConec. macho M12 x 1, 4 polos Material Carcasalatón, niquelado Salida de luzPMMA Masa60 g Classifications SystemClasscode ECLASS 11.027270903 ECLASS 10.0.127270903 ECLASS 9.027270903 ECLASS 8.027270903 ECLASS 5.127270903 ETIM 8.0EC001821 ETIM 7.0EC001821 ETIM 6.0EC001821 ETIM 5.0EC001821 UNSPSC 12.139121528
