GL5-L/43a/115a PEPPERL+FUCHS - Part number: 305981

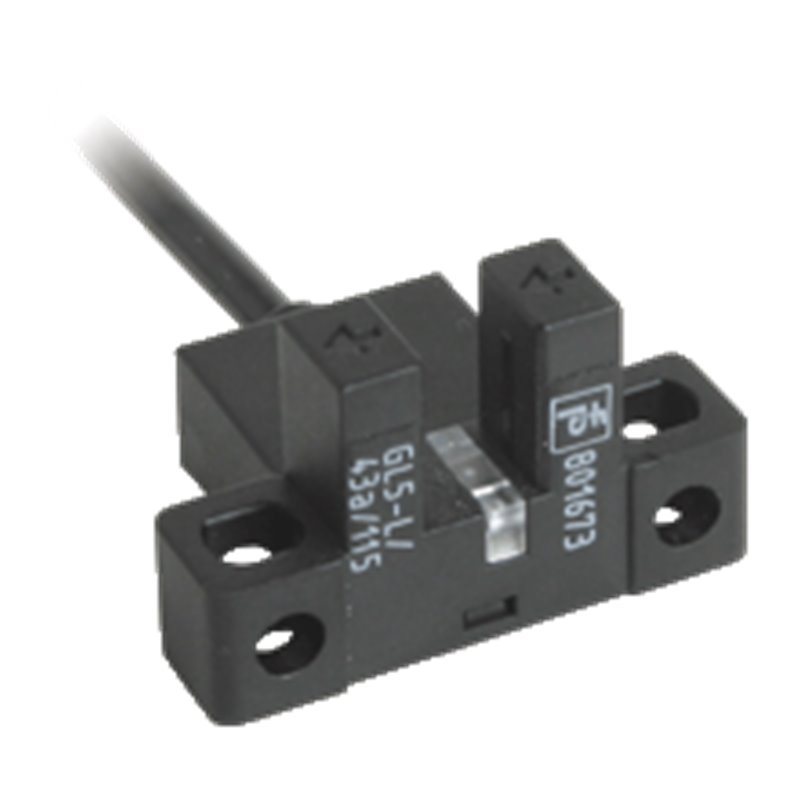

Extracto de la hoja de datos: Información técnica del  GL5-L/43a/115a Descripción del producto Sensor óptico de horquilla en miniatura para la detección de piezas pequeñas, diseño L, anchura de ranura de 5 mm, luz infrarroja, salida PNP, con cable fijo de 0,2 m y conector macho M8, 4 pines Datos generales Emisor de luzIRED Tipo de luzinfrarrojo, Luz continua , 940 nm Dimensión del obstáculo0,8 x 1,8 mm Anchura de horquilla5 mm Profundidad de la horquilla8,5 mm Límite de luz extraña1000 Lux Datos característicos de seguridad funcional MTTFd3760 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de la funciónLED rojo se ilumina si recibe haces del receptor Datos eléctricos Tensión de trabajo5 ... 24 V CC , Clase 2 Corriente en vacíomáx. 20 mA Retardo a la disponibilidad< 2 ms Salida Tipo de conmutaciónconmutación claro/oscuro Señal de salida2 pnp antivalente , a prueba de sobretensión Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 50 mA , carga óhmica Caída de tensiónmáx. 0,2 V con 10 mA máx. 0,6 V con 50 mA Frecuencia de conmutaciónmáx. 5 kHz Tiempo de respuesta40 µs Haz de luz no cortado 80 µs Haz de luz cortado Repetibilidad0,03 mm Conformidad con Normas y Directivas Conformidad con la directiva Directiva CEM 2004/108/CEEN 60947-5-2:2007+A1:2012 Conformidad con la normativa EstándaresUL 60947-5-2 Autorizaciones y Certificados Autorización ULcULus Recognized, Class 2 Power Source Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-25 ... 55 °C (-13 ... 131 °F) Temperatura de almacenaje-30 ... 80 °C (-22 ... 176 °F) Grado de ensuciamiento2 Datos mecánicos Anchura de la carcasa18,5 mm Altura de la carcasa26 mm Grado de protecciónIP50 Conexióncon cable fijo de 0,2 m y conector macho M8, 4 pines Material CarcasaPBT Masa25 g Momento de apriete de los tornillos de fijación0,6 Nm Classifications SystemClasscode ECLASS 11.027270909 ECLASS 10.0.127270909 ECLASS 9.027270909 ECLASS 8.027270909 ECLASS 5.127270909 ETIM 8.0EC002720 ETIM 7.0EC002720 ETIM 6.0EC002720 ETIM 5.0EC002721 UNSPSC 12.139121528 Extracto de la hoja de datos: Información técnica del  GL5-L/43a/115a Descripción del producto Sensor óptico de horquilla en miniatura para la detección de piezas pequeñas, diseño L, anchura de ranura de 5 mm, luz infrarroja, salida PNP, con cable fijo de 0,2 m y conector macho M8, 4 pines Datos generales Emisor de luzIRED Tipo de luzinfrarrojo, Luz continua , 940 nm Dimensión del obstáculo0,8 x 1,8 mm Anchura de horquilla5 mm Profundidad de la horquilla8,5 mm Límite de luz extraña1000 Lux Datos característicos de seguridad funcional MTTFd3760 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de la funciónLED rojo se ilumina si recibe haces del receptor Datos eléctricos Tensión de trabajo5 ... 24 V CC , Clase 2 Corriente en vacíomáx. 20 mA Retardo a la disponibilidad< 2 ms Salida Tipo de conmutaciónconmutación claro/oscuro Señal de salida2 pnp antivalente , a prueba de sobretensión Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 50 mA , carga óhmica Caída de tensiónmáx. 0,2 V con 10 mA máx. 0,6 V con 50 mA Frecuencia de conmutaciónmáx. 5 kHz Tiempo de respuesta40 µs Haz de luz no cortado 80 µs Haz de luz cortado Repetibilidad0,03 mm Conformidad con Normas y Directivas Conformidad con la directiva Directiva CEM 2004/108/CEEN 60947-5-2:2007+A1:2012 Conformidad con la normativa EstándaresUL 60947-5-2 Autorizaciones y Certificados Autorización ULcULus Recognized, Class 2 Power Source Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-25 ... 55 °C (-13 ... 131 °F) Temperatura de almacenaje-30 ... 80 °C (-22 ... 176 °F) Grado de ensuciamiento2 Datos mecánicos Anchura de la carcasa18,5 mm Altura de la carcasa26 mm Grado de protecciónIP50 Conexióncon cable fijo de 0,2 m y conector macho M8, 4 pines Material CarcasaPBT Masa25 g Momento de apriete de los tornillos de fijación0,6 Nm Classifications SystemClasscode ECLASS 11.027270909 ECLASS 10.0.127270909 ECLASS 9.027270909 ECLASS 8.027270909 ECLASS 5.127270909 ETIM 8.0EC002720 ETIM 7.0EC002720 ETIM 6.0EC002720 ETIM 5.0EC002721 UNSPSC 12.139121528
