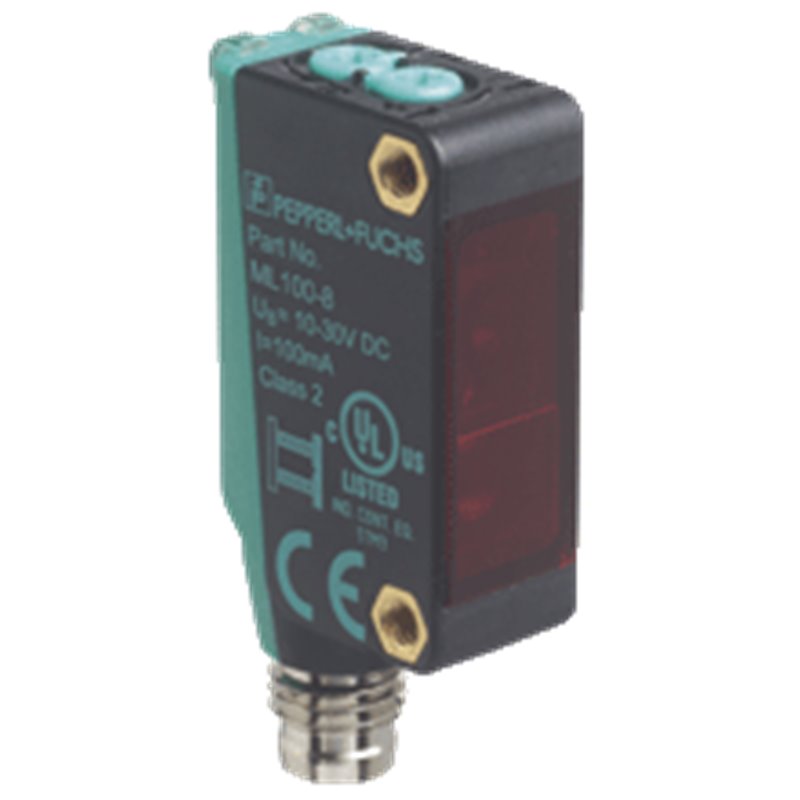

ML100-8-H-350-RT/95/102 PEPPERL+FUCHS - Part number: 216896

Extracto de la hoja de datos: Información técnica del  ML100-8-H-350-RT/95/102 Descripción del producto Sensor con supresión de fondo, rango de detección ajustable de 350 mm, luz roja, modo claro/oscuro activado, salida NPN, conector M8, 4 clavijas Datos generales Rango de detección5 ... 350 mm Rango de detección mín.5 ... 30 mm Rango de detección máx.5 ... 350 mm Rango de ajuste30 ... 350 mm Objeto de referenciaBlanco estándar, 100 mm x 100 mm Emisor de luzLED Tipo de luzLuz alterna, roja Polfiltrono Diferencia blanco-negro (6 %/90 %)< 18 % con 350 mm Diámetro del haz de luzaprox. 20 mm a una distancia de 350 mm Ángulo de aperturaaprox. 4 ° Salida de luzfrontal Límite de luz extrañaEN 60947-5-2:2007+A1:2012 Datos característicos de seguridad funcional MTTFd860 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde: Red on (Power on) Indicación de la funciónLED amarillo: iluminado con objeto detectado Elementos de mandoRegulador del rango de detección Elementos de mandoConmutador claro/oscuro Datos eléctricos Tensión de trabajo10 ... 30 V CC Rizadomáx. 10 % Corriente en vacío< 20 mA Salida Tipo de conmutaciónEl sensor es de tipo de conmutación ajustable. El ajuste predeterminado es: Conmutación claro Señal de salida1 salida NPN, prot. ctra. cortocircuito, prot. ctra. inversión de polaridad, colector abierto Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA , carga óhmica Caída de tensión≤ 1,5 V CC Frecuencia de conmutación500 Hz Tiempo de respuesta1 ms Conformidad Norma del productoEN 60947-5-2 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 Autorización ULCertificación cULus, fuente de alimentación Clase 2 o fuente de alimentación certificada con una salida de tensión limitada con fusible (puede estar integrado) (máx. 3,3 A conforme a UL248), carcasa Tipo 1 Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-30 ... 60 °C (-22 ... 140 °F) Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Anchura de la carcasa11 mm Altura de la carcasa31 mm Profundidad de la carcasa20 mm Grado de protecciónIP67 ConexiónConector enchufable M8 x 1 , 4 polos Material CarcasaPC (Policarbonato) Salida de luzPMMA Masaaprox. 10 g Momento de apriete de los tornillos de fijación0,6 Nm Classifications SystemClasscode ECLASS 11.027270904 ECLASS 10.0.127270904 ECLASS 9.027270904 ECLASS 8.027270904 ECLASS 5.127270904 ETIM 8.0EC002719 ETIM 7.0EC002719 ETIM 6.0EC002719 ETIM 5.0EC002719 UNSPSC 12.139121528 Extracto de la hoja de datos: Información técnica del  ML100-8-H-350-RT/95/102 Descripción del producto Sensor con supresión de fondo, rango de detección ajustable de 350 mm, luz roja, modo claro/oscuro activado, salida NPN, conector M8, 4 clavijas Datos generales Rango de detección5 ... 350 mm Rango de detección mín.5 ... 30 mm Rango de detección máx.5 ... 350 mm Rango de ajuste30 ... 350 mm Objeto de referenciaBlanco estándar, 100 mm x 100 mm Emisor de luzLED Tipo de luzLuz alterna, roja Polfiltrono Diferencia blanco-negro (6 %/90 %)< 18 % con 350 mm Diámetro del haz de luzaprox. 20 mm a una distancia de 350 mm Ángulo de aperturaaprox. 4 ° Salida de luzfrontal Límite de luz extrañaEN 60947-5-2:2007+A1:2012 Datos característicos de seguridad funcional MTTFd860 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde: Red on (Power on) Indicación de la funciónLED amarillo: iluminado con objeto detectado Elementos de mandoRegulador del rango de detección Elementos de mandoConmutador claro/oscuro Datos eléctricos Tensión de trabajo10 ... 30 V CC Rizadomáx. 10 % Corriente en vacío< 20 mA Salida Tipo de conmutaciónEl sensor es de tipo de conmutación ajustable. El ajuste predeterminado es: Conmutación claro Señal de salida1 salida NPN, prot. ctra. cortocircuito, prot. ctra. inversión de polaridad, colector abierto Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA , carga óhmica Caída de tensión≤ 1,5 V CC Frecuencia de conmutación500 Hz Tiempo de respuesta1 ms Conformidad Norma del productoEN 60947-5-2 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 Autorización ULCertificación cULus, fuente de alimentación Clase 2 o fuente de alimentación certificada con una salida de tensión limitada con fusible (puede estar integrado) (máx. 3,3 A conforme a UL248), carcasa Tipo 1 Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-30 ... 60 °C (-22 ... 140 °F) Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Anchura de la carcasa11 mm Altura de la carcasa31 mm Profundidad de la carcasa20 mm Grado de protecciónIP67 ConexiónConector enchufable M8 x 1 , 4 polos Material CarcasaPC (Policarbonato) Salida de luzPMMA Masaaprox. 10 g Momento de apriete de los tornillos de fijación0,6 Nm Classifications SystemClasscode ECLASS 11.027270904 ECLASS 10.0.127270904 ECLASS 9.027270904 ECLASS 8.027270904 ECLASS 5.127270904 ETIM 8.0EC002719 ETIM 7.0EC002719 ETIM 6.0EC002719 ETIM 5.0EC002719 UNSPSC 12.139121528
