MLV41-8-H-350-RT/59/71/136 PEPPERL+FUCHS - Part number: 183627

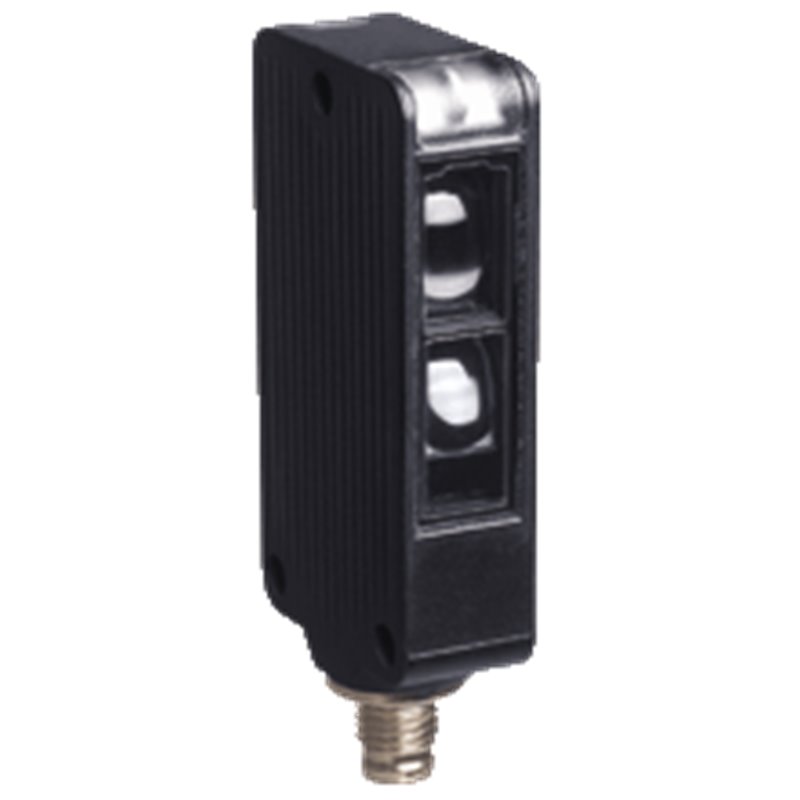

Extracto de la hoja de datos: Información técnica del  MLV41-8-H-350-RT/59/71/136 Descripción del producto Sensor fotoeléctrico de detección directa con carcasa de metal anticorrosión, supresión de fondo, rango de detección ajustable de 350 mm, luz roja, 2 salidas push-pull, conector M9 Datos generales Rango de detección50 ... 350 mm , ajustable Rango de detección mín.10 ... 50 mm Rango de detección máx.30 ... 350 mm Rango de ajuste50 ... 350 mm Supresión de fondo + 10 % del límite superior de alcance Emisor de luzLED Tipo de luzLuz alterna, roja , 660 nm Diferencia blanco-negro (6 %/90 %)< 15 % con 350 mm Diámetro del haz de luzaprox. 8 mm con rango de detección 350 mm Ángulo de apertura1,5 ° Límite de luz extraña40000 Lux Datos característicos de seguridad funcional MTTFd1260 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde, iluminado estático Power on , Indicación de baja tensión: LED verde intermitente (aprox. 0,8 Hz) , cortocircuito : LED verde intermitente (aprox.. 4 Hz) Indicación de la función2 LEDs amarilloson: Objeto dentro del rango de detección\off: Objeto fuera del rango de detección Elementos de mandoRegulador del rango de detección Datos eléctricos Tensión de trabajo10 ... 30 V CC Rizadomáx. 10 % Corriente en vacíomáx. 25 mA Salida Señal de salida2 salidas de contrafase, antivalentes, protegidas contra cortocircuito y contra la inversión de la polaridad Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA Caída de tensión≤ 2,5 V CC Frecuencia de conmutación1000 Hz Tiempo de respuesta0,5 ms Conformidad Norma del productoEN 60947-5-2 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 Autorización ULcULus Listed 57M3 (sólo en conexión con alimentación de tensión UL Clase 2; Type 1 enclosure) Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-40 ... 60 °C (-40 ... 140 °F) Temperatura de almacenaje-40 ... 75 °C (-40 ... 167 °F) Datos mecánicos Anchura de la carcasa31 mm Altura de la carcasa56,5 mm Profundidad de la carcasa13,6 mm Grado de protecciónIP67 Conexióncon conector de metal M9, 4 polos Material CarcasaAluminio , revestimiento Delta-Seal Salida de luzLuneta de vidrio Conectoresmetal Masa50 g Classifications SystemClasscode ECLASS 11.027270904 ECLASS 10.0.127270904 ECLASS 9.027270904 ECLASS 8.027270904 ECLASS 5.127270904 ETIM 8.0EC002719 ETIM 7.0EC002719 ETIM 6.0EC002719 ETIM 5.0EC002719 UNSPSC 12.139121528 Extracto de la hoja de datos: Información técnica del  MLV41-8-H-350-RT/59/71/136 Descripción del producto Sensor fotoeléctrico de detección directa con carcasa de metal anticorrosión, supresión de fondo, rango de detección ajustable de 350 mm, luz roja, 2 salidas push-pull, conector M9 Datos generales Rango de detección50 ... 350 mm , ajustable Rango de detección mín.10 ... 50 mm Rango de detección máx.30 ... 350 mm Rango de ajuste50 ... 350 mm Supresión de fondo + 10 % del límite superior de alcance Emisor de luzLED Tipo de luzLuz alterna, roja , 660 nm Diferencia blanco-negro (6 %/90 %)< 15 % con 350 mm Diámetro del haz de luzaprox. 8 mm con rango de detección 350 mm Ángulo de apertura1,5 ° Límite de luz extraña40000 Lux Datos característicos de seguridad funcional MTTFd1260 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde, iluminado estático Power on , Indicación de baja tensión: LED verde intermitente (aprox. 0,8 Hz) , cortocircuito : LED verde intermitente (aprox.. 4 Hz) Indicación de la función2 LEDs amarilloson: Objeto dentro del rango de detección\off: Objeto fuera del rango de detección Elementos de mandoRegulador del rango de detección Datos eléctricos Tensión de trabajo10 ... 30 V CC Rizadomáx. 10 % Corriente en vacíomáx. 25 mA Salida Señal de salida2 salidas de contrafase, antivalentes, protegidas contra cortocircuito y contra la inversión de la polaridad Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA Caída de tensión≤ 2,5 V CC Frecuencia de conmutación1000 Hz Tiempo de respuesta0,5 ms Conformidad Norma del productoEN 60947-5-2 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 Autorización ULcULus Listed 57M3 (sólo en conexión con alimentación de tensión UL Clase 2; Type 1 enclosure) Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-40 ... 60 °C (-40 ... 140 °F) Temperatura de almacenaje-40 ... 75 °C (-40 ... 167 °F) Datos mecánicos Anchura de la carcasa31 mm Altura de la carcasa56,5 mm Profundidad de la carcasa13,6 mm Grado de protecciónIP67 Conexióncon conector de metal M9, 4 polos Material CarcasaAluminio , revestimiento Delta-Seal Salida de luzLuneta de vidrio Conectoresmetal Masa50 g Classifications SystemClasscode ECLASS 11.027270904 ECLASS 10.0.127270904 ECLASS 9.027270904 ECLASS 8.027270904 ECLASS 5.127270904 ETIM 8.0EC002719 ETIM 7.0EC002719 ETIM 6.0EC002719 ETIM 5.0EC002719 UNSPSC 12.139121528
