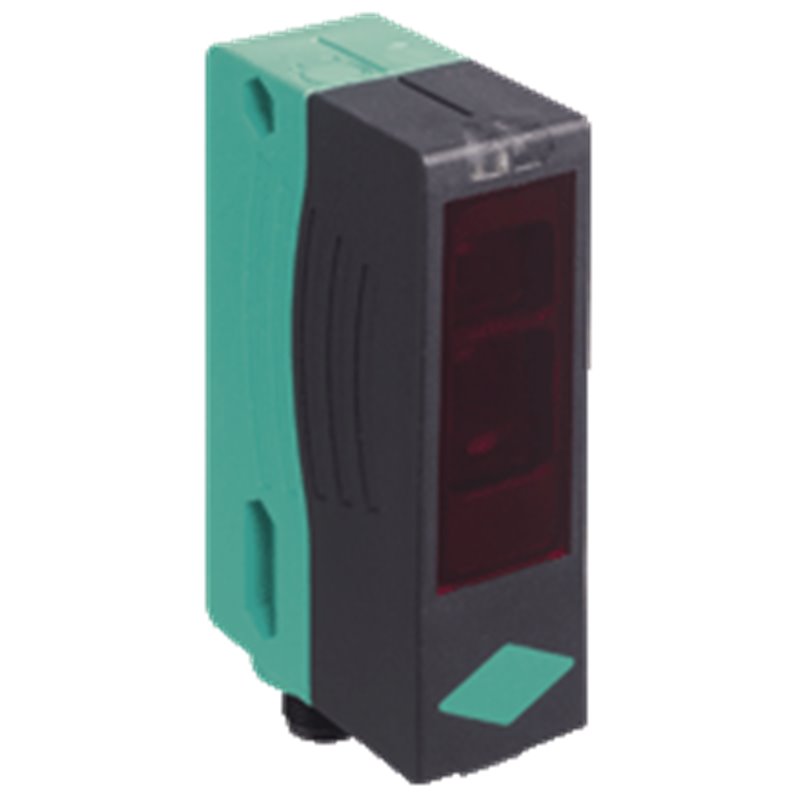

RL29-55/73c/136 PEPPERL+FUCHS - Part number: 801762

Extracto de la hoja de datos: Información técnica del  RL29-55/73c/136 Descripción del producto Sensor óptico de barrera por reflexión con filtro polarizado Datos generales Distancia útil operativa0,1 ... 7 m Distancia útil límite10 m Objeto de referenciaReflector H85 Emisor de luzLED, 660 nm Tipo de luzLuz alterna, roja Polfiltrosi Diámetro del haz de luzaprox. 150 mm a una distancia de 7 m Ángulo de aperturaEmisor: 1,2 ° , receptor: 2 ° Límite de luz extraña80000 Lux Datos característicos de seguridad funcional MTTFd1982,2 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de la funciónLED amarillo, se ilumina con haz de luz libre , parpadea si está por debajo de la reserva de función Datos eléctricos Tensión de trabajo10 ... 30 V CC , Clase 2 Rizado10 % Corriente en vacío≤ 30 mA Salida Tipo de conmutaciónconmutación oscuro Señal de salida2 salidas de contrafase, protegidas contra cortocircuitos, contra la inversión de la polaridad Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA Frecuencia de conmutación500 Hz Tiempo de respuesta1 ms Conformidad Norma del productoEN 60947-5-2 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 Autorización ULcULus Listed, Class 2 Power Source, Type 1 enclosure Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. CertificadosCE, cULus Listed 57M3 (sólo en conexión con alimentación de tensión UL Clase 2; Type 1 enclosure) Condiciones ambientales Temperatura ambiente-25 ... 60 °C (-13 ... 140 °F) Temperatura de almacenaje-40 ... 75 °C (-40 ... 167 °F) Datos mecánicos Anchura de la carcasa25,8 mm Altura de la carcasa88 mm Profundidad de la carcasa54,3 mm Grado de protecciónIP65 ConexiónConector de plástico M12 x 1, 4 polos Material CarcasaPlástico ABS Salida de luzPlástico Masa70 g Classifications SystemClasscode ECLASS 11.027270902 ECLASS 10.0.127270902 ECLASS 9.027270902 ECLASS 8.027270902 ECLASS 5.127270902 ETIM 8.0EC002717 ETIM 7.0EC002717 ETIM 6.0EC002717 ETIM 5.0EC002717 UNSPSC 12.139121528 Extracto de la hoja de datos: Información técnica del  RL29-55/73c/136 Descripción del producto Sensor óptico de barrera por reflexión con filtro polarizado Datos generales Distancia útil operativa0,1 ... 7 m Distancia útil límite10 m Objeto de referenciaReflector H85 Emisor de luzLED, 660 nm Tipo de luzLuz alterna, roja Polfiltrosi Diámetro del haz de luzaprox. 150 mm a una distancia de 7 m Ángulo de aperturaEmisor: 1,2 ° , receptor: 2 ° Límite de luz extraña80000 Lux Datos característicos de seguridad funcional MTTFd1982,2 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de la funciónLED amarillo, se ilumina con haz de luz libre , parpadea si está por debajo de la reserva de función Datos eléctricos Tensión de trabajo10 ... 30 V CC , Clase 2 Rizado10 % Corriente en vacío≤ 30 mA Salida Tipo de conmutaciónconmutación oscuro Señal de salida2 salidas de contrafase, protegidas contra cortocircuitos, contra la inversión de la polaridad Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA Frecuencia de conmutación500 Hz Tiempo de respuesta1 ms Conformidad Norma del productoEN 60947-5-2 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 Autorización ULcULus Listed, Class 2 Power Source, Type 1 enclosure Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. CertificadosCE, cULus Listed 57M3 (sólo en conexión con alimentación de tensión UL Clase 2; Type 1 enclosure) Condiciones ambientales Temperatura ambiente-25 ... 60 °C (-13 ... 140 °F) Temperatura de almacenaje-40 ... 75 °C (-40 ... 167 °F) Datos mecánicos Anchura de la carcasa25,8 mm Altura de la carcasa88 mm Profundidad de la carcasa54,3 mm Grado de protecciónIP65 ConexiónConector de plástico M12 x 1, 4 polos Material CarcasaPlástico ABS Salida de luzPlástico Masa70 g Classifications SystemClasscode ECLASS 11.027270902 ECLASS 10.0.127270902 ECLASS 9.027270902 ECLASS 8.027270902 ECLASS 5.127270902 ETIM 8.0EC002717 ETIM 7.0EC002717 ETIM 6.0EC002717 ETIM 5.0EC002717 UNSPSC 12.139121528
