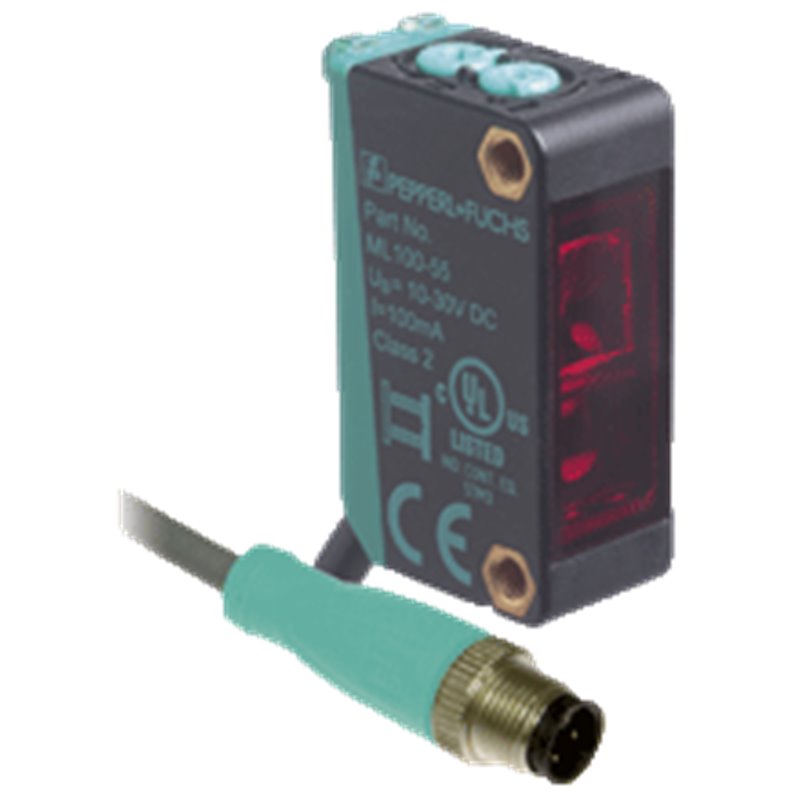

ML100-55/103/115b PEPPERL+FUCHS - Part number: 221827

Extracto de la hoja de datos: Información técnica del  ML100-55/103/115b Descripción del producto Sensor óptico de barrera por reflexión con filtro de polarización, carcasa de plástico, rango de detección de 5 m, luz roja, regulador de sensibilidad, modos claro/oscuro, versión de CC, salida PNP, cable fijo con conector M12 Datos generales Distancia útil operativa0 ... 5 m Distancia del reflector0,01 ... 5 m Distancia útil límite7 m Objeto de referenciaReflector H50 Emisor de luzLED Tipo de luzLuz alterna, roja Polfiltrosi Diámetro del haz de luzaprox. 500 mm a una distancia de 7 m Ángulo de aperturaaprox. 4 ° Salida de luzfrontal Límite de luz extrañaEN 60947-5-2:2007+A1:2012 Datos característicos de seguridad funcional MTTFd860 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde: Red on (Power on) Indicación de la funciónLED amarillo: se ilumina si recibe haces del receptor ; parpadea si está por debajo de la reserva de función; off con interrupción de haces Elementos de mandoRegulador de sensibilidad Elementos de mandoConmutador claro/oscuro Datos eléctricos Tensión de trabajo10 ... 30 V CC Rizadomáx. 10 % Corriente en vacío< 20 mA Salida Tipo de conmutaciónEl sensor es de tipo de conmutación ajustable. El ajuste predeterminado es: Conmutación claro Señal de salida1 salida PNP, prot. ctra. cortocircuito, prot. ctra. inversión de polaridad, colector abierto Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA , carga óhmica Caída de tensión≤ 1,5 V CC Frecuencia de conmutación1000 Hz Tiempo de respuesta0,5 ms Conformidad Norma del productoEN 60947-5-2 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 Autorización ULCertificación cULus, fuente de alimentación Clase 2 o fuente de alimentación certificada con una salida de tensión limitada con fusible (puede estar integrado) (máx. 3,3 A conforme a UL248), carcasa Tipo 1 Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-30 ... 60 °C (-22 ... 140 °F) Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Anchura de la carcasa11 mm Altura de la carcasa31 mm Profundidad de la carcasa20 mm Grado de protecciónIP67 ConexiónCable fijo 300 mm con conector macho M12 x 1, 4 polos Material CarcasaPC (Policarbonato) Salida de luzPMMA Masaaprox. 20 g Momento de apriete de los tornillos de fijación0,6 Nm Longitud del cable0,3 m Classifications SystemClasscode ECLASS 11.027270902 ECLASS 10.0.127270902 ECLASS 9.027270902 ECLASS 8.027270902 ECLASS 5.127270902 ETIM 8.0EC002717 ETIM 7.0EC002717 ETIM 6.0EC002717 ETIM 5.0EC002717 UNSPSC 12.139121528 Extracto de la hoja de datos: Información técnica del  ML100-55/103/115b Descripción del producto Sensor óptico de barrera por reflexión con filtro de polarización, carcasa de plástico, rango de detección de 5 m, luz roja, regulador de sensibilidad, modos claro/oscuro, versión de CC, salida PNP, cable fijo con conector M12 Datos generales Distancia útil operativa0 ... 5 m Distancia del reflector0,01 ... 5 m Distancia útil límite7 m Objeto de referenciaReflector H50 Emisor de luzLED Tipo de luzLuz alterna, roja Polfiltrosi Diámetro del haz de luzaprox. 500 mm a una distancia de 7 m Ángulo de aperturaaprox. 4 ° Salida de luzfrontal Límite de luz extrañaEN 60947-5-2:2007+A1:2012 Datos característicos de seguridad funcional MTTFd860 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde: Red on (Power on) Indicación de la funciónLED amarillo: se ilumina si recibe haces del receptor ; parpadea si está por debajo de la reserva de función; off con interrupción de haces Elementos de mandoRegulador de sensibilidad Elementos de mandoConmutador claro/oscuro Datos eléctricos Tensión de trabajo10 ... 30 V CC Rizadomáx. 10 % Corriente en vacío< 20 mA Salida Tipo de conmutaciónEl sensor es de tipo de conmutación ajustable. El ajuste predeterminado es: Conmutación claro Señal de salida1 salida PNP, prot. ctra. cortocircuito, prot. ctra. inversión de polaridad, colector abierto Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA , carga óhmica Caída de tensión≤ 1,5 V CC Frecuencia de conmutación1000 Hz Tiempo de respuesta0,5 ms Conformidad Norma del productoEN 60947-5-2 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 Autorización ULCertificación cULus, fuente de alimentación Clase 2 o fuente de alimentación certificada con una salida de tensión limitada con fusible (puede estar integrado) (máx. 3,3 A conforme a UL248), carcasa Tipo 1 Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-30 ... 60 °C (-22 ... 140 °F) Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Anchura de la carcasa11 mm Altura de la carcasa31 mm Profundidad de la carcasa20 mm Grado de protecciónIP67 ConexiónCable fijo 300 mm con conector macho M12 x 1, 4 polos Material CarcasaPC (Policarbonato) Salida de luzPMMA Masaaprox. 20 g Momento de apriete de los tornillos de fijación0,6 Nm Longitud del cable0,3 m Classifications SystemClasscode ECLASS 11.027270902 ECLASS 10.0.127270902 ECLASS 9.027270902 ECLASS 8.027270902 ECLASS 5.127270902 ETIM 8.0EC002717 ETIM 7.0EC002717 ETIM 6.0EC002717 ETIM 5.0EC002717 UNSPSC 12.139121528
