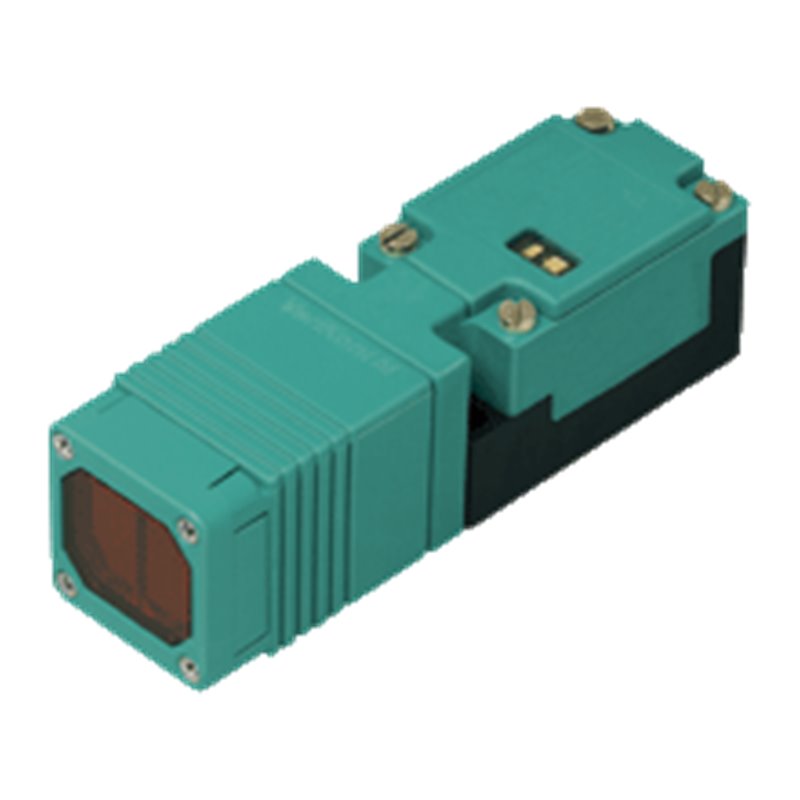

OJ 3000-M1K-E23 PEPPERL+FUCHS - Part number: 027873

Extracto de la hoja de datos: Información técnica del  OJ3000-M1K-E23 Descripción del producto Sensor óptico de barrera por reflexión con filtro polarizado Datos generales Distancia útil operativa0 ... 3000 mm Distancia del reflector200 ... 3000 mm Distancia útil límite6 m Objeto de referenciaReflector C110-2 Emisor de luzLED Tipo de luzLuz alterna, roja Polfiltrosi Límite de luz extraña10000 Lux Elementos de indicación y manejo Indicación de trabajoLED verde Indicación de la funciónLED amarillo: estado de conmutaciónLED rojo: reserva de función (intermitente) Elementos de mandoConmutador de programación: conmutador claro/oscuroCambio de frecuencia de trabajoCambio de frecuencia de conmutaciónProlongación de impulsosReserva de función dinámico/estático Datos eléctricos Tensión de trabajo10 ... 30 V CC Rizado10 % Corriente en vacío≤ 35 mA Salida Salida de preavería1 pnp, activo por debajo de la reserva de función Tipo de conmutaciónconmutación claro/oscuro, seleccionable Señal de salida1 salida PNP, prot. ctra. cortocircuito, prot. ctra. inversión de polaridad, colector abierto Tensión de conmutaciónmáx. 30 V CC Corriente de conmutación≤ 200 mA Caída de tensión≤ 2,5 V Frecuencia de conmutación≤ 1,5 kHz / 200 Hz conmutación reversible Tiempo de respuesta2,5 ms a 200 Hz , 0,3 ms a 1,5 kHz Función del temporizadorProlongación de impulso 20 ms, conmutable Conformidad Norma del productoEN 60947-5-2 Autorizaciones y Certificados Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. CertificadosCE Condiciones ambientales Temperatura ambiente-25 ... 70 °C (-13 ... 158 °F) Temperatura de almacenaje-40 ... 80 °C (-40 ... 176 °F) Datos mecánicos Anchura de la carcasa30 mm Altura de la carcasa30 mm Profundidad de la carcasa102 mm Grado de protecciónIP67 ConexiónCompartimento terminal M16, sección transversal ≤ 2,5 mm2 Material CarcasaPBT Salida de luzVidrio mineral contra rasguños Masa100 g Classifications SystemClasscode ECLASS 11.027270902 ECLASS 10.0.127270902 ECLASS 9.027270902 ECLASS 8.027270902 ECLASS 5.127270902 ETIM 8.0EC002717 ETIM 7.0EC002717 ETIM 6.0EC002717 ETIM 5.0EC002717 UNSPSC 12.139121528 Extracto de la hoja de datos: Información técnica del  OJ3000-M1K-E23 Descripción del producto Sensor óptico de barrera por reflexión con filtro polarizado Datos generales Distancia útil operativa0 ... 3000 mm Distancia del reflector200 ... 3000 mm Distancia útil límite6 m Objeto de referenciaReflector C110-2 Emisor de luzLED Tipo de luzLuz alterna, roja Polfiltrosi Límite de luz extraña10000 Lux Elementos de indicación y manejo Indicación de trabajoLED verde Indicación de la funciónLED amarillo: estado de conmutaciónLED rojo: reserva de función (intermitente) Elementos de mandoConmutador de programación: conmutador claro/oscuroCambio de frecuencia de trabajoCambio de frecuencia de conmutaciónProlongación de impulsosReserva de función dinámico/estático Datos eléctricos Tensión de trabajo10 ... 30 V CC Rizado10 % Corriente en vacío≤ 35 mA Salida Salida de preavería1 pnp, activo por debajo de la reserva de función Tipo de conmutaciónconmutación claro/oscuro, seleccionable Señal de salida1 salida PNP, prot. ctra. cortocircuito, prot. ctra. inversión de polaridad, colector abierto Tensión de conmutaciónmáx. 30 V CC Corriente de conmutación≤ 200 mA Caída de tensión≤ 2,5 V Frecuencia de conmutación≤ 1,5 kHz / 200 Hz conmutación reversible Tiempo de respuesta2,5 ms a 200 Hz , 0,3 ms a 1,5 kHz Función del temporizadorProlongación de impulso 20 ms, conmutable Conformidad Norma del productoEN 60947-5-2 Autorizaciones y Certificados Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. CertificadosCE Condiciones ambientales Temperatura ambiente-25 ... 70 °C (-13 ... 158 °F) Temperatura de almacenaje-40 ... 80 °C (-40 ... 176 °F) Datos mecánicos Anchura de la carcasa30 mm Altura de la carcasa30 mm Profundidad de la carcasa102 mm Grado de protecciónIP67 ConexiónCompartimento terminal M16, sección transversal ≤ 2,5 mm2 Material CarcasaPBT Salida de luzVidrio mineral contra rasguños Masa100 g Classifications SystemClasscode ECLASS 11.027270902 ECLASS 10.0.127270902 ECLASS 9.027270902 ECLASS 8.027270902 ECLASS 5.127270902 ETIM 8.0EC002717 ETIM 7.0EC002717 ETIM 6.0EC002717 ETIM 5.0EC002717 UNSPSC 12.139121528
