RLK28-FC-55-Z/31/116 PEPPERL+FUCHS - Part number: 202520

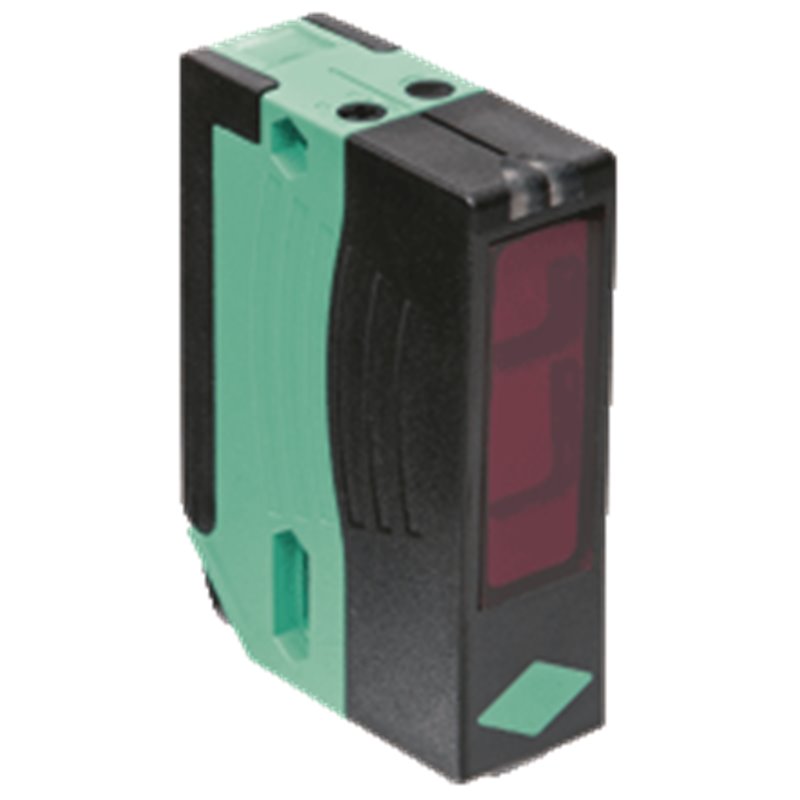

Extracto de la hoja de datos: Información técnica del  RLK28-FC-55-Z/31/116 Descripción del producto Sensor fotoeléctrico compacto de protección contra incendios Datos generales Distancia útil operativa1 ... 3 m Distancia del reflector1 ... 3 m Distancia útil límite3 m Objeto de referenciaReflector C110-2 Emisor de luzLED Tipo de luzLuz alterna, roja , 660 nm Diámetro del haz de luzaprox. 50 mm a una distancia de 3 m Ángulo de aperturaEmisor 1°,Receptor 2° Límite de luz extraña80000 Lux Accesorios suministradosReflector C110-2 Cubierta de ángulo Datos característicos de seguridad funcional MTTFd600 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde Indicación de la función2 LEDs amarillos, se ilumina con haz de luz libre, parpadea por debajo de reserva de función, off con interrupción del haz. Elementos de mandoRegulador del tiempo , Conmutador claro/oscuro Datos eléctricos Tensión de trabajo12 ... 240 V CA/CC Consumo de potencia≤ 3,5 VA Salida Tipo de conmutaciónConmutación claro/oscuro reversible, conmutable Uno de los reguladores H/D funciona sólo si el otro se encuentra en la posición "conmutación oscuro". Señal de salidaRelé, 1 contacto conmutado Tensión de conmutaciónmáx. 250 V CA/CC Corriente de conmutaciónmáx. 2 A Potencia de conmutaciónCC: máx. 50 W CA: máx: 500 VA Frecuencia de conmutación25 Hz Tiempo de respuesta20 ms Función del temporizadorGAN, GAB, IAB, GAN-IAB, GAN-GAB, programables, rango de ajuste 0,1 ... 10 s Conformidad con la normativa EstándaresEN 60947-5-2 insensible al humo hasta 2 dB/m ( EN 54-12 ) Autorizaciones y Certificados Conformidad EACTR CU 020/2011 TR CU 004/2011 Clase de protecciónII, Tensión de aislamiento de medición ≤ 250 V CA con grado de ensuciamiento 1-2 según IEC 60664-1 Circuito de salida aislado del circuito de control conforme con IEC 61140.Atención !La clase de protección 2 sólo es válida si el compartimento de terminales está cerrado. Autorización CCCCertificado por China Compulsory Certification (CCC) CertificadosCertificado de conformidad VdS/DIBt núm. 25022 , número de homologación Z-6.510-2384 Condiciones ambientales Temperatura ambiente-40 ... 60 °C (-40 ... 140 °F) Temperatura de almacenaje-20 ... 60 °C (-4 ... 140 °F) Humedad del aire relativa30% ... 85%   no condensado ; Anticongelación Datos mecánicos Grado de protecciónIP67 ConexiónCompartamiento de terminales con 8 terminales cargados por resorte, diámetro máximo del hilo 0,5 ... 1,5 mm2, desaislamiento 7,5 ... 8,5 mm, conexión por rosca M16x1,5 Material CarcasaPlástico ABS Salida de luzLuneta de plástico Masa112 g Classifications SystemClasscode ECLASS 11.027270902 ECLASS 10.0.127270902 ECLASS 9.027270902 ECLASS 8.027270902 ECLASS 5.127270902 ETIM 8.0EC002717 ETIM 7.0EC002717 ETIM 6.0EC002717 ETIM 5.0EC002717 UNSPSC 12.139121528 Extracto de la hoja de datos: Información técnica del  RLK28-FC-55-Z/31/116 Descripción del producto Sensor fotoeléctrico compacto de protección contra incendios Datos generales Distancia útil operativa1 ... 3 m Distancia del reflector1 ... 3 m Distancia útil límite3 m Objeto de referenciaReflector C110-2 Emisor de luzLED Tipo de luzLuz alterna, roja , 660 nm Diámetro del haz de luzaprox. 50 mm a una distancia de 3 m Ángulo de aperturaEmisor 1°,Receptor 2° Límite de luz extraña80000 Lux Accesorios suministradosReflector C110-2 Cubierta de ángulo Datos característicos de seguridad funcional MTTFd600 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde Indicación de la función2 LEDs amarillos, se ilumina con haz de luz libre, parpadea por debajo de reserva de función, off con interrupción del haz. Elementos de mandoRegulador del tiempo , Conmutador claro/oscuro Datos eléctricos Tensión de trabajo12 ... 240 V CA/CC Consumo de potencia≤ 3,5 VA Salida Tipo de conmutaciónConmutación claro/oscuro reversible, conmutable Uno de los reguladores H/D funciona sólo si el otro se encuentra en la posición "conmutación oscuro". Señal de salidaRelé, 1 contacto conmutado Tensión de conmutaciónmáx. 250 V CA/CC Corriente de conmutaciónmáx. 2 A Potencia de conmutaciónCC: máx. 50 W CA: máx: 500 VA Frecuencia de conmutación25 Hz Tiempo de respuesta20 ms Función del temporizadorGAN, GAB, IAB, GAN-IAB, GAN-GAB, programables, rango de ajuste 0,1 ... 10 s Conformidad con la normativa EstándaresEN 60947-5-2 insensible al humo hasta 2 dB/m ( EN 54-12 ) Autorizaciones y Certificados Conformidad EACTR CU 020/2011 TR CU 004/2011 Clase de protecciónII, Tensión de aislamiento de medición ≤ 250 V CA con grado de ensuciamiento 1-2 según IEC 60664-1 Circuito de salida aislado del circuito de control conforme con IEC 61140.Atención !La clase de protección 2 sólo es válida si el compartimento de terminales está cerrado. Autorización CCCCertificado por China Compulsory Certification (CCC) CertificadosCertificado de conformidad VdS/DIBt núm. 25022 , número de homologación Z-6.510-2384 Condiciones ambientales Temperatura ambiente-40 ... 60 °C (-40 ... 140 °F) Temperatura de almacenaje-20 ... 60 °C (-4 ... 140 °F) Humedad del aire relativa30% ... 85%   no condensado ; Anticongelación Datos mecánicos Grado de protecciónIP67 ConexiónCompartamiento de terminales con 8 terminales cargados por resorte, diámetro máximo del hilo 0,5 ... 1,5 mm2, desaislamiento 7,5 ... 8,5 mm, conexión por rosca M16x1,5 Material CarcasaPlástico ABS Salida de luzLuneta de plástico Masa112 g Classifications SystemClasscode ECLASS 11.027270902 ECLASS 10.0.127270902 ECLASS 9.027270902 ECLASS 8.027270902 ECLASS 5.127270902 ETIM 8.0EC002717 ETIM 7.0EC002717 ETIM 6.0EC002717 ETIM 5.0EC002717 UNSPSC 12.139121528
