GD18/GV18/25/102/159 PEPPERL+FUCHS - Part number: 188546

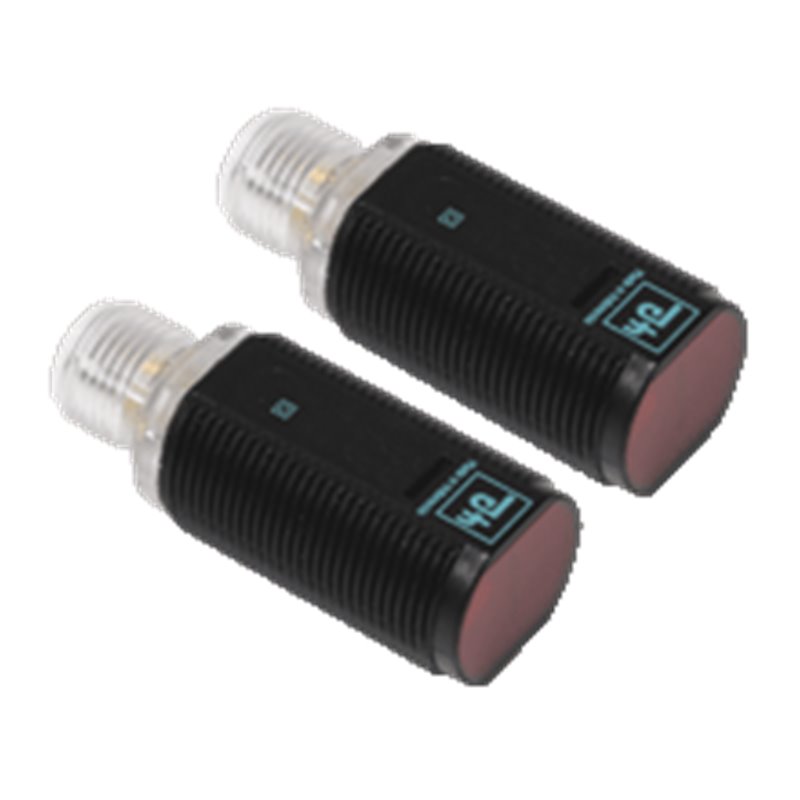

Extracto de la hoja de datos: Información técnica del  GD18/GV18/25/102/159 Descripción del producto Sensor fotoeléctrico de barrera, unidireccional, carcasa con rosca M18, carcasa de plástico, salida de luz delantera, rango de detección de 20 m, luz roja, modo claro, versión de CC, salida NPN, conector M12 Componentes del sistema EmisorGD18/159 ReceptorGV18/25/102/159 Datos generales Distancia útil operativa0 ... 20 m Distancia útil límite25 m Emisor de luzLED Tipo de luzLuz alterna, roja , 640 nm Diámetro del haz de luzaprox. 1300 mm con 25 m Ángulo de aperturaaprox. 3 ° Salida de luzfrontal Límite de luz extraña30000 Lux Datos característicos de seguridad funcional MTTFd630 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde, iluminado estático Power on Indicación de la funciónreceptor: LED amarillo, se ilumina con haz de luz libre, parpadea por debajo de la reserva de función ; off con interrupción de haces Datos eléctricos Tensión de trabajo10 ... 30 V CC Corriente en vacío< 20 mA Salida Tipo de conmutaciónConmutación claro Señal de salida1 npn, protegido contra cortocircuito, colector abierto Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA Caída de tensión≤ 1,5 V CC Frecuencia de conmutación500 Hz Tiempo de respuesta≤ 1 ms Conformidad Norma del productoEN 60947-5-2 Autorizaciones y Certificados Clase de protecciónII, Tensión de aislamiento nominal ≤ 50 V CA con grado de contaminación 1-2 conforme a IEC 60664-1 Autorización ULcULus Listed, Class 2 Power Source, Type 1 enclosure Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-25 ... 60 °C (-13 ... 140 °F) Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Grado de protecciónIP67 ConexiónConector macho M12 x 1, 3 polos Material CarcasaPC Salida de luzPMMA ConectoresPlástico Masaaprox. 10 g por dispositivo Classifications SystemClasscode ECLASS 11.027270901 ECLASS 10.0.127270901 ECLASS 9.027270901 ECLASS 8.027270901 ECLASS 5.127270901 ETIM 8.0EC002716 ETIM 7.0EC002716 ETIM 6.0EC002716 ETIM 5.0EC002716 UNSPSC 12.139121528 Extracto de la hoja de datos: Información técnica del  GD18/GV18/25/102/159 Descripción del producto Sensor fotoeléctrico de barrera, unidireccional, carcasa con rosca M18, carcasa de plástico, salida de luz delantera, rango de detección de 20 m, luz roja, modo claro, versión de CC, salida NPN, conector M12 Componentes del sistema EmisorGD18/159 ReceptorGV18/25/102/159 Datos generales Distancia útil operativa0 ... 20 m Distancia útil límite25 m Emisor de luzLED Tipo de luzLuz alterna, roja , 640 nm Diámetro del haz de luzaprox. 1300 mm con 25 m Ángulo de aperturaaprox. 3 ° Salida de luzfrontal Límite de luz extraña30000 Lux Datos característicos de seguridad funcional MTTFd630 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde, iluminado estático Power on Indicación de la funciónreceptor: LED amarillo, se ilumina con haz de luz libre, parpadea por debajo de la reserva de función ; off con interrupción de haces Datos eléctricos Tensión de trabajo10 ... 30 V CC Corriente en vacío< 20 mA Salida Tipo de conmutaciónConmutación claro Señal de salida1 npn, protegido contra cortocircuito, colector abierto Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA Caída de tensión≤ 1,5 V CC Frecuencia de conmutación500 Hz Tiempo de respuesta≤ 1 ms Conformidad Norma del productoEN 60947-5-2 Autorizaciones y Certificados Clase de protecciónII, Tensión de aislamiento nominal ≤ 50 V CA con grado de contaminación 1-2 conforme a IEC 60664-1 Autorización ULcULus Listed, Class 2 Power Source, Type 1 enclosure Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-25 ... 60 °C (-13 ... 140 °F) Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Grado de protecciónIP67 ConexiónConector macho M12 x 1, 3 polos Material CarcasaPC Salida de luzPMMA ConectoresPlástico Masaaprox. 10 g por dispositivo Classifications SystemClasscode ECLASS 11.027270901 ECLASS 10.0.127270901 ECLASS 9.027270901 ECLASS 8.027270901 ECLASS 5.127270901 ETIM 8.0EC002716 ETIM 7.0EC002716 ETIM 6.0EC002716 ETIM 5.0EC002716 UNSPSC 12.139121528
