LA39/LK39/31/40a/116 PEPPERL+FUCHS - Part number: 088806

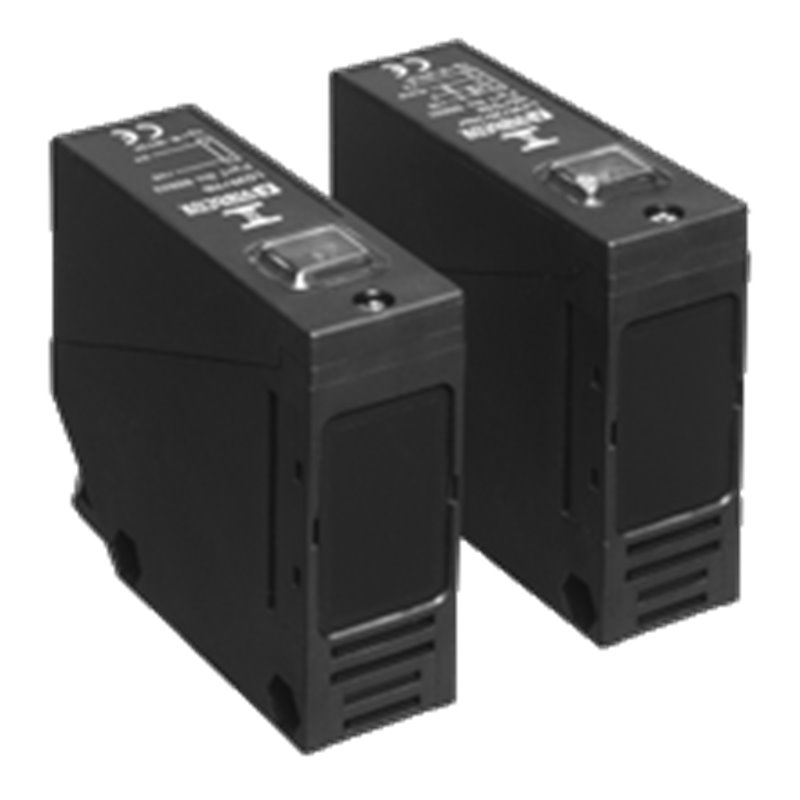

Extracto de la hoja de datos: Información técnica del  LA39/LK39/31/40a/116 Descripción del producto Sensor fotoeléctrico de barrera, unidireccional, rango de detección de 20 m, luz infrarroja, modo claro/oscuro activado, versión de CA/CC, salida de contacto de relé, ajuste de sensibilidad, compartimento de bornes Componentes del sistema EmisorLA39/116 ReceptorLK39/31/40a/116 Datos generales Distancia útil operativa0 ... 20 m Distancia útil límite25 m Rango de ajuste2 ... 25 m Objeto de referenciareceptor Emisor de luzIRED Tipo de luzInfrarrojo, luz alterna Límite de luz extrañaIEC / EN 60947-5-2 , 10000 Lux Datos característicos de seguridad funcional MTTFd916 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED rojo (Emisor) Indicación de la funciónLED amarillo: estado de conmutaciónLED rojo: aviso de preavería Elementos de mandoRegulador del rango de detección, seleccionador claro/oscuro Datos eléctricos Tensión de trabajo12 ... 240 V CC / 24 ... 240 V CA (50 ... 60 Hz) Rizado10 % Corriente en vacío≤ 60 mA receptor y emisor Clase de protecciónII, Tensión de medición ≤ 250 V CA con grado de ensuciamiento 1-2 según IEC 60664-1 Atención !La clase de protección 2 sólo es válida si el compartimento de terminales está cerrado. El circuito de salida tiene un aislamiento básico hacia el circuito de control conforme con IEC/EN 61140 Consumo de potencia≤ 3 VA Retardo a la disponibilidad≤ 300 ms Salida Tipo de conmutaciónconmutación claro/oscuro Señal de salida1 salida relé Tensión de conmutaciónmáx. 240 V CA ; 150 V CC Corriente de conmutaciónmáx. 3 A Potencia de conmutaciónCC: máx. 90 W CA: máx: 750 VA Frecuencia de conmutación≤ 25 Hz Tiempo de respuesta≤ 20 ms Conformidad Norma del productoEN 60947-5-2 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 TR CU 004/2011 Autorización CCCCertificado por China Compulsory Certification (CCC) CertificadosCE Condiciones ambientales Temperatura ambiente-25 ... 55 °C (-13 ... 131 °F) Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Anchura de la carcasa25 mm Altura de la carcasa64 mm Profundidad de la carcasa75 mm Grado de protecciónIP67 Conexióncompartimento terminal PG9, sección transversal ≤ 2,5 mm2 Material CarcasaPBT Salida de luzPMMA MasaEmisor: aprox. 90 g Receptor: aprox. 110 g Información general Volumen de suministroAyudas de montaje Classifications SystemClasscode ECLASS 11.027270901 ECLASS 10.0.127270901 ECLASS 9.027270901 ECLASS 8.027270901 ECLASS 5.127270901 ETIM 8.0EC002716 ETIM 7.0EC002716 ETIM 6.0EC002716 ETIM 5.0EC002716 UNSPSC 12.139121528 Extracto de la hoja de datos: Información técnica del  LA39/LK39/31/40a/116 Descripción del producto Sensor fotoeléctrico de barrera, unidireccional, rango de detección de 20 m, luz infrarroja, modo claro/oscuro activado, versión de CA/CC, salida de contacto de relé, ajuste de sensibilidad, compartimento de bornes Componentes del sistema EmisorLA39/116 ReceptorLK39/31/40a/116 Datos generales Distancia útil operativa0 ... 20 m Distancia útil límite25 m Rango de ajuste2 ... 25 m Objeto de referenciareceptor Emisor de luzIRED Tipo de luzInfrarrojo, luz alterna Límite de luz extrañaIEC / EN 60947-5-2 , 10000 Lux Datos característicos de seguridad funcional MTTFd916 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED rojo (Emisor) Indicación de la funciónLED amarillo: estado de conmutaciónLED rojo: aviso de preavería Elementos de mandoRegulador del rango de detección, seleccionador claro/oscuro Datos eléctricos Tensión de trabajo12 ... 240 V CC / 24 ... 240 V CA (50 ... 60 Hz) Rizado10 % Corriente en vacío≤ 60 mA receptor y emisor Clase de protecciónII, Tensión de medición ≤ 250 V CA con grado de ensuciamiento 1-2 según IEC 60664-1 Atención !La clase de protección 2 sólo es válida si el compartimento de terminales está cerrado. El circuito de salida tiene un aislamiento básico hacia el circuito de control conforme con IEC/EN 61140 Consumo de potencia≤ 3 VA Retardo a la disponibilidad≤ 300 ms Salida Tipo de conmutaciónconmutación claro/oscuro Señal de salida1 salida relé Tensión de conmutaciónmáx. 240 V CA ; 150 V CC Corriente de conmutaciónmáx. 3 A Potencia de conmutaciónCC: máx. 90 W CA: máx: 750 VA Frecuencia de conmutación≤ 25 Hz Tiempo de respuesta≤ 20 ms Conformidad Norma del productoEN 60947-5-2 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 TR CU 004/2011 Autorización CCCCertificado por China Compulsory Certification (CCC) CertificadosCE Condiciones ambientales Temperatura ambiente-25 ... 55 °C (-13 ... 131 °F) Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Anchura de la carcasa25 mm Altura de la carcasa64 mm Profundidad de la carcasa75 mm Grado de protecciónIP67 Conexióncompartimento terminal PG9, sección transversal ≤ 2,5 mm2 Material CarcasaPBT Salida de luzPMMA MasaEmisor: aprox. 90 g Receptor: aprox. 110 g Información general Volumen de suministroAyudas de montaje Classifications SystemClasscode ECLASS 11.027270901 ECLASS 10.0.127270901 ECLASS 9.027270901 ECLASS 8.027270901 ECLASS 5.127270901 ETIM 8.0EC002716 ETIM 7.0EC002716 ETIM 6.0EC002716 ETIM 5.0EC002716 UNSPSC 12.139121528
