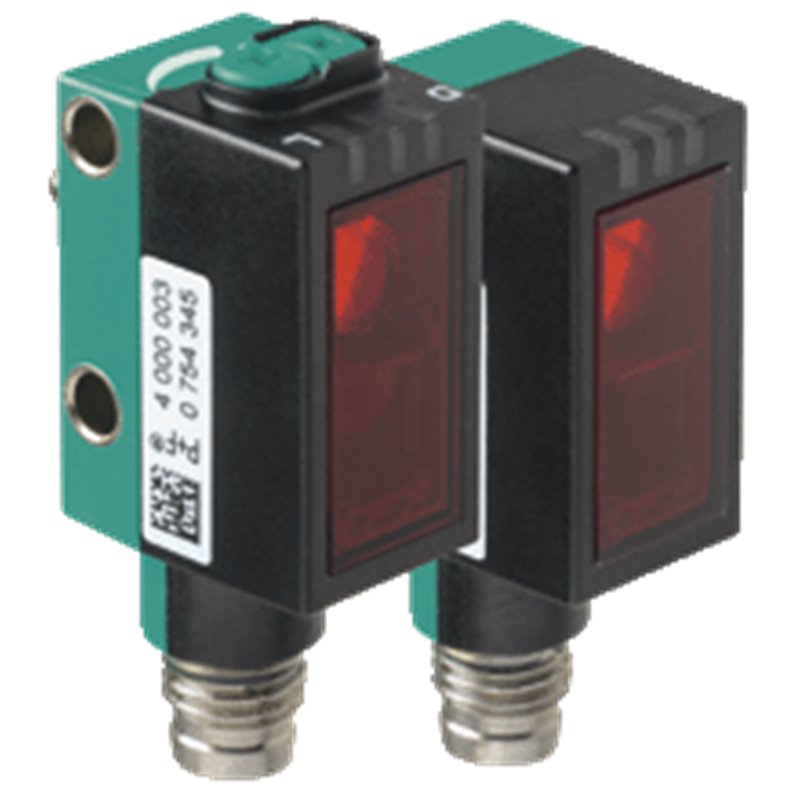

OBE20M-R101-SEP-IO-V3-L PEPPERL+FUCHS - Part number: 281019

Extracto de la hoja de datos: Información técnica del  OBE20M-R101-SEP-IO-V3-L Descripción del producto Sensor fotoeléctrico de barrera, unidireccional SET Componentes del sistema EmisorOBE20M-R101-S-IO-V3-L ReceptorOBE20M-R101-EP-IO-V3-L Datos generales Distancia útil operativa0 ... 20 m Distancia útil límite30 m Emisor de luzDiodo láser Tipo de luzLuz alterna, roja Características láser NotaLUZ LÁSER , NO MIRAR FIJAMENTE AL HAZ Clase de láser1 Longitudes de onda680 nm Divergencia del haz> 5 mrad ; d63 < 2 mm en el rango 250 ... 750 mm Duración del impulso1,6 µs Índice de repeticiónmáx. 17,6 kHz Energía máx. impulso9,6 nJ Diámetro del haz de luzaprox. 50 mm a una distancia de 20 m Ángulo de aperturaaprox. 0,3 ° Límite de luz extrañaEN 60947-5-2 : 30000 Lux Datos característicos de seguridad funcional MTTFd440 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde:fijo: encendidoparpadeo (4 Hz): cortocircuitoparpadeo con breves interrupciones (1 Hz): modo de IO-Link Indicación de la funciónLED amarillo:Permanentemente encendido: paso de luz librePermanentemente apagado: objeto detectadoParpadeo (4 Hz): reserva operativa insuficiente Elementos de mandoReceptor: interruptor encendido/apagado Elementos de mandoReceptor: ajuste de la sensibilidad Indicación de parametrizaciónComunicación de vínculo IO: LED verde de desconexión breve (f = 1 Hz) Datos eléctricos Tensión de trabajo10 ... 30 V CC Rizadomáx. 10 % Corriente en vacíoemisor: ≤ 13 mA Receptor: ≤ 13 mA tensión de alimentación de 24 V Clase de protecciónIII Interfaz Tipo de InterfazIO-Link ( sobre C/Q = 4 patillas ) Cuadencia de la transferenciaCOM2 (38,4 kBit/s) Versión de IO-Link1.1 Tiempo de ciclo mínimo2,3 ms Amplitud de datos de procesoEmisor:Salida de datos de proceso: 2 bitsReceptor:Entrada de datos de proceso: 2 bitsSalida de datos de proceso: 2 bits Admisión de modo SIOsi ID de dispositivoEmisor: 0x110402 (1115138)Receptor: 0x110302 (1114882) Tipo de puerto maestro compatibleA Entrada Entrada de TestDesconexión del emisor en +UB Salida Tipo de conmutaciónEl sensor es de tipo de conmutación ajustable. El ajuste predeterminado es: C/Q - Pin 4: NPN normalmente abierto/apagado, PNP normalmente cerrado/encendido, IO-Link Señal de salida1 salida push-pull (4 en 1), protegido contra cortocircuitos, polaridad inversa y sobretensiones Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA , carga óhmica Categoría de usuarioCC-12 y CC-13 Caída de tensión≤ 1,5 V CC Frecuencia de conmutación1250 Hz Tiempo de respuesta0,4 ms Conformidad Interfaz de comunicaciónIEC 61131-9 Norma del productoEN 60947-5-2 Seguridad láserEN 60825-1:2014 Autorizaciones y Certificados Autorización ULE87056 , cULus Listed , Fuente de alimentación de clase 2 , clasificación tipo 1 Homologación FDAIEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007 Condiciones ambientales Temperatura ambiente-40 ... 60 °C (-40 ... 140 °F) Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Anchura de la carcasa13,9 mm Altura de la carcasa33,8 mm Profundidad de la carcasa18,3 mm Grado de protecciónIP67 / IP69 / IP69K ConexiónConcector macho M8 x 1, 3 polos Material CarcasaPC (Policarbonato) Salida de luzPMMA MasaEmisor: aprox. 10 g Receptor: aprox. 10 g Classifications SystemClasscode ECLASS 11.027270901 ECLASS 10.0.127270901 ECLASS 9.027270901 ECLASS 8.027270901 ECLASS 5.127270901 ETIM 8.0EC002716 ETIM 7.0EC002716 ETIM 6.0EC002716 ETIM 5.0EC002716 UNSPSC 12.139121528 Extracto de la hoja de datos: Información técnica del  OBE20M-R101-SEP-IO-V3-L Descripción del producto Sensor fotoeléctrico de barrera, unidireccional SET Componentes del sistema EmisorOBE20M-R101-S-IO-V3-L ReceptorOBE20M-R101-EP-IO-V3-L Datos generales Distancia útil operativa0 ... 20 m Distancia útil límite30 m Emisor de luzDiodo láser Tipo de luzLuz alterna, roja Características láser NotaLUZ LÁSER , NO MIRAR FIJAMENTE AL HAZ Clase de láser1 Longitudes de onda680 nm Divergencia del haz> 5 mrad ; d63 < 2 mm en el rango 250 ... 750 mm Duración del impulso1,6 µs Índice de repeticiónmáx. 17,6 kHz Energía máx. impulso9,6 nJ Diámetro del haz de luzaprox. 50 mm a una distancia de 20 m Ángulo de aperturaaprox. 0,3 ° Límite de luz extrañaEN 60947-5-2 : 30000 Lux Datos característicos de seguridad funcional MTTFd440 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED verde:fijo: encendidoparpadeo (4 Hz): cortocircuitoparpadeo con breves interrupciones (1 Hz): modo de IO-Link Indicación de la funciónLED amarillo:Permanentemente encendido: paso de luz librePermanentemente apagado: objeto detectadoParpadeo (4 Hz): reserva operativa insuficiente Elementos de mandoReceptor: interruptor encendido/apagado Elementos de mandoReceptor: ajuste de la sensibilidad Indicación de parametrizaciónComunicación de vínculo IO: LED verde de desconexión breve (f = 1 Hz) Datos eléctricos Tensión de trabajo10 ... 30 V CC Rizadomáx. 10 % Corriente en vacíoemisor: ≤ 13 mA Receptor: ≤ 13 mA tensión de alimentación de 24 V Clase de protecciónIII Interfaz Tipo de InterfazIO-Link ( sobre C/Q = 4 patillas ) Cuadencia de la transferenciaCOM2 (38,4 kBit/s) Versión de IO-Link1.1 Tiempo de ciclo mínimo2,3 ms Amplitud de datos de procesoEmisor:Salida de datos de proceso: 2 bitsReceptor:Entrada de datos de proceso: 2 bitsSalida de datos de proceso: 2 bits Admisión de modo SIOsi ID de dispositivoEmisor: 0x110402 (1115138)Receptor: 0x110302 (1114882) Tipo de puerto maestro compatibleA Entrada Entrada de TestDesconexión del emisor en +UB Salida Tipo de conmutaciónEl sensor es de tipo de conmutación ajustable. El ajuste predeterminado es: C/Q - Pin 4: NPN normalmente abierto/apagado, PNP normalmente cerrado/encendido, IO-Link Señal de salida1 salida push-pull (4 en 1), protegido contra cortocircuitos, polaridad inversa y sobretensiones Tensión de conmutaciónmáx. 30 V CC Corriente de conmutaciónmáx. 100 mA , carga óhmica Categoría de usuarioCC-12 y CC-13 Caída de tensión≤ 1,5 V CC Frecuencia de conmutación1250 Hz Tiempo de respuesta0,4 ms Conformidad Interfaz de comunicaciónIEC 61131-9 Norma del productoEN 60947-5-2 Seguridad láserEN 60825-1:2014 Autorizaciones y Certificados Autorización ULE87056 , cULus Listed , Fuente de alimentación de clase 2 , clasificación tipo 1 Homologación FDAIEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007 Condiciones ambientales Temperatura ambiente-40 ... 60 °C (-40 ... 140 °F) Temperatura de almacenaje-40 ... 70 °C (-40 ... 158 °F) Datos mecánicos Anchura de la carcasa13,9 mm Altura de la carcasa33,8 mm Profundidad de la carcasa18,3 mm Grado de protecciónIP67 / IP69 / IP69K ConexiónConcector macho M8 x 1, 3 polos Material CarcasaPC (Policarbonato) Salida de luzPMMA MasaEmisor: aprox. 10 g Receptor: aprox. 10 g Classifications SystemClasscode ECLASS 11.027270901 ECLASS 10.0.127270901 ECLASS 9.027270901 ECLASS 8.027270901 ECLASS 5.127270901 ETIM 8.0EC002716 ETIM 7.0EC002716 ETIM 6.0EC002716 ETIM 5.0EC002716 UNSPSC 12.139121528
