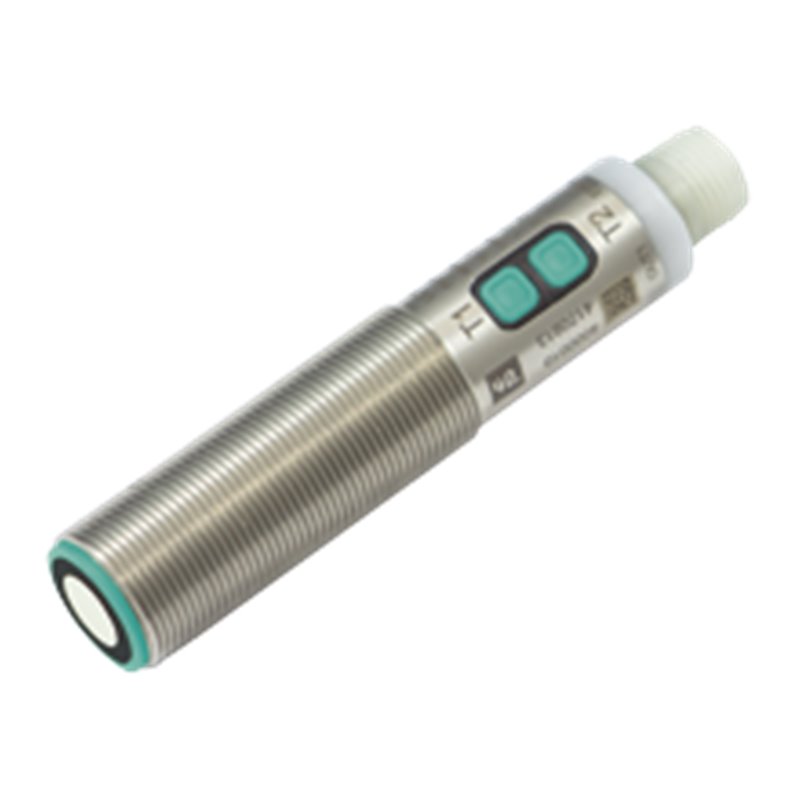

UC1000-18GS-2EP-IO-V15 PEPPERL+FUCHS - Part number: 304928-100002

Extracto de la hoja de datos: Información técnica del  UC1000-18GS-2EP-IO-V15 Descripción del producto Sistema cabezal único Datos generales Rango de detección 70 ... 1000 mm Rango de ajuste90 ... 1000 mm Zona ciega0 ... 70 mm Estándar100 mm x 100 mm Frecuencia del transductoraprox. 255 kHz Retardo de respuestamínimo : 28 ms Ajuste de fábrica: 56 ms Tiempo de ciclo del sensor≥ 14 ms (Ajustes de fábrica) ; programable 60 s Influencia de la temperaturacon compensación de temperatura: ≤ ± 0,75 % del valor final 10 minutos después de encender el sensor (configuración de fábrica) con compensación de temperatura mejorada: ≤ ± 0,75 % del valor final 2 minutos después de encender el sensor sin compensación de temperatura: 0,17 %/K Memoria Memoria no volátilEEPROM Ciclos de escritura300000 Elementos de indicación y manejo LED verdese ilumina: Encendidointermitente: Modo de espera o comunicación IO-Link LED amarillose ilumina: objeto en rango de evaluaciónintermitente: programando los puntos de conmutación, detección de objetos LED rojoconstante: errorintermitente: programando puntos de conmutación, objeto no detectado Datos eléctricos Tensión de trabajo10 ... 30 V CC , rizado 10 %SS Corriente en vacío≤ 50 mA Consumo de potencia≤ 700 mW Retardo a la disponibilidad≤ 300 ms Interface 1 Tipo de InterfazIO-Link (mediante C/Q = pin 4) Versión de IO-Link1.1 Perfil del equipoSensor Smart Perfil 2 Amplitud de datos de proceso32 bits ID de dispositivo0x300603 (3147267) Cuadencia de la transferenciaCOM2 (38,4 kBit/s) Tiempo de ciclo mínimo3 ms Admisión de modo SIOsi Tipo de puerto maestro compatibleClase A Clase B (utilice un adaptador de 3 polos o un cable de 3 hilos) Interface 2 Tipo de InterfazIrDA (interfaz de infrarrojos) Modoconexión paso a paso Cuadencia de la transferencia115,2 kBit/s Distancia de comunicación máxima5 cm Entrada/salida Tipo de entrada/salida1 conexión de sincronización, bidireccional Nivel 00 ... 1 V Nivel 12,5 V ... UB Impedancia de entrada> 22 kΩ Corriente de salidafuente de corriente < 2,5 mA Duración del impulso≥ 1 ms con control externo, señal baja activa Frecuencia de sincronización Función fase de sincronismo≤ 71 Hz Función multiplexadora≤ 71 Hz / n , n = cantidad de Sensores , n ≤ 10 Salida de conmutación Tipo de salida2 salidas de contrafase, protegidas contra cortocircuitos, contra la inversión de la polaridad Medición de la corriente de trabajo100 mA a prueba de cortocircuito/sobrecarga Frecuencia de conmutaciónAjuste de fábrica: 10 Hz programable 23 Hz Caída de tensión≤ 2,5 V Reproducibilidad≤ ± 0,1 % del valor final Histéresis de distancia1 % del rango de conmutación ajustado (ajuste de fábrica), programable , mín. 1 mm Corriente residual≤ 100 µA Conformidad con Normas y Directivas Conformidad con la normativa EstándaresEN 60947-5-2:2007+A1:2012 IEC 60947-5-2:2007 + A1:2012 IEC 61131-9:2013 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 TR CU 037/2016 Autorización ULcULus Listed, Class 2 Power Source Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-25 ... 70 °C (-13 ... 158 °F) Temperatura de almacenaje-40 ... 85 °C (-40 ... 185 °F) Datos mecánicos Tipo de conexiónConector macho M12 x 1 , 5 polos Grado de protecciónIP67 Material Carcasaacero inoxidable (1.4305/AISI 303)>BR>piezas de plástico de PA, PC, POM y PBT Transductorresina Epoxy/Mezcla de esferas de vidrio; espuma Poliuretano Posición del montajecualquiera Masa45 g Momento de apriete de los tornillos de fijaciónmáx. 30 Nm Ajustes de fábrica Salida 1Punto de conmutación cercano: 90 mm Punto de conmutación alejado: 1000 mm Función de salida: Modo de intervalo Comportamiento de salida: N.A. Salida 2Punto de conmutación cercano: 90 mm Punto de conmutación alejado: 500 mm Función de salida: Modo de intervalo Comportamiento de salida: N.A. Cono sónicoancho Classifications SystemClasscode ECLASS 11.027272803 ECLASS 10.0.127272803 ECLASS 9.027272803 ECLASS 8.027272803 ECLASS 5.127272803 ETIM 8.0EC001849 ETIM 7.0EC001849 ETIM 6.0EC001849 ETIM 5.0EC001849 UNSPSC 12.141111960 Extracto de la hoja de datos: Información técnica del  UC1000-18GS-2EP-IO-V15 Descripción del producto Sistema cabezal único Datos generales Rango de detección 70 ... 1000 mm Rango de ajuste90 ... 1000 mm Zona ciega0 ... 70 mm Estándar100 mm x 100 mm Frecuencia del transductoraprox. 255 kHz Retardo de respuestamínimo : 28 ms Ajuste de fábrica: 56 ms Tiempo de ciclo del sensor≥ 14 ms (Ajustes de fábrica) ; programable 60 s Influencia de la temperaturacon compensación de temperatura: ≤ ± 0,75 % del valor final 10 minutos después de encender el sensor (configuración de fábrica) con compensación de temperatura mejorada: ≤ ± 0,75 % del valor final 2 minutos después de encender el sensor sin compensación de temperatura: 0,17 %/K Memoria Memoria no volátilEEPROM Ciclos de escritura300000 Elementos de indicación y manejo LED verdese ilumina: Encendidointermitente: Modo de espera o comunicación IO-Link LED amarillose ilumina: objeto en rango de evaluaciónintermitente: programando los puntos de conmutación, detección de objetos LED rojoconstante: errorintermitente: programando puntos de conmutación, objeto no detectado Datos eléctricos Tensión de trabajo10 ... 30 V CC , rizado 10 %SS Corriente en vacío≤ 50 mA Consumo de potencia≤ 700 mW Retardo a la disponibilidad≤ 300 ms Interface 1 Tipo de InterfazIO-Link (mediante C/Q = pin 4) Versión de IO-Link1.1 Perfil del equipoSensor Smart Perfil 2 Amplitud de datos de proceso32 bits ID de dispositivo0x300603 (3147267) Cuadencia de la transferenciaCOM2 (38,4 kBit/s) Tiempo de ciclo mínimo3 ms Admisión de modo SIOsi Tipo de puerto maestro compatibleClase A Clase B (utilice un adaptador de 3 polos o un cable de 3 hilos) Interface 2 Tipo de InterfazIrDA (interfaz de infrarrojos) Modoconexión paso a paso Cuadencia de la transferencia115,2 kBit/s Distancia de comunicación máxima5 cm Entrada/salida Tipo de entrada/salida1 conexión de sincronización, bidireccional Nivel 00 ... 1 V Nivel 12,5 V ... UB Impedancia de entrada> 22 kΩ Corriente de salidafuente de corriente < 2,5 mA Duración del impulso≥ 1 ms con control externo, señal baja activa Frecuencia de sincronización Función fase de sincronismo≤ 71 Hz Función multiplexadora≤ 71 Hz / n , n = cantidad de Sensores , n ≤ 10 Salida de conmutación Tipo de salida2 salidas de contrafase, protegidas contra cortocircuitos, contra la inversión de la polaridad Medición de la corriente de trabajo100 mA a prueba de cortocircuito/sobrecarga Frecuencia de conmutaciónAjuste de fábrica: 10 Hz programable 23 Hz Caída de tensión≤ 2,5 V Reproducibilidad≤ ± 0,1 % del valor final Histéresis de distancia1 % del rango de conmutación ajustado (ajuste de fábrica), programable , mín. 1 mm Corriente residual≤ 100 µA Conformidad con Normas y Directivas Conformidad con la normativa EstándaresEN 60947-5-2:2007+A1:2012 IEC 60947-5-2:2007 + A1:2012 IEC 61131-9:2013 Autorizaciones y Certificados Conformidad EACTR CU 020/2011 TR CU 037/2016 Autorización ULcULus Listed, Class 2 Power Source Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-25 ... 70 °C (-13 ... 158 °F) Temperatura de almacenaje-40 ... 85 °C (-40 ... 185 °F) Datos mecánicos Tipo de conexiónConector macho M12 x 1 , 5 polos Grado de protecciónIP67 Material Carcasaacero inoxidable (1.4305/AISI 303)>BR>piezas de plástico de PA, PC, POM y PBT Transductorresina Epoxy/Mezcla de esferas de vidrio; espuma Poliuretano Posición del montajecualquiera Masa45 g Momento de apriete de los tornillos de fijaciónmáx. 30 Nm Ajustes de fábrica Salida 1Punto de conmutación cercano: 90 mm Punto de conmutación alejado: 1000 mm Función de salida: Modo de intervalo Comportamiento de salida: N.A. Salida 2Punto de conmutación cercano: 90 mm Punto de conmutación alejado: 500 mm Función de salida: Modo de intervalo Comportamiento de salida: N.A. Cono sónicoancho Classifications SystemClasscode ECLASS 11.027272803 ECLASS 10.0.127272803 ECLASS 9.027272803 ECLASS 8.027272803 ECLASS 5.127272803 ETIM 8.0EC001849 ETIM 7.0EC001849 ETIM 6.0EC001849 ETIM 5.0EC001849 UNSPSC 12.141111960
