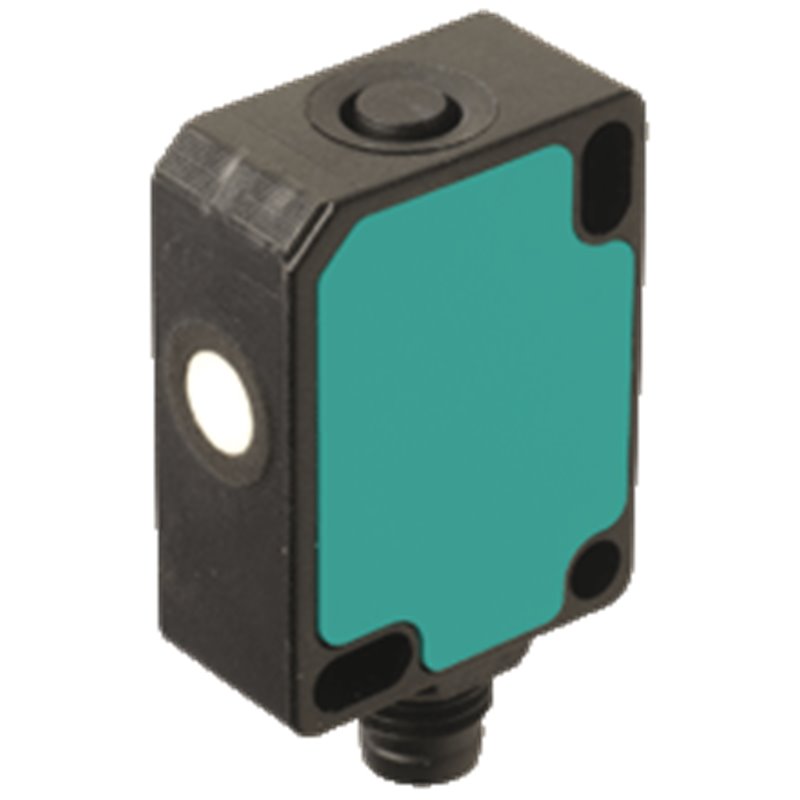

UC400-F77-EP-IO-V31 PEPPERL+FUCHS - Part number: 261243

Extracto de la hoja de datos: Información técnica del  UC400-F77-EP-IO-V31 Descripción del producto Sistema cabezal único Datos generales Rango de detección 30 ... 400 mm Rango de ajuste40 ... 400 mm Zona ciega0 ... 30 mm Estándar20 mm x 20 mm Frecuencia del transductoraprox. 310 kHz Retardo de respuestamínimo : 10 ms Ajuste de fábrica: 37 ms Tiempo de ciclo del sensor≥ 10 ms (Ajustes de fábrica) ; programable 60 s Memoria Memoria no volátilEEPROM Ciclos de escritura300000 Elementos de indicación y manejo LED verdese ilumina: Encendidointermitente: Modo de espera o comunicación IO-Link LED amarillose ilumina: objeto en rango de evaluaciónintermitente: programando los puntos de conmutación, detección de objetos LED rojoconstante: errorintermitente: programando puntos de conmutación, objeto no detectado Datos eléctricos Tensión de trabajo10 ... 30 V CC , rizado 10 %SS Corriente en vacío≤ 40 mA Consumo de potencia≤ 400 mW Retardo a la disponibilidad≤ 300 ms Interfaz Tipo de InterfazIO-Link (mediante C/Q = pin 4) Perfil del equipoSensor Smart Cuadencia de la transferenciaCOM2 (38,4 kBit/s) Versión de IO-Link1.1 Tiempo de ciclo mínimo2,3 ms Amplitud de datos de proceso16 bits Admisión de modo SIOsi ID de dispositivo0x300301 (3146497) Tipo de puerto maestro compatibleA Entrada/salida Tipo de entrada/salida1 conexión de sincronización, bidireccional Nivel 00 ... 1 V Nivel 12,5 V ... UB Impedancia de entrada> 22 kΩ Corriente de salidafuente de corriente < 2,5 mA Duración del impulso≥ 1 ms con control externo, señal baja activa Frecuencia de sincronización Función fase de sincronismo≤ 109 Hz Función multiplexadora≤ 109 Hz / n , n = cantidad de Sensores , n ≤ 10 Salida Tipo de salida1 salida de contrafase, prot. ctra. cortocircuito, prot. ctra. inversión de polaridad Medición de la corriente de trabajo100 mA a prueba de cortocircuito/sobrecarga Caída de tensión≤ 2,5 V Reproducibilidad≤ ± 0,1 % del valor final Frecuencia de conmutaciónAjuste de fábrica: 16 Hz parametrizable máx. 35 Hz Histéresis de distancia1 % del rango de conmutación ajustado (ajuste de fábrica), programable , mín. 1 mm Influencia de la temperatura≤ ± 0,75 % del valor final (con compensación de temperatura) a partir de 10 minutos tras encender el sensor ; 0,17 %/K (sin compensación de temperatura) Conformidad con Normas y Directivas Conformidad con la normativa EstándaresEN 60947-5-2:2007+A1:2012 IEC 60947-5-2:2007 + A1:2012 IEC 61131-9:2013 Autorizaciones y Certificados Autorización ULcULus Listed, Class 2 Power Source Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-25 ... 70 °C (-13 ... 158 °F) Temperatura de almacenaje-40 ... 85 °C (-40 ... 185 °F) Datos mecánicos Tipo de conexiónConector macho M8 x 1 , 4 polos Grado de protecciónIP67 Material CarcasaPolicarbonato Transductorresina Epoxy/Mezcla de esferas de vidrio; espuma Poliuretano Posición del montajecualquiera Masa9 g Momento de apriete de los tornillos de fijaciónmáx. 0,2 Nm Ajustes de fábrica SalidaPunto de conmutación cercano: 40 mm Punto de conmutación alejado: 400 mm Modo de salida: Modo de intervalo Lógica de salida: normalmente abierta Cono sónicoancho Classifications SystemClasscode ECLASS 11.027272803 ECLASS 10.0.127272803 ECLASS 9.027272803 ECLASS 8.027272803 ECLASS 5.127272803 ETIM 8.0EC001849 ETIM 7.0EC001849 ETIM 6.0EC001849 ETIM 5.0EC001849 UNSPSC 12.141111960 Extracto de la hoja de datos: Información técnica del  UC400-F77-EP-IO-V31 Descripción del producto Sistema cabezal único Datos generales Rango de detección 30 ... 400 mm Rango de ajuste40 ... 400 mm Zona ciega0 ... 30 mm Estándar20 mm x 20 mm Frecuencia del transductoraprox. 310 kHz Retardo de respuestamínimo : 10 ms Ajuste de fábrica: 37 ms Tiempo de ciclo del sensor≥ 10 ms (Ajustes de fábrica) ; programable 60 s Memoria Memoria no volátilEEPROM Ciclos de escritura300000 Elementos de indicación y manejo LED verdese ilumina: Encendidointermitente: Modo de espera o comunicación IO-Link LED amarillose ilumina: objeto en rango de evaluaciónintermitente: programando los puntos de conmutación, detección de objetos LED rojoconstante: errorintermitente: programando puntos de conmutación, objeto no detectado Datos eléctricos Tensión de trabajo10 ... 30 V CC , rizado 10 %SS Corriente en vacío≤ 40 mA Consumo de potencia≤ 400 mW Retardo a la disponibilidad≤ 300 ms Interfaz Tipo de InterfazIO-Link (mediante C/Q = pin 4) Perfil del equipoSensor Smart Cuadencia de la transferenciaCOM2 (38,4 kBit/s) Versión de IO-Link1.1 Tiempo de ciclo mínimo2,3 ms Amplitud de datos de proceso16 bits Admisión de modo SIOsi ID de dispositivo0x300301 (3146497) Tipo de puerto maestro compatibleA Entrada/salida Tipo de entrada/salida1 conexión de sincronización, bidireccional Nivel 00 ... 1 V Nivel 12,5 V ... UB Impedancia de entrada> 22 kΩ Corriente de salidafuente de corriente < 2,5 mA Duración del impulso≥ 1 ms con control externo, señal baja activa Frecuencia de sincronización Función fase de sincronismo≤ 109 Hz Función multiplexadora≤ 109 Hz / n , n = cantidad de Sensores , n ≤ 10 Salida Tipo de salida1 salida de contrafase, prot. ctra. cortocircuito, prot. ctra. inversión de polaridad Medición de la corriente de trabajo100 mA a prueba de cortocircuito/sobrecarga Caída de tensión≤ 2,5 V Reproducibilidad≤ ± 0,1 % del valor final Frecuencia de conmutaciónAjuste de fábrica: 16 Hz parametrizable máx. 35 Hz Histéresis de distancia1 % del rango de conmutación ajustado (ajuste de fábrica), programable , mín. 1 mm Influencia de la temperatura≤ ± 0,75 % del valor final (con compensación de temperatura) a partir de 10 minutos tras encender el sensor ; 0,17 %/K (sin compensación de temperatura) Conformidad con Normas y Directivas Conformidad con la normativa EstándaresEN 60947-5-2:2007+A1:2012 IEC 60947-5-2:2007 + A1:2012 IEC 61131-9:2013 Autorizaciones y Certificados Autorización ULcULus Listed, Class 2 Power Source Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-25 ... 70 °C (-13 ... 158 °F) Temperatura de almacenaje-40 ... 85 °C (-40 ... 185 °F) Datos mecánicos Tipo de conexiónConector macho M8 x 1 , 4 polos Grado de protecciónIP67 Material CarcasaPolicarbonato Transductorresina Epoxy/Mezcla de esferas de vidrio; espuma Poliuretano Posición del montajecualquiera Masa9 g Momento de apriete de los tornillos de fijaciónmáx. 0,2 Nm Ajustes de fábrica SalidaPunto de conmutación cercano: 40 mm Punto de conmutación alejado: 400 mm Modo de salida: Modo de intervalo Lógica de salida: normalmente abierta Cono sónicoancho Classifications SystemClasscode ECLASS 11.027272803 ECLASS 10.0.127272803 ECLASS 9.027272803 ECLASS 8.027272803 ECLASS 5.127272803 ETIM 8.0EC001849 ETIM 7.0EC001849 ETIM 6.0EC001849 ETIM 5.0EC001849 UNSPSC 12.141111960
