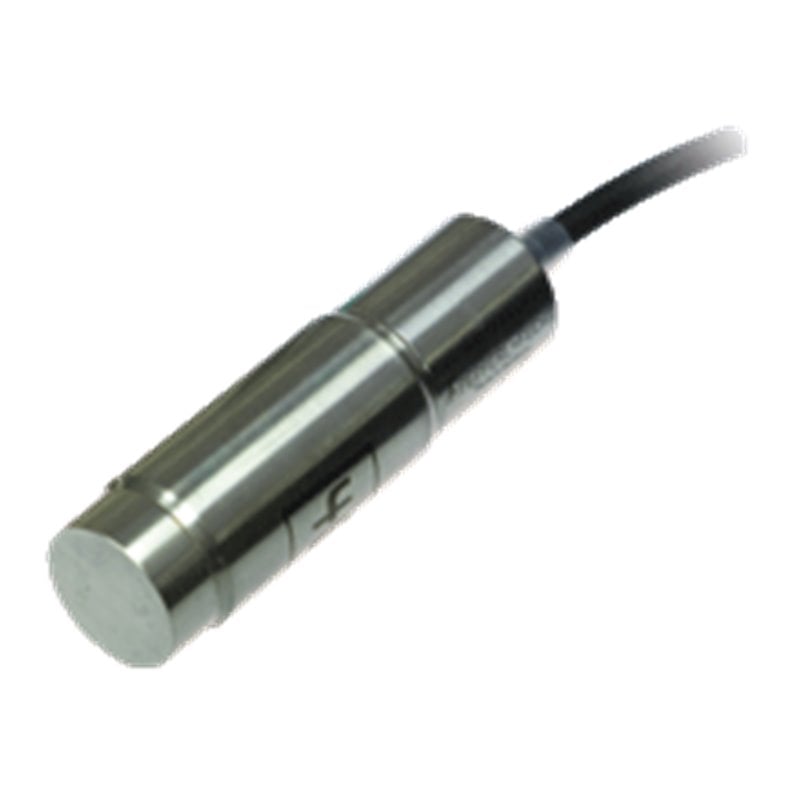

UMC3000-30H-I-5M-3G-3D PEPPERL+FUCHS - Part number: 287036

Extracto de la hoja de datos: Información técnica del  UMC3000-30H-I-5M-3G-3D Descripción del producto Sistema cabezal único Datos generales Rango de detección 200 ... 3000 mm Rango de ajuste240 ... 3000 mm Zona ciega0 ... 200 mm Estándar100 mm x 100 mm Frecuencia del transductoraprox. 100 kHz Retardo de respuesta≤ 200 ms Elementos de indicación y manejo LED verdeIndicación de operación LED amarilloobjeto en el límite de evaluación LED rojopertubación Datos eléctricos Tensión de trabajo10 ... 30 V CC Corriente en vacío≤ 50 mA Retardo a la disponibilidad≤ 400 ms Entrada/salida Tipo de entrada/salida1 conexión de sincronización, bidireccional Nivel 00 ... 1 V Nivel 14 V ... UB Impedancia de entrada> 12 kΩ Corriente de salida< 12 mA Duración del impulso≥ 200 µs Pausa de impulso≥ 2 ms Frecuencia de sincronización Función fase de sincronismo≤ 20 Hz Función multiplexadora≤ 20/n Hz, n = cantidad de sensores n ≤ 10 (ajustes de fábrica: 5 ) Entrada Modo de entrada1 entrada programación Nivel (límite de evaluación 1)0 ... 1 V Nivel (límite de evaluación 2)3 V ... UB Impedancia de entrada> 12 kΩ Duración del impulso2 ... 5 s Salida Tipo de salida1 salida analógica 4 ... 20 mA ResoluciónÁrea de evaluación [mm]/3200, cada uno ≥ 0,4 mm Desviación de la línea característica≤ 0,2 % del valor final Reproducibilidad≤ 0,1 % del valor final Impedancia de carga≤ 500 Ω con UB ≥ 14V ≤ 300 Ω con UB < 14V Influencia de la temperatura≤ 1,5 % del valor final Conformidad con Normas y Directivas Conformidad con la normativa EstándaresEN 60947-5-2:2007+A1:2012 IEC 60947-5-2:2007 + A1:2012 EN 60947-5-7:2003 IEC 60947-5-7:2003 Autorizaciones y Certificados Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-25 ... 60 °C (-13 ... 140 °F) Temperatura de almacenaje-40 ... 85 °C (-40 ... 185 °F) Datos mecánicos Tipo de conexiónCable PUR , 5 m     Sección transversal5 x 0,5 mm2 Grado de protecciónIP68 / IP69K Material CarcasaAcero inoxidable 1.4404 / AISI 316L Ventana de LED: VMQ Elastosil LR 3003/Shore 50 A TransductorAcero inoxidable 1.4435 / AISI 316L Masa425 g Ajustes de fábrica SalidaLímite de evaluación A1: 240 mm Límite de evaluación A2: 3000 mm Función de salida: Rampa ascendente Nivel de protección del equipo Gc (nC) CertificadoPF 17 CERT 3944 X Marcas de ATEX II 3G Ex nC IIC T6 Gc X Conformidad con la directiva2014/34/UE EstándaresEN IEC 60079-0:2018 , EN 60079-15:2010 Nivel de protección del equipo Dc (tc) CertificadoPF 17 CERT 3944 X Marcas de ATEX II 3D Ex tc IIIC T80°C Dc X Conformidad con la directiva2014/34/UE EstándaresEN IEC 60079-0:2018 , EN 60079-31:2014 Información general Informaciones complementariasPosición de los interruptores en el adaptador de programación externa: "output load": pull-down "output logic": noninv Classifications SystemClasscode ECLASS 11.027272803 ECLASS 10.0.127272803 ECLASS 9.027272803 ECLASS 8.027272803 ECLASS 5.127272803 ETIM 8.0EC001849 ETIM 7.0EC001849 ETIM 6.0EC001849 ETIM 5.0EC001849 UNSPSC 12.141111960 Extracto de la hoja de datos: Información técnica del  UMC3000-30H-I-5M-3G-3D Descripción del producto Sistema cabezal único Datos generales Rango de detección 200 ... 3000 mm Rango de ajuste240 ... 3000 mm Zona ciega0 ... 200 mm Estándar100 mm x 100 mm Frecuencia del transductoraprox. 100 kHz Retardo de respuesta≤ 200 ms Elementos de indicación y manejo LED verdeIndicación de operación LED amarilloobjeto en el límite de evaluación LED rojopertubación Datos eléctricos Tensión de trabajo10 ... 30 V CC Corriente en vacío≤ 50 mA Retardo a la disponibilidad≤ 400 ms Entrada/salida Tipo de entrada/salida1 conexión de sincronización, bidireccional Nivel 00 ... 1 V Nivel 14 V ... UB Impedancia de entrada> 12 kΩ Corriente de salida< 12 mA Duración del impulso≥ 200 µs Pausa de impulso≥ 2 ms Frecuencia de sincronización Función fase de sincronismo≤ 20 Hz Función multiplexadora≤ 20/n Hz, n = cantidad de sensores n ≤ 10 (ajustes de fábrica: 5 ) Entrada Modo de entrada1 entrada programación Nivel (límite de evaluación 1)0 ... 1 V Nivel (límite de evaluación 2)3 V ... UB Impedancia de entrada> 12 kΩ Duración del impulso2 ... 5 s Salida Tipo de salida1 salida analógica 4 ... 20 mA ResoluciónÁrea de evaluación [mm]/3200, cada uno ≥ 0,4 mm Desviación de la línea característica≤ 0,2 % del valor final Reproducibilidad≤ 0,1 % del valor final Impedancia de carga≤ 500 Ω con UB ≥ 14V ≤ 300 Ω con UB < 14V Influencia de la temperatura≤ 1,5 % del valor final Conformidad con Normas y Directivas Conformidad con la normativa EstándaresEN 60947-5-2:2007+A1:2012 IEC 60947-5-2:2007 + A1:2012 EN 60947-5-7:2003 IEC 60947-5-7:2003 Autorizaciones y Certificados Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Condiciones ambientales Temperatura ambiente-25 ... 60 °C (-13 ... 140 °F) Temperatura de almacenaje-40 ... 85 °C (-40 ... 185 °F) Datos mecánicos Tipo de conexiónCable PUR , 5 m     Sección transversal5 x 0,5 mm2 Grado de protecciónIP68 / IP69K Material CarcasaAcero inoxidable 1.4404 / AISI 316L Ventana de LED: VMQ Elastosil LR 3003/Shore 50 A TransductorAcero inoxidable 1.4435 / AISI 316L Masa425 g Ajustes de fábrica SalidaLímite de evaluación A1: 240 mm Límite de evaluación A2: 3000 mm Función de salida: Rampa ascendente Nivel de protección del equipo Gc (nC) CertificadoPF 17 CERT 3944 X Marcas de ATEX II 3G Ex nC IIC T6 Gc X Conformidad con la directiva2014/34/UE EstándaresEN IEC 60079-0:2018 , EN 60079-15:2010 Nivel de protección del equipo Dc (tc) CertificadoPF 17 CERT 3944 X Marcas de ATEX II 3D Ex tc IIIC T80°C Dc X Conformidad con la directiva2014/34/UE EstándaresEN IEC 60079-0:2018 , EN 60079-31:2014 Información general Informaciones complementariasPosición de los interruptores en el adaptador de programación externa: "output load": pull-down "output logic": noninv Classifications SystemClasscode ECLASS 11.027272803 ECLASS 10.0.127272803 ECLASS 9.027272803 ECLASS 8.027272803 ECLASS 5.127272803 ETIM 8.0EC001849 ETIM 7.0EC001849 ETIM 6.0EC001849 ETIM 5.0EC001849 UNSPSC 12.141111960
