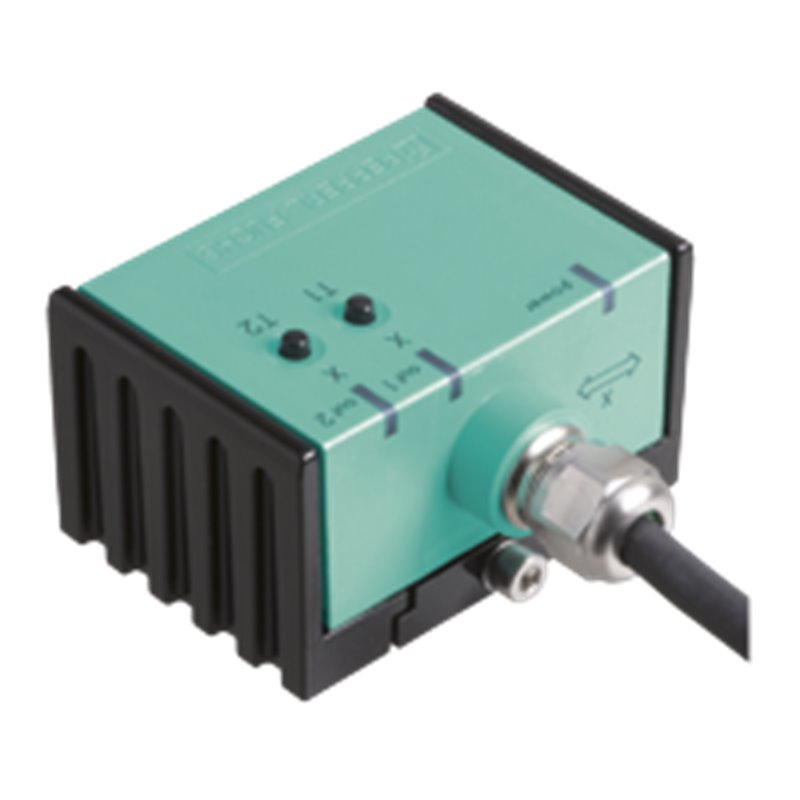

INX360D-F99-I2E2-5M PEPPERL+FUCHS - Part number: 201504

Extracto de la hoja de datos: Información técnica del  INX360D-F99-I2E2-5M Datos generales TipoSensor de inclinación, de 1 eje Rango de medición0 ... 360 ° Precisión absoluta≤ ± 0,5 ° Retardo de respuesta≤ 20 ms Resolución≤ 0,1 ° Reproducibilidad≤ ± 0,1 ° Influencia de la temperatura≤ 0,027 °/K Datos característicos de seguridad funcional MTTFd300 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED, verde TEACH-IN indicación2 LEDs amarillos (estado de conexión), intermitente Pulsador2 teclas ( Aprendizaje del punto de conmutación , Teach-in del rango de evaluación ) Estado de conmutación2 LEDs amarillos: Estado de conmutación (por cada salida) Datos eléctricos Tensión de trabajo10 ... 30 V CC Corriente en vacío≤ 25 mA Retardo a la disponibilidad≤ 200 ms Salida de conmutación Tipo de salida2 salidas de conmutación pnp, N.A. , protegido , protegido contra cortocircuito Corriente de trabajo≤ 100 mA Caída de tensión≤ 3 V Salida analógica Tipo de salida1 Salida de corriente 4 ... 20 mA Resistencia de carga0 ... 200 Ω con UB = 10 ... 18 V 0 ... 500 Ω con UB = 18 ... 30 V Conformidad con Normas y Directivas Conformidad con la normativa Resistencia a choque e impacto100 g según DIN EN 60068-2-27 EstándaresEN 60947-5-2:2007 IEC 60947-5-2:2007 Autorizaciones y Certificados Autorización ULcULus Listed, Class 2 Power Source Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Aprobación de tipo E110R-04 Condiciones ambientales Temperatura ambiente-40 ... 85 °C (-40 ... 185 °F) Temperatura de almacenaje-40 ... 85 °C (-40 ... 185 °F) Datos mecánicos Tipo de conexión5 m, cable PUR 5 x 0,5 mm2 Material de la carcasaPA Grado de protecciónIP68 / IP69K Masa240 g Ajustes de fábrica Salida de conmutación 1-30 ° ... 30 ° Salida de conmutación 2-30 ° ... 30 ° Salida analógica-45 ° ... 45 ° Classifications SystemClasscode ECLASS 11.027271101 ECLASS 10.0.127271101 ECLASS 9.027271190 ECLASS 8.027270790 ECLASS 5.127270790 ETIM 8.0EC003965 ETIM 7.0EC002544 ETIM 6.0EC002544 ETIM 5.0EC002544 UNSPSC 12.141114624 Extracto de la hoja de datos: Información técnica del  INX360D-F99-I2E2-5M Datos generales TipoSensor de inclinación, de 1 eje Rango de medición0 ... 360 ° Precisión absoluta≤ ± 0,5 ° Retardo de respuesta≤ 20 ms Resolución≤ 0,1 ° Reproducibilidad≤ ± 0,1 ° Influencia de la temperatura≤ 0,027 °/K Datos característicos de seguridad funcional MTTFd300 a Duración de servicio (TM)20 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo Indicación de trabajoLED, verde TEACH-IN indicación2 LEDs amarillos (estado de conexión), intermitente Pulsador2 teclas ( Aprendizaje del punto de conmutación , Teach-in del rango de evaluación ) Estado de conmutación2 LEDs amarillos: Estado de conmutación (por cada salida) Datos eléctricos Tensión de trabajo10 ... 30 V CC Corriente en vacío≤ 25 mA Retardo a la disponibilidad≤ 200 ms Salida de conmutación Tipo de salida2 salidas de conmutación pnp, N.A. , protegido , protegido contra cortocircuito Corriente de trabajo≤ 100 mA Caída de tensión≤ 3 V Salida analógica Tipo de salida1 Salida de corriente 4 ... 20 mA Resistencia de carga0 ... 200 Ω con UB = 10 ... 18 V 0 ... 500 Ω con UB = 18 ... 30 V Conformidad con Normas y Directivas Conformidad con la normativa Resistencia a choque e impacto100 g según DIN EN 60068-2-27 EstándaresEN 60947-5-2:2007 IEC 60947-5-2:2007 Autorizaciones y Certificados Autorización ULcULus Listed, Class 2 Power Source Autorización CCCLos productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación. Aprobación de tipo E110R-04 Condiciones ambientales Temperatura ambiente-40 ... 85 °C (-40 ... 185 °F) Temperatura de almacenaje-40 ... 85 °C (-40 ... 185 °F) Datos mecánicos Tipo de conexión5 m, cable PUR 5 x 0,5 mm2 Material de la carcasaPA Grado de protecciónIP68 / IP69K Masa240 g Ajustes de fábrica Salida de conmutación 1-30 ° ... 30 ° Salida de conmutación 2-30 ° ... 30 ° Salida analógica-45 ° ... 45 ° Classifications SystemClasscode ECLASS 11.027271101 ECLASS 10.0.127271101 ECLASS 9.027271190 ECLASS 8.027270790 ECLASS 5.127270790 ETIM 8.0EC003965 ETIM 7.0EC002544 ETIM 6.0EC002544 ETIM 5.0EC002544 UNSPSC 12.141114624
