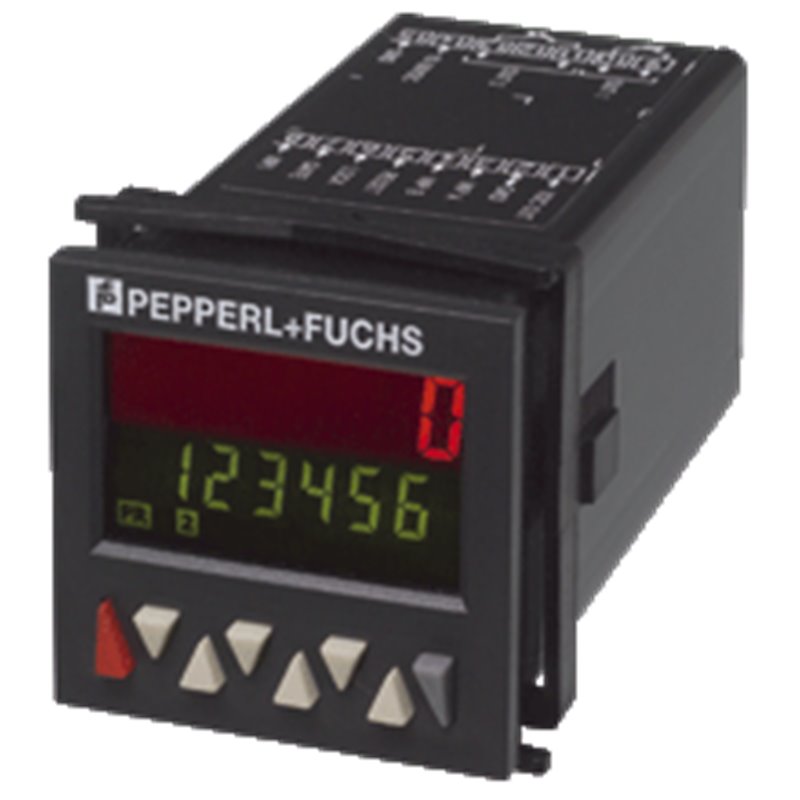

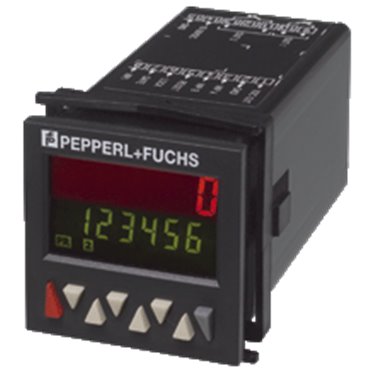

KC-LCDC-48-2R-24VDC PEPPERL+FUCHS - Part number: 214741

Extracto de la hoja de datos: Información técnica del  KC-LCDC-48-2R-24VDC Descripción del producto Contador de preselección LCD con 2 salidas de relé y 24 VCC de tensión de alimentación Datos generales Preseleccióndoble Almacenaje de datos> 10 años, EEPROM Programaciónconducido por menú vía teclado Datos característicos de seguridad funcional MTTFd410 a Duración de servicio (TM)10 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo TipoPantalla LC de 2 líneas, 2 x 6 segmentos con signos Multicolor, iluminación de fondo Valor de Displayaltura de digitos 9 mm Preselecciónaltura de digitos 7 mm Bloqueo de tecladoa través de potencial "high" en la salida "LOCK" Punto decimal0 hasta max. 5 decimales Factor de escala0,0001 ... 99,9999 Resetmanual o externo Datos eléctricos Seguro10 … 30 V CC: T 0,2 A Tensión de trabajo10 ... 30 V CC Consumo de potenciamáx. 1,5 W Entrada ConexiónEntradas de contaje: A y B Entradas de control/reset: LOCK, RESET, GATE, MPI Tensión de la señal High0,6 x Ue ... 30 V CC Low0 ... 0,2 x Ue Frecuencia del contaje30 Hz / 55 kHz Duración de impulso mínimaEntradas de control/reset: 10 ms / 1 ms Impedancia5 kOhm Modos de contaje Contador de impulsosContaje con la dirección de contaje (cnt.dir),Contaje diferencial (up.dn),Contaje adelante/atrás (quad), Contaje acumulativo (up.up),Contaje adelante/atrás x 2 (quad 2),Contaje adelante/atrás x 4 (quad 4),otras funciones para entrada de contaje A y entrada de contaje B: A/B, (A-B)/A x 100 % Contador de frecuenciaFunciones para entrada A y entrada B: A, A-B, A+B quad, A/B, (A-B)/A x 100 % Contador de tiempoMedición de tiempo a través de la entrada GATE,Entrada de contaje A: Inicio, Entrada de contaje B: Parada (InpA.InpB.),Entrada de contaje B: Inicio/Parada (InpB.InpB.), Medición de tiempo a través de la entrada RESET (Auto) Salida Reléscontacto alterno , Contacto NA Tensión de conmutaciónmáx. 250 V CA / 110 V CC Corriente de conmutaciónmáx. 3 A CA/CC, min. 30 mA CC, Potencia de conmutaciónmáx. 750 VA / 90 W Alimentación de sensorLa tensión de alimentación conectada está conectada mediante conexión directa,máx. 80 mA Salida IRelé con contacto NA, NC o NA prog. Vida útil2 x 107 conmutaciones Vida útil eléctrica1 x 105 Histéresis a 3 A Salida IIRelé con contacto de conmutación Vida útil2 x 107 conmutaciones Vida útil eléctrica5 x 104 Histéresis a 3 A Tiempo de respuestaRelé: aprox. 7 ms Contador de frecuencia: 100/600 ms Conformidad con Normas y Directivas Conformidad con la directiva Directiva CEM 2004/108/CEEN 61000-6-2:2005 Conformidad con la normativa Aviso de perturbaciónDIN EN 55011:2009, Clase B Fuerza mec.soportableEN 60068-2-6:2008 10 … 55 Hz / 1 mm / XYZ 30 min en cada dirección Resistencia a choque e impactoEN 60068-2-27:1995 100 G / 2 ms / XYZ3 veces en cada dirección Condiciones ambientales Temperatura ambiente-20 ... 65 °C (-4 ... 149 °F) Temperatura de almacenaje-25 ... 75 °C (-13 ... 167 °F) Humedad del aire relativa≤ 93 % a 40 °C (no condensado) Altitud de utilización0 ... 2000 m Datos mecánicos Grado de protecciónIP65 (frontal) Masaaprox. 138 g Dimensiones48 mm x 48 mm x 109,8 mm Classifications SystemClasscode ECLASS 11.027210301 ECLASS 10.0.127210301 ECLASS 9.027210301 ECLASS 8.027210301 ECLASS 5.127210301 ETIM 8.0EC002300 ETIM 7.0EC002300 ETIM 6.0EC002300 ETIM 5.0EC000677 UNSPSC 12.141111902 Extracto de la hoja de datos: Información técnica del  KC-LCDC-48-2R-24VDC Descripción del producto Contador de preselección LCD con 2 salidas de relé y 24 VCC de tensión de alimentación Datos generales Preseleccióndoble Almacenaje de datos> 10 años, EEPROM Programaciónconducido por menú vía teclado Datos característicos de seguridad funcional MTTFd410 a Duración de servicio (TM)10 a Factor de cobertura de diagnóstico (DC)0 % Elementos de indicación y manejo TipoPantalla LC de 2 líneas, 2 x 6 segmentos con signos Multicolor, iluminación de fondo Valor de Displayaltura de digitos 9 mm Preselecciónaltura de digitos 7 mm Bloqueo de tecladoa través de potencial "high" en la salida "LOCK" Punto decimal0 hasta max. 5 decimales Factor de escala0,0001 ... 99,9999 Resetmanual o externo Datos eléctricos Seguro10 … 30 V CC: T 0,2 A Tensión de trabajo10 ... 30 V CC Consumo de potenciamáx. 1,5 W Entrada ConexiónEntradas de contaje: A y B Entradas de control/reset: LOCK, RESET, GATE, MPI Tensión de la señal High0,6 x Ue ... 30 V CC Low0 ... 0,2 x Ue Frecuencia del contaje30 Hz / 55 kHz Duración de impulso mínimaEntradas de control/reset: 10 ms / 1 ms Impedancia5 kOhm Modos de contaje Contador de impulsosContaje con la dirección de contaje (cnt.dir),Contaje diferencial (up.dn),Contaje adelante/atrás (quad), Contaje acumulativo (up.up),Contaje adelante/atrás x 2 (quad 2),Contaje adelante/atrás x 4 (quad 4),otras funciones para entrada de contaje A y entrada de contaje B: A/B, (A-B)/A x 100 % Contador de frecuenciaFunciones para entrada A y entrada B: A, A-B, A+B quad, A/B, (A-B)/A x 100 % Contador de tiempoMedición de tiempo a través de la entrada GATE,Entrada de contaje A: Inicio, Entrada de contaje B: Parada (InpA.InpB.),Entrada de contaje B: Inicio/Parada (InpB.InpB.), Medición de tiempo a través de la entrada RESET (Auto) Salida Reléscontacto alterno , Contacto NA Tensión de conmutaciónmáx. 250 V CA / 110 V CC Corriente de conmutaciónmáx. 3 A CA/CC, min. 30 mA CC, Potencia de conmutaciónmáx. 750 VA / 90 W Alimentación de sensorLa tensión de alimentación conectada está conectada mediante conexión directa,máx. 80 mA Salida IRelé con contacto NA, NC o NA prog. Vida útil2 x 107 conmutaciones Vida útil eléctrica1 x 105 Histéresis a 3 A Salida IIRelé con contacto de conmutación Vida útil2 x 107 conmutaciones Vida útil eléctrica5 x 104 Histéresis a 3 A Tiempo de respuestaRelé: aprox. 7 ms Contador de frecuencia: 100/600 ms Conformidad con Normas y Directivas Conformidad con la directiva Directiva CEM 2004/108/CEEN 61000-6-2:2005 Conformidad con la normativa Aviso de perturbaciónDIN EN 55011:2009, Clase B Fuerza mec.soportableEN 60068-2-6:2008 10 … 55 Hz / 1 mm / XYZ 30 min en cada dirección Resistencia a choque e impactoEN 60068-2-27:1995 100 G / 2 ms / XYZ3 veces en cada dirección Condiciones ambientales Temperatura ambiente-20 ... 65 °C (-4 ... 149 °F) Temperatura de almacenaje-25 ... 75 °C (-13 ... 167 °F) Humedad del aire relativa≤ 93 % a 40 °C (no condensado) Altitud de utilización0 ... 2000 m Datos mecánicos Grado de protecciónIP65 (frontal) Masaaprox. 138 g Dimensiones48 mm x 48 mm x 109,8 mm Classifications SystemClasscode ECLASS 11.027210301 ECLASS 10.0.127210301 ECLASS 9.027210301 ECLASS 8.027210301 ECLASS 5.127210301 ETIM 8.0EC002300 ETIM 7.0EC002300 ETIM 6.0EC002300 ETIM 5.0EC000677 UNSPSC 12.141111902
