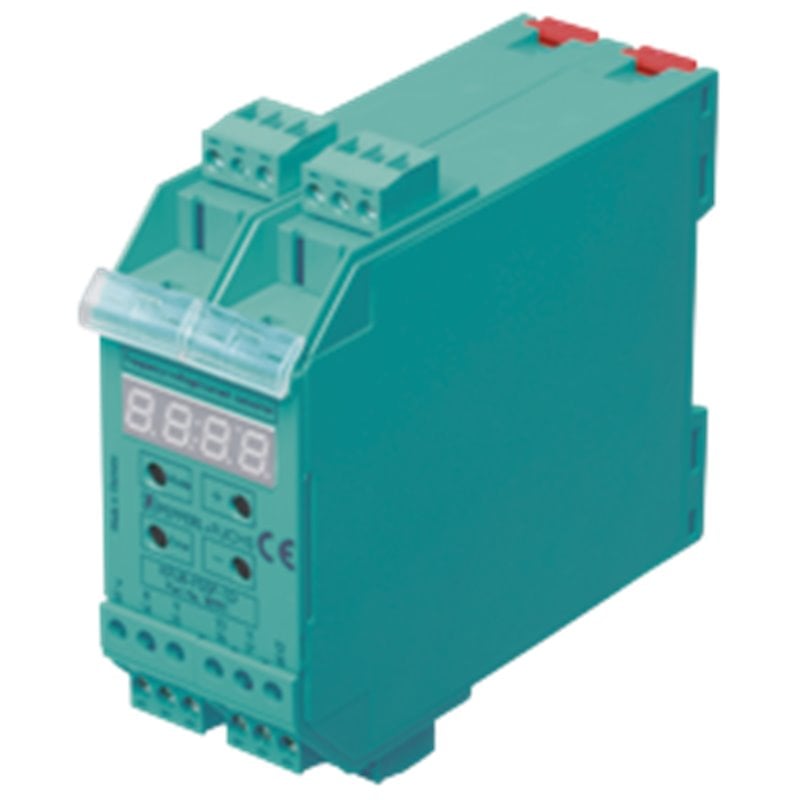

KFU8-FSSP-1.D PEPPERL+FUCHS - Part number: 181191

Extracto de la hoja de datos: Información técnica del  KFU8-FSSP-1.D Descripción del producto Conversor de frecuencia-tensión-corrienteVersión de 40 kHz Datos característicos de seguridad funcional MTTFd100 a Alimentación Tensión de medición200 ... 230 V CA ; 100 … 130 V CA; 50 Hz 20 V CC ... 30 V CC SeguroFusible externo 4 A Consumo de potenciaCA: < 5 VADC: < 5 W Elementos de indicación y manejo TipoDisplay de 7 segmentos de 4 dígitos, rojo, altura de cifra de 7 mm Rango de Display0,002 ... 9999 Hz ó0,01 ... 9999 mín-1 Parametrizaciónconducido por menú vía teclado Entrada 1 Conexiónterminales 8-, 9+ Tipos de sensores conectablesSensores NAMUR según DIN EN 60947-5-6 Tensión en vacío8,2 V CC Corriente de cortocircuito6,5 mA Punto de conmutación1,2 ... 2,1 mA , histéresis aprox. 0,2 mA Impedancia1,2 kOhm Entrada 2 Punto de conmutaciónhigh: 16 ... 30 V CC; max.10 mA; Ri ≅ 3 kΩlow: 0 ... 6 V CC ConexiónBornes 7+, alimentación de sensor 13Bornes 14, 15 entrada npn/pnp (separado galvánicamente) Tipos de sensores conectablesSensores de proximidad de 2, 3 y 4 hilos y Generadores de impulsos incrementales Alimentación de sensor19 ... 28 V CC desestabilizado; ≤ 30 mA protegido contra cortocircuito Salida Salida de tensión analógica0 ... 10 V CC; 2 ... 10 V CC; máx. 30 mA; Resolución: 12 mV; Ri ≥ 330 Ω (borne 5+, 6-) Salida de corriente analógica0 ... 20 mA; 4 ... 20 mA; Resolución: 25 µA; Ri ≤ 600 Ω (Terminal 4-, 5+) Conmutación progresiva digital≥ (Ub -3 V), 20 mA, resistente a cortocircuitos (terminal 1-, 2+) con división de frecuencias Fen /1 ... Fen /9999 Características de transferencia Frecuencia de entrada≤ 40000 Hz, Duración/Pausa del impulso: ≥ 12 µs Desviación≤ 0,2 % del valor final Intervalo de cambi5 ms (tiempo de elaboración interna del proceso) Conformidad con la normativa Compatibilidad electromagnéticasegún EN 50081-2/EN 50082-2 Condiciones ambientales Temperatura ambiente-25 ... 40 °C (-13 ... 104 °F) Temperatura de almacenaje-40 ... 85 °C (-40 ... 185 °F) Humedad del aire relativamáx. 80 %, sin condensar Altitud de utilización0 ... 2000 m Condiciones de utilizaciónEl equipo únicamente debe utilizarse en interiores. Datos mecánicos Disposición de conexionesPrecaución: Tenga en cuenta que el dispositivo sólo se puede conectar a una fuente de alimentación conmutable. El acceso al conmutador o interruptor debe resultar fácil y este debe estar identificado como separador del dispositivo. Grado de protecciónIP20 ConexiónBornes extraíbles codificados , sección transversal máx. 0,34 ... 2,5 mm2 TipoCarcasa de bornes modular de Makrolon, sistema KF Para su uso en el armario de conmutación/módulo del armario de conmutación Fijaciónfijado con pinza en raíl estándar de 35 mm o tornillos de fijación Classifications SystemClasscode ECLASS 11.027210904 ECLASS 10.0.127210904 ECLASS 9.027210904 ECLASS 8.027210904 ECLASS 5.127210904 ETIM 8.0EC002918 ETIM 7.0EC002918 ETIM 6.0EC002918 ETIM 5.0EC002475 UNSPSC 12.139121007 Extracto de la hoja de datos: Información técnica del  KFU8-FSSP-1.D Descripción del producto Conversor de frecuencia-tensión-corrienteVersión de 40 kHz Datos característicos de seguridad funcional MTTFd100 a Alimentación Tensión de medición200 ... 230 V CA ; 100 … 130 V CA; 50 Hz 20 V CC ... 30 V CC SeguroFusible externo 4 A Consumo de potenciaCA: < 5 VADC: < 5 W Elementos de indicación y manejo TipoDisplay de 7 segmentos de 4 dígitos, rojo, altura de cifra de 7 mm Rango de Display0,002 ... 9999 Hz ó0,01 ... 9999 mín-1 Parametrizaciónconducido por menú vía teclado Entrada 1 Conexiónterminales 8-, 9+ Tipos de sensores conectablesSensores NAMUR según DIN EN 60947-5-6 Tensión en vacío8,2 V CC Corriente de cortocircuito6,5 mA Punto de conmutación1,2 ... 2,1 mA , histéresis aprox. 0,2 mA Impedancia1,2 kOhm Entrada 2 Punto de conmutaciónhigh: 16 ... 30 V CC; max.10 mA; Ri ≅ 3 kΩlow: 0 ... 6 V CC ConexiónBornes 7+, alimentación de sensor 13Bornes 14, 15 entrada npn/pnp (separado galvánicamente) Tipos de sensores conectablesSensores de proximidad de 2, 3 y 4 hilos y Generadores de impulsos incrementales Alimentación de sensor19 ... 28 V CC desestabilizado; ≤ 30 mA protegido contra cortocircuito Salida Salida de tensión analógica0 ... 10 V CC; 2 ... 10 V CC; máx. 30 mA; Resolución: 12 mV; Ri ≥ 330 Ω (borne 5+, 6-) Salida de corriente analógica0 ... 20 mA; 4 ... 20 mA; Resolución: 25 µA; Ri ≤ 600 Ω (Terminal 4-, 5+) Conmutación progresiva digital≥ (Ub -3 V), 20 mA, resistente a cortocircuitos (terminal 1-, 2+) con división de frecuencias Fen /1 ... Fen /9999 Características de transferencia Frecuencia de entrada≤ 40000 Hz, Duración/Pausa del impulso: ≥ 12 µs Desviación≤ 0,2 % del valor final Intervalo de cambi5 ms (tiempo de elaboración interna del proceso) Conformidad con la normativa Compatibilidad electromagnéticasegún EN 50081-2/EN 50082-2 Condiciones ambientales Temperatura ambiente-25 ... 40 °C (-13 ... 104 °F) Temperatura de almacenaje-40 ... 85 °C (-40 ... 185 °F) Humedad del aire relativamáx. 80 %, sin condensar Altitud de utilización0 ... 2000 m Condiciones de utilizaciónEl equipo únicamente debe utilizarse en interiores. Datos mecánicos Disposición de conexionesPrecaución: Tenga en cuenta que el dispositivo sólo se puede conectar a una fuente de alimentación conmutable. El acceso al conmutador o interruptor debe resultar fácil y este debe estar identificado como separador del dispositivo. Grado de protecciónIP20 ConexiónBornes extraíbles codificados , sección transversal máx. 0,34 ... 2,5 mm2 TipoCarcasa de bornes modular de Makrolon, sistema KF Para su uso en el armario de conmutación/módulo del armario de conmutación Fijaciónfijado con pinza en raíl estándar de 35 mm o tornillos de fijación Classifications SystemClasscode ECLASS 11.027210904 ECLASS 10.0.127210904 ECLASS 9.027210904 ECLASS 8.027210904 ECLASS 5.127210904 ETIM 8.0EC002918 ETIM 7.0EC002918 ETIM 6.0EC002918 ETIM 5.0EC002475 UNSPSC 12.139121007
