SM1X15400P - Lovato - Interruttore automatico per protezione motore SM1P-R

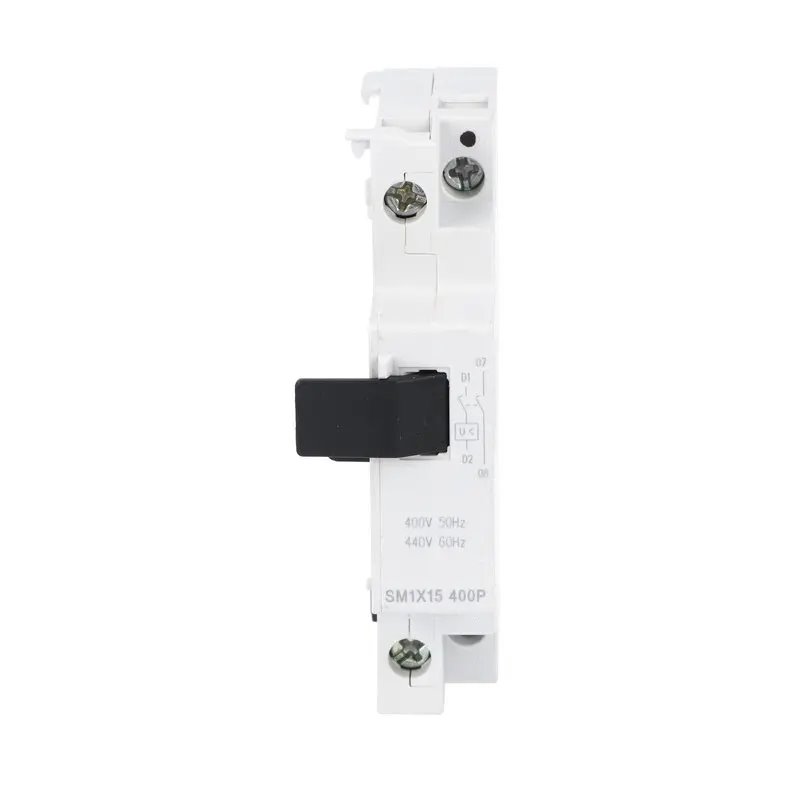

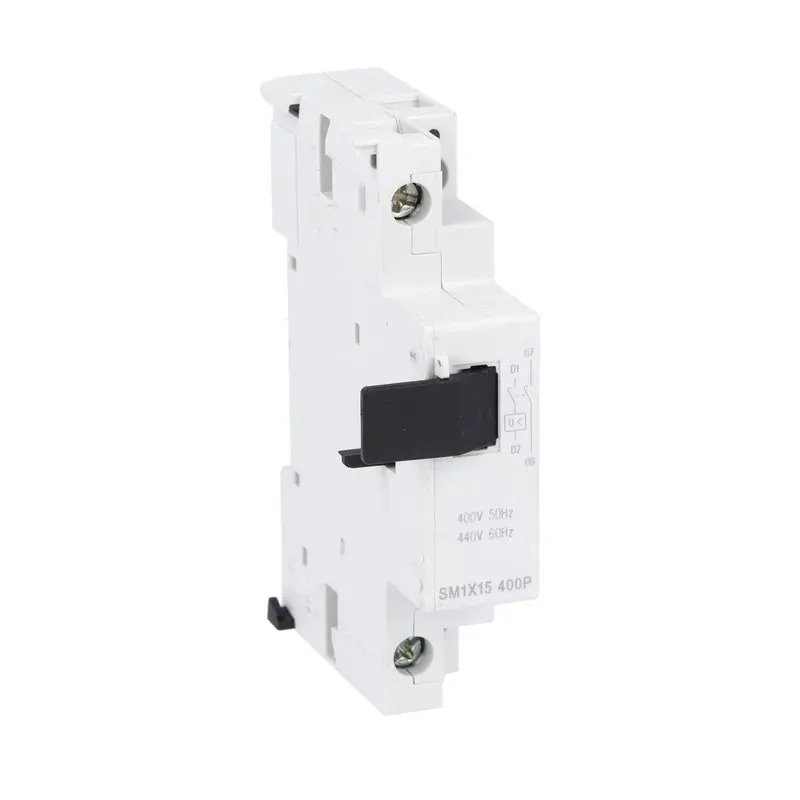

<h3>Bobina di minima tensione per sgancio controllato</h3><p>Questa bobina di minima tensione apre il dispositivo associato quando la tensione di comando scende sotto la soglia operativa. È indicata per circuiti nei quali una caduta di tensione deve provocare un arresto controllato e impedire il riavvio automatico.</p><h4>Tensione di comando e comportamento in guasto</h4><p>Tensione di comando 400 VAC 50 Hz; contatti anticipati. La tensione nominale della bobina deve corrispondere al circuito ausiliario del quadro. Le versioni con contatti anticipati consentono di gestire sequenze di comando in cui il consenso elettrico deve essere stabilito prima della chiusura del dispositivo principale.</p><h4>Integrazione nei circuiti di sicurezza</h4><p>Nel quadro, la bobina si collega al circuito di comando e agisce sul meccanismo di apertura del dispositivo. In messa in servizio verificare alimentazione, caduta controllata, ripristino e coerenza con la logica di arresto prevista dalla macchina.</p><h4>Identificazione e ricambio</h4><p>Per la sostituzione in manutenzione, confrontare funzione del circuito, dati elettrici e posizione nel quadro prima di rimuovere il componente installato. Questa verifica evita scambi tra accessori meccanici, dispositivi di comando, elementi di segnalazione e organi di sgancio, mantenendo invariata la logica del gruppo e riducendo i tempi di fermo macchina. Nei gruppi con più dispositivi affiancati, la stessa verifica aiuta anche a mantenere ordinati riferimenti di cablaggio, accessori montati e sequenza di prova del quadro. Il controllo finale deve confermare accessibilità, stabilità del fissaggio e coerenza con la documentazione elettrica della macchina.</p> <h3>Bobina di minima tensione per sgancio controllato</h3><p>Questa bobina di minima tensione apre il dispositivo associato quando la tensione di comando scende sotto la soglia operativa. È indicata per circuiti nei quali una caduta di tensione deve provocare un arresto controllato e impedire il riavvio automatico.</p><h4>Tensione di comando e comportamento in guasto</h4><p>Tensione di comando 400 VAC 50 Hz; contatti anticipati. La tensione nominale della bobina deve corrispondere al circuito ausiliario del quadro. Le versioni con contatti anticipati consentono di gestire sequenze di comando in cui il consenso elettrico deve essere stabilito prima della chiusura del dispositivo principale.</p><h4>Integrazione nei circuiti di sicurezza</h4><p>Nel quadro, la bobina si collega al circuito di comando e agisce sul meccanismo di apertura del dispositivo. In messa in servizio verificare alimentazione, caduta controllata, ripristino e coerenza con la logica di arresto prevista dalla macchina.</p><h4>Identificazione e ricambio</h4><p>Per la sostituzione in manutenzione, confrontare funzione del circuito, dati elettrici e posizione nel quadro prima di rimuovere il componente installato. Questa verifica evita scambi tra accessori meccanici, dispositivi di comando, elementi di segnalazione e organi di sgancio, mantenendo invariata la logica del gruppo e riducendo i tempi di fermo macchina. Nei gruppi con più dispositivi affiancati, la stessa verifica aiuta anche a mantenere ordinati riferimenti di cablaggio, accessori montati e sequenza di prova del quadro. Il controllo finale deve confermare accessibilità, stabilità del fissaggio e coerenza con la documentazione elettrica della macchina.</p>
