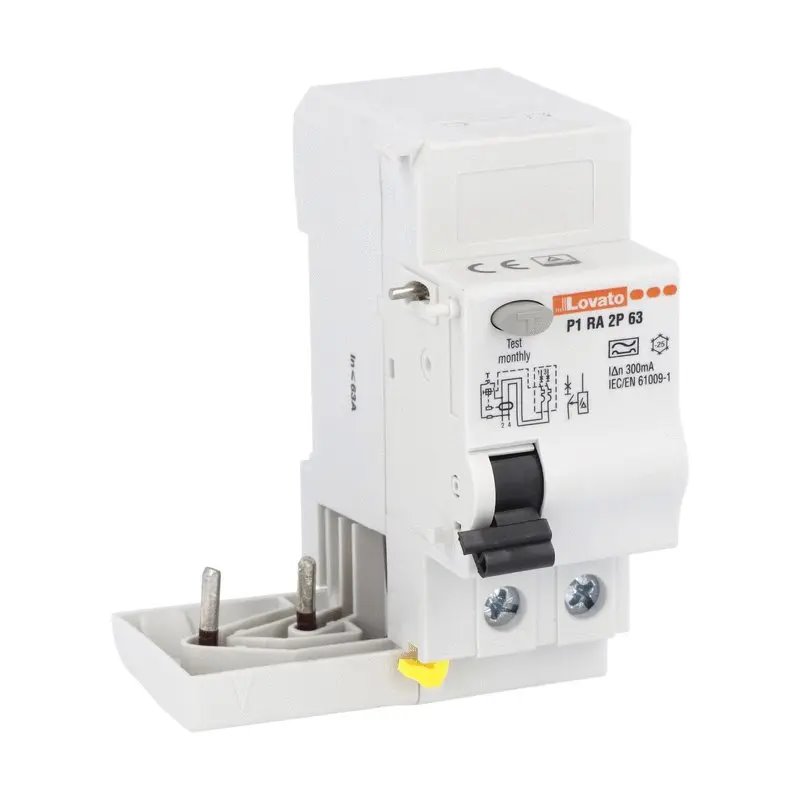

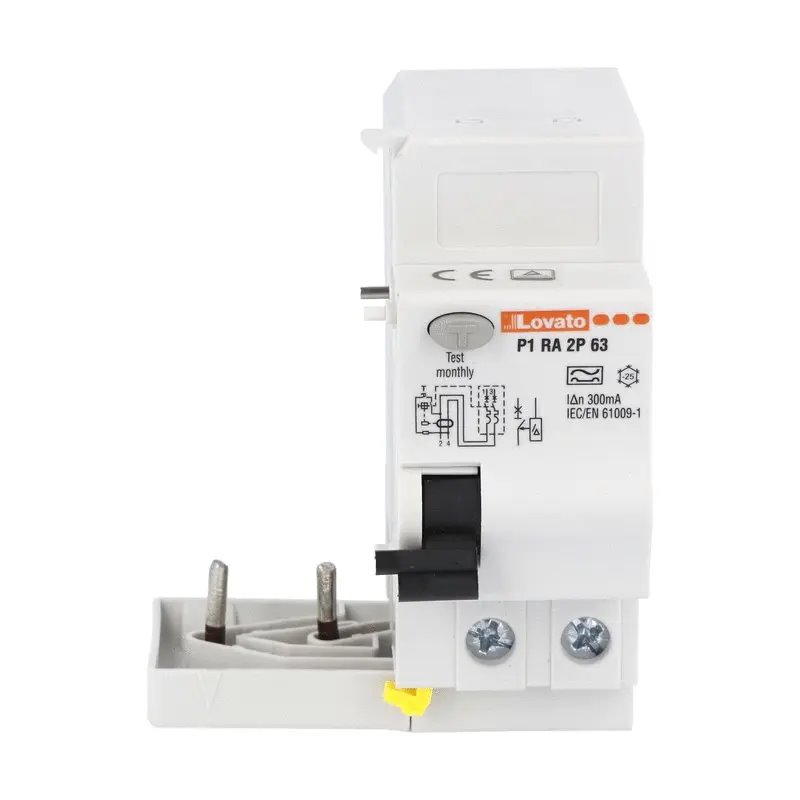

P1RA2P63A030 - Lovato - Interruttore differenziale

<h3>Protezione differenziale per quadri modulari</h3><p>Questo dispositivo differenziale protegge circuiti elettrici modulari rilevando la corrente di dispersione e scollegando la linea interessata secondo la funzione del dispositivo. Si utilizza in quadri macchina, distribuzione e circuiti ausiliari dove la protezione dai guasti verso terra deve essere coordinata con l'eventuale protezione da sovracorrente.</p><h4>Dati differenziali e circuito</h4><p>tipo dispositivo residual current block; corrente nominale 63 A; corrente differenziale nominale 30 mA; tipo differenziale A; poli 2. La scelta deve seguire corrente nominale, valore differenziale, tipo dispositivo e configurazione poli. Le versioni RCBO combinano funzione differenziale e protezione da sovracorrente, mentre blocchi e interruttori differenziali devono essere abbinati alla partenza protetta e allo schema di cablaggio dell'impianto.</p><h4>Prova e manutenzione</h4><p>Durante la messa in servizio identificare il circuito protetto, verificare l'assegnazione dei morsetti e controllare la funzione di sgancio secondo la procedura del quadro. Per la sostituzione confrontare corrente nominale, corrente differenziale, tipo, disposizione poli e curva o potere di interruzione quando presenti, quindi ripetere controlli funzionali e di continuità.</p><p>Una marcatura chiara aiuta a distinguere circuiti differenziali con sensibilità o tipo diversi. È importante quando più dispositivi proteggono partenze vicine nella stessa fila del quadro.</p><p>La documentazione del quadro deve indicare quali carichi sono a valle di ogni dispositivo differenziale e se il dispositivo include anche protezione da sovracorrente. In diagnosi questo evita di confondere uno sgancio per guasto verso terra con uno sgancio per sovraccarico e mantiene il ricambio collegato alla partenza reale.</p><p>Questo approccio mantiene ordinata la protezione, semplifica i controlli periodici e riduce gli errori di cablaggio quando il quadro viene ampliato o una partenza viene modificata.</p> <h3>Protezione differenziale per quadri modulari</h3><p>Questo dispositivo differenziale protegge circuiti elettrici modulari rilevando la corrente di dispersione e scollegando la linea interessata secondo la funzione del dispositivo. Si utilizza in quadri macchina, distribuzione e circuiti ausiliari dove la protezione dai guasti verso terra deve essere coordinata con l'eventuale protezione da sovracorrente.</p><h4>Dati differenziali e circuito</h4><p>tipo dispositivo residual current block; corrente nominale 63 A; corrente differenziale nominale 30 mA; tipo differenziale A; poli 2. La scelta deve seguire corrente nominale, valore differenziale, tipo dispositivo e configurazione poli. Le versioni RCBO combinano funzione differenziale e protezione da sovracorrente, mentre blocchi e interruttori differenziali devono essere abbinati alla partenza protetta e allo schema di cablaggio dell'impianto.</p><h4>Prova e manutenzione</h4><p>Durante la messa in servizio identificare il circuito protetto, verificare l'assegnazione dei morsetti e controllare la funzione di sgancio secondo la procedura del quadro. Per la sostituzione confrontare corrente nominale, corrente differenziale, tipo, disposizione poli e curva o potere di interruzione quando presenti, quindi ripetere controlli funzionali e di continuità.</p><p>Una marcatura chiara aiuta a distinguere circuiti differenziali con sensibilità o tipo diversi. È importante quando più dispositivi proteggono partenze vicine nella stessa fila del quadro.</p><p>La documentazione del quadro deve indicare quali carichi sono a valle di ogni dispositivo differenziale e se il dispositivo include anche protezione da sovracorrente. In diagnosi questo evita di confondere uno sgancio per guasto verso terra con uno sgancio per sovraccarico e mantiene il ricambio collegato alla partenza reale.</p><p>Questo approccio mantiene ordinata la protezione, semplifica i controlli periodici e riduce gli errori di cablaggio quando il quadro viene ampliato o una partenza viene modificata.</p>
