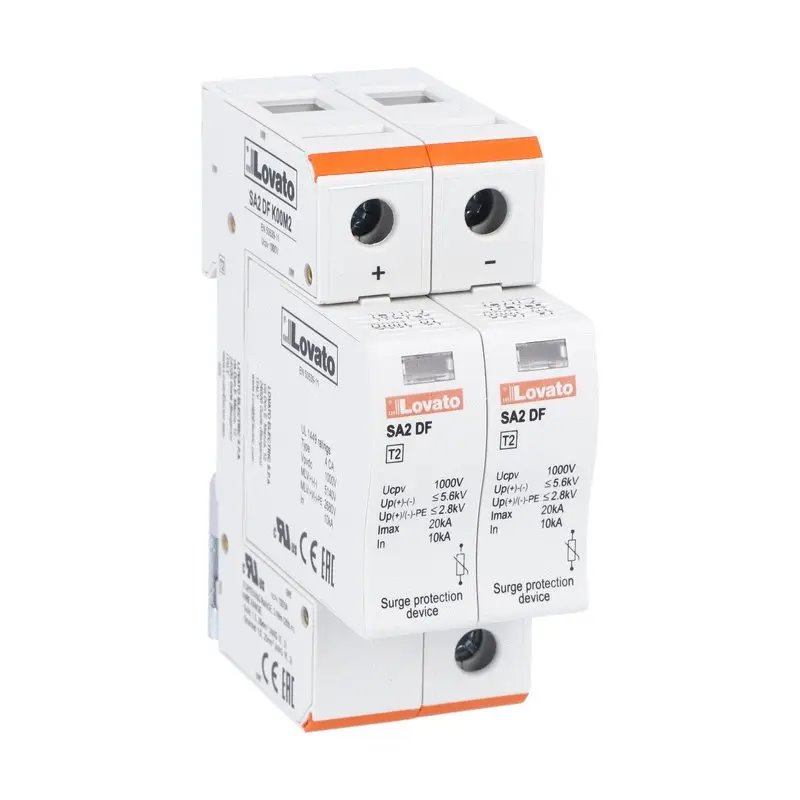

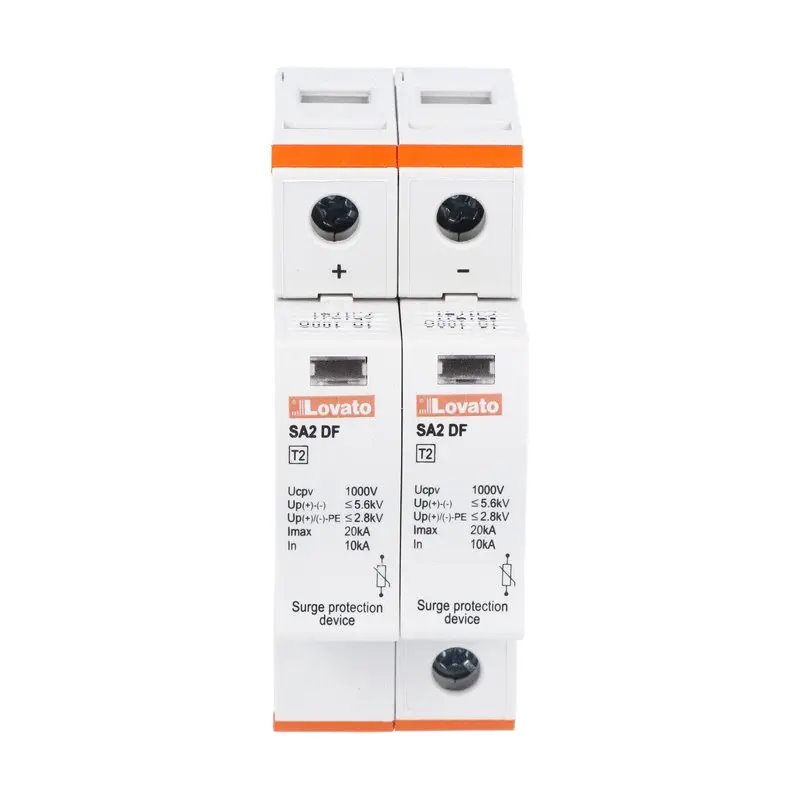

SA2DFK00M2 - Lovato - Dispositivo di protezione contro le sovratensioni

<h3>Scaricatore di sovratensione per quadri elettrici</h3><p>Questo componente di protezione contro le sovratensioni limita le sovratensioni transitorie nei quadri elettrici e protegge le apparecchiature a valle dagli eventi impulsivi. Si utilizza nel comando macchina, nella distribuzione e nei circuiti fotovoltaici quando indicato, dove la corrente di sovratensione deve essere deviata attraverso un percorso protettivo coordinato.</p><h4>Dati sovratensione e coordinamento circuito</h4><p>tipo componente scaricatore di sovratensione; tipo SPD type 2; tensione 1000 VDC; contatto remoto senza contatto remoto; applicazione fotovoltaica. La scelta deve seguire tipo SPD, valori di corrente di scarica, disposizione poli, livello di tensione e presenza di eventuale contatto di segnalazione remoto. Le cartucce estraibili devono corrispondere alla base e al circuito protetto affinché la manutenzione ripristini la stessa funzione protettiva.</p><h4>Ispezione e sostituzione</h4><p>Durante il servizio controllare indicatore o segnale remoto, confrontare i dati della cartuccia con la base installata e verificare il collegamento al percorso del conduttore di protezione. Dopo la sostituzione ripristinare le marcature e ripetere l'ispezione visiva prima della rimessa in funzione del quadro.</p><p>La documentazione del quadro deve identificare linea protetta, percorso di terra ed eventuale segnale remoto usato dal sistema di monitoraggio. Quando si sostituisce una cartuccia, mantenere lo stesso tipo di scaricatore, valore di corrente e livello di tensione, quindi controllare lo stato dell'indicatore prima di chiudere il quadro.</p><p>Un coordinamento corretto rende più semplice anche l'ispezione periodica: l'operatore può leggere l'indicazione locale, confrontarla con l'allarme remoto quando presente e capire subito se il percorso protettivo è ancora pronto a deviare la successiva sovratensione transitoria.</p><p>Nei quadri con distribuzione e automazione, una marcatura coerente della partenza protetta aiuta la manutenzione a distinguere linee di alimentazione, comando e fotovoltaico durante l'ispezione.</p> <h3>Scaricatore di sovratensione per quadri elettrici</h3><p>Questo componente di protezione contro le sovratensioni limita le sovratensioni transitorie nei quadri elettrici e protegge le apparecchiature a valle dagli eventi impulsivi. Si utilizza nel comando macchina, nella distribuzione e nei circuiti fotovoltaici quando indicato, dove la corrente di sovratensione deve essere deviata attraverso un percorso protettivo coordinato.</p><h4>Dati sovratensione e coordinamento circuito</h4><p>tipo componente scaricatore di sovratensione; tipo SPD type 2; tensione 1000 VDC; contatto remoto senza contatto remoto; applicazione fotovoltaica. La scelta deve seguire tipo SPD, valori di corrente di scarica, disposizione poli, livello di tensione e presenza di eventuale contatto di segnalazione remoto. Le cartucce estraibili devono corrispondere alla base e al circuito protetto affinché la manutenzione ripristini la stessa funzione protettiva.</p><h4>Ispezione e sostituzione</h4><p>Durante il servizio controllare indicatore o segnale remoto, confrontare i dati della cartuccia con la base installata e verificare il collegamento al percorso del conduttore di protezione. Dopo la sostituzione ripristinare le marcature e ripetere l'ispezione visiva prima della rimessa in funzione del quadro.</p><p>La documentazione del quadro deve identificare linea protetta, percorso di terra ed eventuale segnale remoto usato dal sistema di monitoraggio. Quando si sostituisce una cartuccia, mantenere lo stesso tipo di scaricatore, valore di corrente e livello di tensione, quindi controllare lo stato dell'indicatore prima di chiudere il quadro.</p><p>Un coordinamento corretto rende più semplice anche l'ispezione periodica: l'operatore può leggere l'indicazione locale, confrontarla con l'allarme remoto quando presente e capire subito se il percorso protettivo è ancora pronto a deviare la successiva sovratensione transitoria.</p><p>Nei quadri con distribuzione e automazione, una marcatura coerente della partenza protetta aiuta la manutenzione a distinguere linee di alimentazione, comando e fotovoltaico durante l'ispezione.</p>
