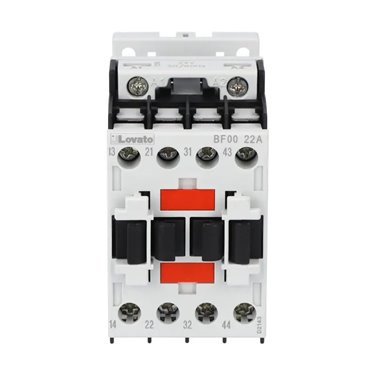

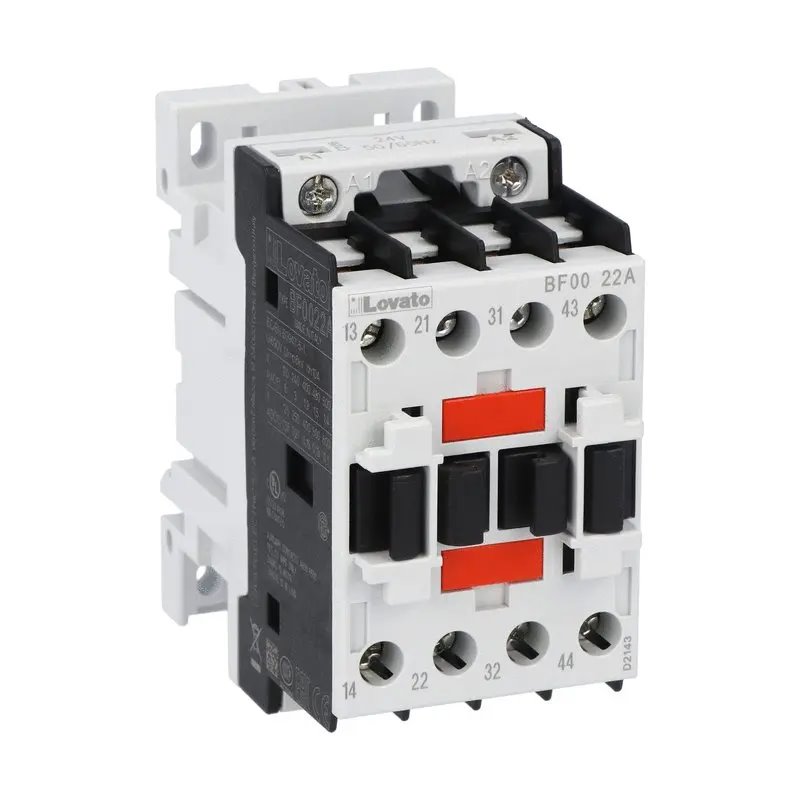

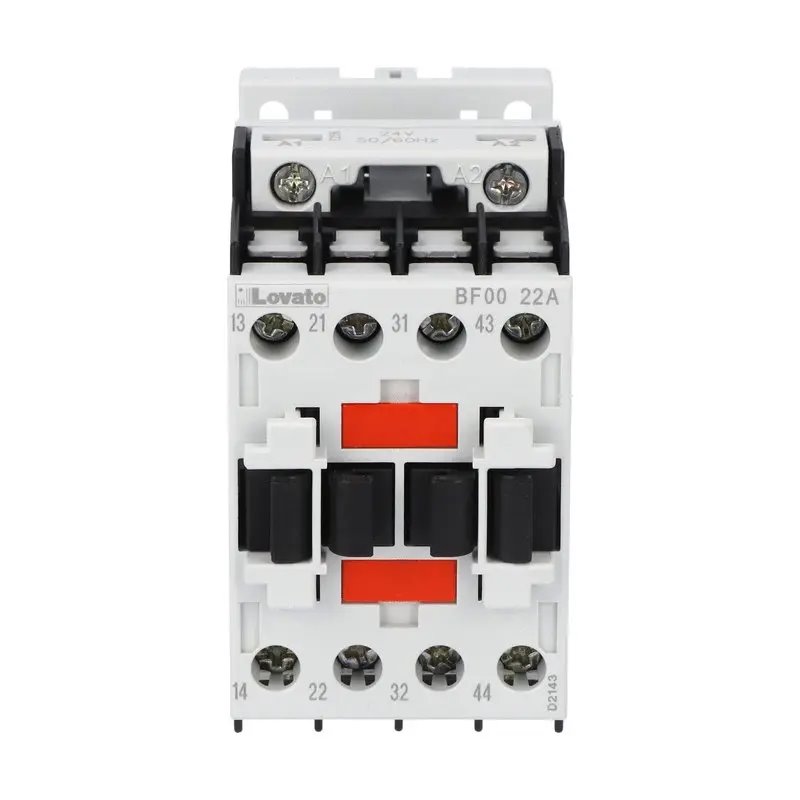

BF0022A12060 - Lovato - Contattore BF/B

<h3>Relè ausiliario per circuiti di comando</h3><p>Questo relè ausiliario gestisce circuiti di comando in quadri macchina, linee di automazione e gruppi avviatore. È pensato per interblocchi, consensi, logiche cablate e segnalazioni di stato quando servono più contatti comandati dalla stessa bobina.</p><h4>Bobina, contatti e prestazioni elettriche</h4><p>4 poli, Ui 690 V, Uimp 6 kV, Ith 10 A a 40°C, frequenza operativa 25-400 Hz e protezione con fusibile gG 16 A; tensione di comando 220 VAC 60 Hz; configurazione contatti 2 NO + 2 NC. La tensione di comando identifica la bobina da integrare nel circuito ausiliario, mentre la configurazione dei contatti definisce il numero di segnali disponibili per logiche di marcia, arresto, consenso o interblocco. La struttura a più poli permette una distribuzione ordinata dei segnali nel quadro.</p><h4>Uso in automazione e manutenzione</h4><p>Nel cablaggio, separare i circuiti di comando dai percorsi di potenza e marcare chiaramente ogni contatto utilizzato. In manutenzione, confrontare tensione bobina e schema contatti prima della sostituzione, così il comportamento della logica cablata resta invariato.</p><h4>Identificazione e ricambio</h4><p>Per la sostituzione in manutenzione, confrontare funzione del circuito, dati elettrici e posizione nel quadro prima di rimuovere il componente installato. Questa verifica evita scambi tra accessori meccanici, dispositivi di comando, elementi di segnalazione e organi di sgancio, mantenendo invariata la logica del gruppo e riducendo i tempi di fermo macchina. Nei gruppi con più dispositivi affiancati, la stessa verifica aiuta anche a mantenere ordinati riferimenti di cablaggio, accessori montati e sequenza di prova del quadro. Il controllo finale deve confermare accessibilità, stabilità del fissaggio e coerenza con la documentazione elettrica della macchina.</p> <h3>Relè ausiliario per circuiti di comando</h3><p>Questo relè ausiliario gestisce circuiti di comando in quadri macchina, linee di automazione e gruppi avviatore. È pensato per interblocchi, consensi, logiche cablate e segnalazioni di stato quando servono più contatti comandati dalla stessa bobina.</p><h4>Bobina, contatti e prestazioni elettriche</h4><p>4 poli, Ui 690 V, Uimp 6 kV, Ith 10 A a 40°C, frequenza operativa 25-400 Hz e protezione con fusibile gG 16 A; tensione di comando 220 VAC 60 Hz; configurazione contatti 2 NO + 2 NC. La tensione di comando identifica la bobina da integrare nel circuito ausiliario, mentre la configurazione dei contatti definisce il numero di segnali disponibili per logiche di marcia, arresto, consenso o interblocco. La struttura a più poli permette una distribuzione ordinata dei segnali nel quadro.</p><h4>Uso in automazione e manutenzione</h4><p>Nel cablaggio, separare i circuiti di comando dai percorsi di potenza e marcare chiaramente ogni contatto utilizzato. In manutenzione, confrontare tensione bobina e schema contatti prima della sostituzione, così il comportamento della logica cablata resta invariato.</p><h4>Identificazione e ricambio</h4><p>Per la sostituzione in manutenzione, confrontare funzione del circuito, dati elettrici e posizione nel quadro prima di rimuovere il componente installato. Questa verifica evita scambi tra accessori meccanici, dispositivi di comando, elementi di segnalazione e organi di sgancio, mantenendo invariata la logica del gruppo e riducendo i tempi di fermo macchina. Nei gruppi con più dispositivi affiancati, la stessa verifica aiuta anche a mantenere ordinati riferimenti di cablaggio, accessori montati e sequenza di prova del quadro. Il controllo finale deve confermare accessibilità, stabilità del fissaggio e coerenza con la documentazione elettrica della macchina.</p>
