LS670-DA-EN/F1 PEPPERL+FUCHS - Part number: 244732

PEPPERL+FUCHS

confronta

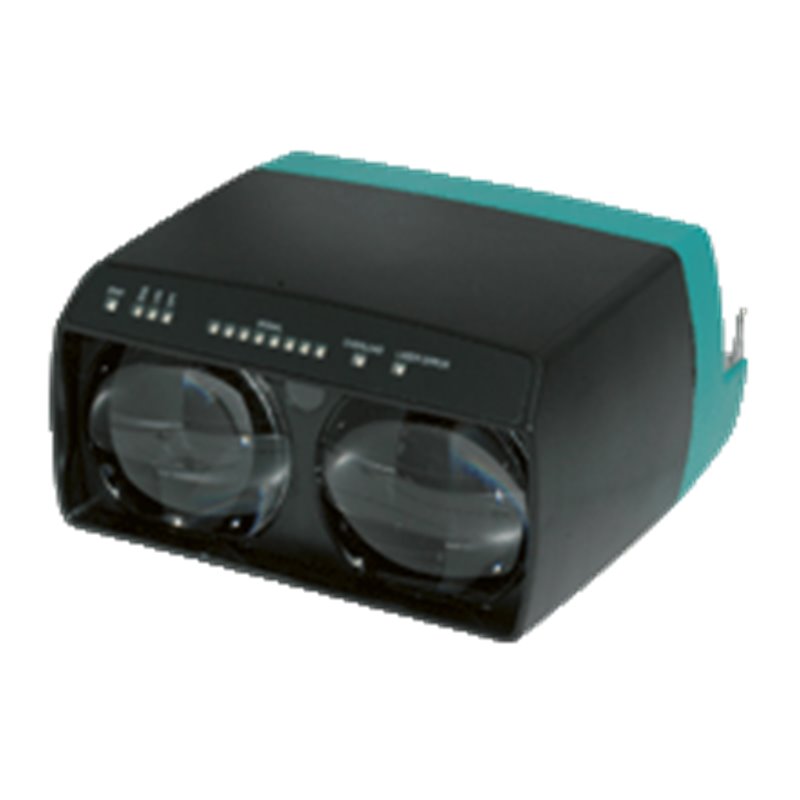

Optical data coupler LS670-DA-EN/F1 LS670-DA-EN/F1 Independent of Ethernet protocol Plug connection for fast mounting No parameterization Line indicator for signal strength

MPNs 244732, PEP244732, LS670-DA-EN/F1

Codice HS 85365000

Peso 0.7 kg

L'immagine del prodotto è solo a scopo illustrativo.
Il paese di origine, il codice HS e la descrizione sono forniti dal produttore e possono essere soggetti a modifiche senza preavviso. Per questo motivo, PLC-City non può essere ritenuta responsabile di eventuali discrepanze.

Venduto da PLC-CITY® e spedito dall'Italia

Pagamenti sicuri

e molti altri

Accettiamo molti metodi di pagamento: Bonifico bancario (SEPA, ACH), Carte di debito/credito (Mastercard, VISA, American Express, Diners Club, Discover, JCB, UnionPay), PayPal, ApplePay, GooglePay, link by Stripe, Cartes Bancaires, Alipay, Bancontact, blik, eps, giropay iDeal, Przelewy24, WeChatPay.
Maggiori informazioni sui nostri metodi di pagamento

12 Mesi garanzia

Questo prodotto è coperto da una garanzia di 12 Mesi, valida per difetti di fabbricazione o malfunzionamenti. La garanzia non copre danni causati da uso improprio o danni accidentali.
Maggiori informazioni sulla nostra garanzia

Reso disponibile entro 30 giorni

È possibile effettuare il reso previa autorizzazione e ottenere un credito, escluso per il backorder.

Visualizza la nostra politica di reso

Disponibile su richiesta

Richiedi il tuo servizio tecnico personalizzato

Affidati al nostro team di tecnici esperti per una gamma di servizi personalizzati: riparazione, programmazione, manutenzione e molto altro.

Informazioni prodotto

Descrizione

Datasheet excerpt: Technical data of LS670-DA-EN/F1 Product Description Optical data coupler for fast Ethernet, 150 m detection range, infrared light, 7.5 Mbit/s data rate, M12 plug General specifications Effective detection range0 ... 150 m Threshold detection range180 m Light sourcelaser diode Light typemodulated infrared light Laser nominal ratings NoteINVISIBLE LASER RADIATION , DO NOT VIEW DIRECTLY WITH OPTICAL INSTRUMENTS Laser class1M Wave length785 nm Pulse length8 ns Repetition rate62.5 MHz Maximum optical power output 60 mW Diameter of the light spot1.5 m at a distance of 100 m Opening angle0.9 ° Ambient light limit> 10000 Lux Functional safety related parameters MTTFd58.6 a Mission Time (TM)10 a Diagnostic Coverage (DC)0 % Indicators/operating means Data flow indicatorLED green: OPTO-Link LED yellow: LAN-Link LED red: ERROR Diagnostics indicatorLED red: OVERLOAD Function indicatorSignal strength (8 LED: Red, yellow, green) Electrical specifications Operating voltage18 ... 30 V DC No-load supply current200 mA Data rate7.5 MBit/s Interface Interface type100 BASE-TX Output Pre-fault indication output1 PNP, inactive when falling short of the stability control , short-circuit protected, max. 200 mA Conformity Laser safetyEN 60825-1:2007 Approvals and certificates EAC conformityTR CU 020/2011 UL approvalcULus Listed FDA approvalIEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007 Ambient conditions Ambient temperature-10 ... 50 °C (14 ... 122 °F) Storage temperature-20 ... 70 °C (-4 ... 158 °F) Mechanical specifications Housing width170 mm Housing height90 mm Degree of protectionIP65 Material HousingABS / PC Optical faceplastic Mass700 g Classifications SystemClasscode ECLASS 11.027270901 ECLASS 10.0.127270901 ECLASS 9.027270901 ECLASS 8.027270901 ECLASS 5.127270901 ETIM 8.0EC002716 ETIM 7.0EC002716 ETIM 6.0EC002716 ETIM 5.0EC002716 UNSPSC 12.143201404 Datasheet excerpt: Technical data of LS670-DA-EN/F1 Product Description Optical data coupler for fast Ethernet, 150 m detection range, infrared light, 7.5 Mbit/s data rate, M12 plug General specifications Effective detection range0 ... 150 m Threshold detection range180 m Light sourcelaser diode Light typemodulated infrared light Laser nominal ratings NoteINVISIBLE LASER RADIATION , DO NOT VIEW DIRECTLY WITH OPTICAL INSTRUMENTS Laser class1M Wave length785 nm Pulse length8 ns Repetition rate62.5 MHz Maximum optical power output 60 mW Diameter of the light spot1.5 m at a distance of 100 m Opening angle0.9 ° Ambient light limit> 10000 Lux Functional safety related parameters MTTFd58.6 a Mission Time (TM)10 a Diagnostic Coverage (DC)0 % Indicators/operating means Data flow indicatorLED green: OPTO-Link LED yellow: LAN-Link LED red: ERROR Diagnostics indicatorLED red: OVERLOAD Function indicatorSignal strength (8 LED: Red, yellow, green) Electrical specifications Operating voltage18 ... 30 V DC No-load supply current200 mA Data rate7.5 MBit/s Interface Interface type100 BASE-TX Output Pre-fault indication output1 PNP, inactive when falling short of the stability control , short-circuit protected, max. 200 mA Conformity Laser safetyEN 60825-1:2007 Approvals and certificates EAC conformityTR CU 020/2011 UL approvalcULus Listed FDA approvalIEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007 Ambient conditions Ambient temperature-10 ... 50 °C (14 ... 122 °F) Storage temperature-20 ... 70 °C (-4 ... 158 °F) Mechanical specifications Housing width170 mm Housing height90 mm Degree of protectionIP65 Material HousingABS / PC Optical faceplastic Mass700 g Classifications SystemClasscode ECLASS 11.027270901 ECLASS 10.0.127270901 ECLASS 9.027270901 ECLASS 8.027270901 ECLASS 5.127270901 ETIM 8.0EC002716 ETIM 7.0EC002716 ETIM 6.0EC002716 ETIM 5.0EC002716 UNSPSC 12.143201404

Ottieni il tuo preventivo personalizzato ora
