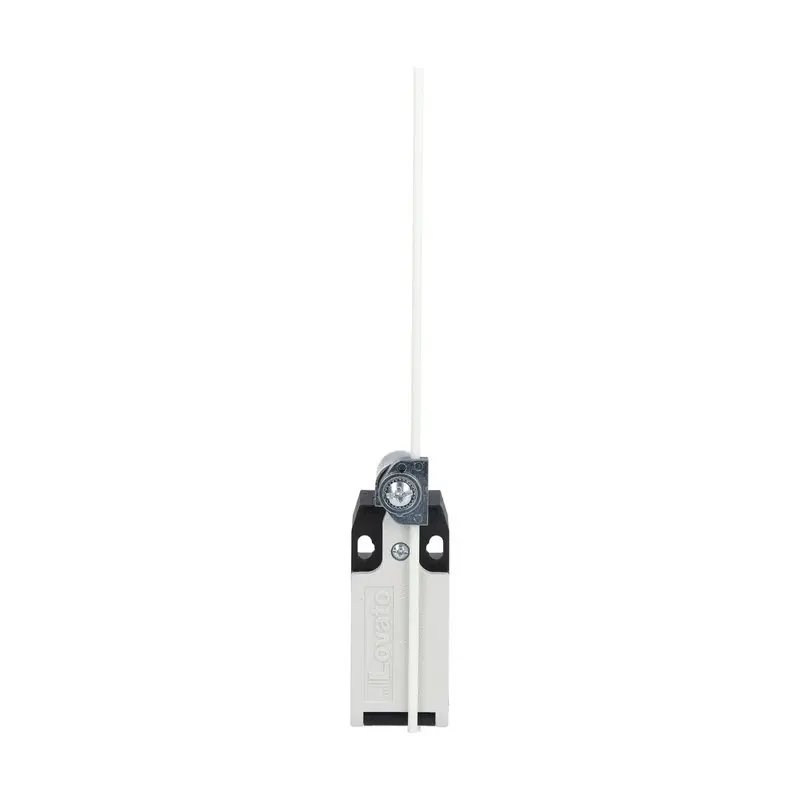

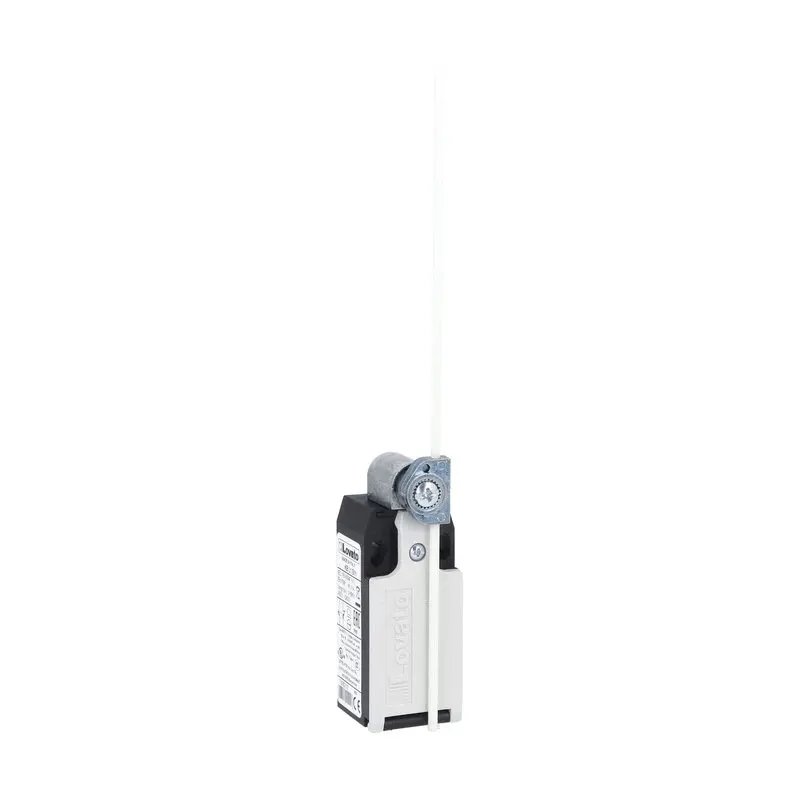

KBL1L21 - Lovato - Finecorsa EN50047/EN50041

<h3>Finecorsa per controllo posizione macchina</h3><p>Questo dispositivo viene utilizzato per rilevare posizione macchina, fine corsa o presenza meccanica nei sistemi di automazione. L'azionamento elettromeccanico lo rende adatto a movimenti protetti, sistemi di movimentazione, trasportatori e sequenze macchina dove un segnale fisico di posizione deve rientrare nel circuito di comando.</p><h4>Azionamento, contatti e cablaggio</h4><p>attuatore leva ad asta regolabile; corpo plastica; formato EN 50047; contatti 2 NO + 1 NC; azione contatti azione lenta; elemento di azionamento asta in plastica; ingresso cavo ingresso cavo inferiore. Il tipo di attuatore definisce l'approccio meccanico della parte mobile, mentre configurazione e azione dei contatti definiscono il segnale fornito al circuito di comando. Ingresso cavo e informazioni sul corpo aiutano a posizionare correttamente il finecorsa sulla struttura macchina e a mantenere il cablaggio accessibile.</p><h4>Controlli di messa in servizio</h4><p>Durante la messa in servizio controllare la corsa meccanica prima di alimentare il circuito, poi verificare il cambio segnale ai morsetti e nella logica macchina. L'attuatore deve rientrare liberamente e il percorso dei cavi non deve interferire con parte mobile, protezione o camma.</p><p>Per la manutenzione, confrontare tipo di attuatore, schema contatti, ingresso cavo e direzione di azionamento prima della sostituzione. Una prova posizione documentata dopo il montaggio mantiene chiara la relazione tra movimento meccanico e segnale elettrico nelle diagnosi successive.</p><p>Nella documentazione macchina, associare il segnale del finecorsa alla fase di movimento o allo stato protezione che controlla. Questo rende piu diretta la ricerca guasti, soprattutto quando piu dispositivi di posizione simili sono cablati nello stesso quadro o nella stessa sequenza di sicurezza.</p> <h3>Finecorsa per controllo posizione macchina</h3><p>Questo dispositivo viene utilizzato per rilevare posizione macchina, fine corsa o presenza meccanica nei sistemi di automazione. L'azionamento elettromeccanico lo rende adatto a movimenti protetti, sistemi di movimentazione, trasportatori e sequenze macchina dove un segnale fisico di posizione deve rientrare nel circuito di comando.</p><h4>Azionamento, contatti e cablaggio</h4><p>attuatore leva ad asta regolabile; corpo plastica; formato EN 50047; contatti 2 NO + 1 NC; azione contatti azione lenta; elemento di azionamento asta in plastica; ingresso cavo ingresso cavo inferiore. Il tipo di attuatore definisce l'approccio meccanico della parte mobile, mentre configurazione e azione dei contatti definiscono il segnale fornito al circuito di comando. Ingresso cavo e informazioni sul corpo aiutano a posizionare correttamente il finecorsa sulla struttura macchina e a mantenere il cablaggio accessibile.</p><h4>Controlli di messa in servizio</h4><p>Durante la messa in servizio controllare la corsa meccanica prima di alimentare il circuito, poi verificare il cambio segnale ai morsetti e nella logica macchina. L'attuatore deve rientrare liberamente e il percorso dei cavi non deve interferire con parte mobile, protezione o camma.</p><p>Per la manutenzione, confrontare tipo di attuatore, schema contatti, ingresso cavo e direzione di azionamento prima della sostituzione. Una prova posizione documentata dopo il montaggio mantiene chiara la relazione tra movimento meccanico e segnale elettrico nelle diagnosi successive.</p><p>Nella documentazione macchina, associare il segnale del finecorsa alla fase di movimento o allo stato protezione che controlla. Questo rende piu diretta la ricerca guasti, soprattutto quando piu dispositivi di posizione simili sono cablati nello stesso quadro o nella stessa sequenza di sicurezza.</p>
