IMU360D-F99-B20-V15 PEPPERL+FUCHS - Part number: 287211

PEPPERL+FUCHS

confronta

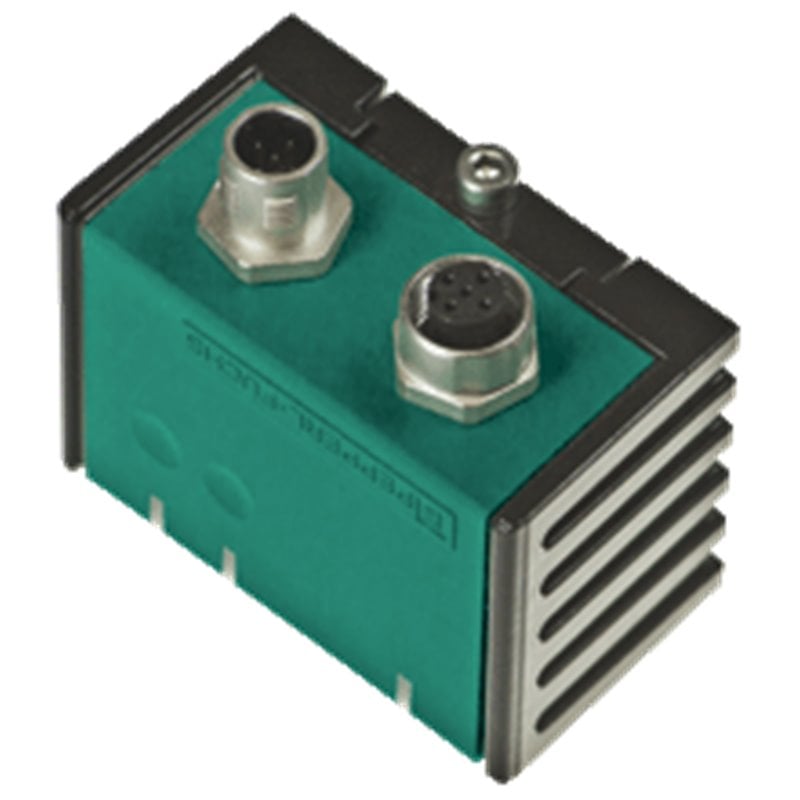

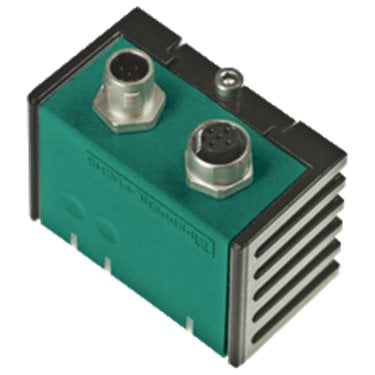

Inertial measurement unit IMU360D-F99-B20-V15 IMU360D-F99-B20-V15 Measurement of inclination, acceleration and rotation rate in 3 axes each Compensation of dynamic disturbance F99-Fusion technology CAN bus with SAE J1939 protocol High EMC resistance

MPNs 287211, PEP287211, IMU360D-F99-B20-V15

Codice HS 85365000

Peso 0.24 kg

L'immagine del prodotto è solo a scopo illustrativo.
Il paese di origine, il codice HS e la descrizione sono forniti dal produttore e possono essere soggetti a modifiche senza preavviso. Per questo motivo, PLC-City non può essere ritenuta responsabile di eventuali discrepanze.

Venduto da PLC-CITY® e spedito dall'Italia

Pagamenti sicuri

e molti altri

Accettiamo molti metodi di pagamento: Bonifico bancario (SEPA, ACH), Carte di debito/credito (Mastercard, VISA, American Express, Diners Club, Discover, JCB, UnionPay), PayPal, ApplePay, GooglePay, link by Stripe, Cartes Bancaires, Alipay, Bancontact, blik, eps, giropay iDeal, Przelewy24, WeChatPay.
Maggiori informazioni sui nostri metodi di pagamento

12 Mesi garanzia

Questo prodotto è coperto da una garanzia di 12 Mesi, valida per difetti di fabbricazione o malfunzionamenti. La garanzia non copre danni causati da uso improprio o danni accidentali.
Maggiori informazioni sulla nostra garanzia

Reso disponibile entro 30 giorni

È possibile effettuare il reso previa autorizzazione e ottenere un credito, escluso per il backorder.

Visualizza la nostra politica di reso

Disponibile su richiesta

Richiedi il tuo servizio tecnico personalizzato

Affidati al nostro team di tecnici esperti per una gamma di servizi personalizzati: riparazione, programmazione, manutenzione e molto altro.

Informazioni prodotto

Descrizione

Datasheet excerpt: Technical data of IMU360D-F99-B20-V15 Product Description Inertial measurement unit 6-axis General specifications TypeInertial measurement unit Measurement rangeacceleration: ± 2 g inclination: 0 ... 360 ° rotation rate: ± 250 °/s Static accuracy Measurement range ≤ 150 °≤ ± 0.5 ° Measurement range > 150 °± 1 ° Dynamic accuracy Measurement range ≤ 150 °linear acceleration: ≤ ± 0,5 ° up to 0,5 m/s2 for an acceleration time ≤ 2s Measurement range > 150 °linear acceleration: ≤ ± 1 ° up to 0,5 m/s2 for an acceleration time ≤ 2s Resolution0.01 ° Repeat accuracy≤ ± 0.1 ° Cycle timeinternal 10 ms Temperature influencemax. ± 1.5° at 15 ... 85 °C (59 ... 185 °F) Functional safety related parameters MTTFd530 a Mission Time (TM)10 a Diagnostic Coverage (DC)0 % Indicators/operating means Operation indicatorLED, green Status indicatorLED, yellow Error indicatorLED, red Electrical specifications Operating voltage5 ... 30 V DC No-load supply current≤ 80 mA Power consumption≤ 0.6 W Interface Interface typeCAN bus with SAE J1939 protocol Node ID0 ... 253 , programmable Transfer rate10 ... 1000 kBit/s , programmable Terminationexternal Cycle timeoutput interval programmable Compliance with standards and directives Standard conformity Shock and impact resistance100 g according to DIN EN 60068-2-27 StandardsEN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 Approvals and certificates UL approvalcULus Listed, Class 2 Power Source E1 Type approval10R-04 Ambient conditions Ambient temperature15 ... 85 °C (59 ... 185 °F) Storage temperature-40 ... 85 °C (-40 ... 185 °F) Mechanical specifications Connection type5-pin, M12 x 1 connector 5-pin, M12 x 1 socket internal bridged Housing materialPA Degree of protectionIP68 / IP69K Mass240 g Factory settings Node ID128 Transfer rate250 kBit/s Classifications SystemClasscode ECLASS 11.027210103 ECLASS 10.0.127210103 ECLASS 9.027210103 ECLASS 8.027200890 ECLASS 5.127200890 ETIM 8.0EC003965 ETIM 7.0EC002544 ETIM 6.0EC002544 ETIM 5.0EC001442 UNSPSC 12.141114624 Datasheet excerpt: Technical data of IMU360D-F99-B20-V15 Product Description Inertial measurement unit 6-axis General specifications TypeInertial measurement unit Measurement rangeacceleration: ± 2 g inclination: 0 ... 360 ° rotation rate: ± 250 °/s Static accuracy Measurement range ≤ 150 °≤ ± 0.5 ° Measurement range > 150 °± 1 ° Dynamic accuracy Measurement range ≤ 150 °linear acceleration: ≤ ± 0,5 ° up to 0,5 m/s2 for an acceleration time ≤ 2s Measurement range > 150 °linear acceleration: ≤ ± 1 ° up to 0,5 m/s2 for an acceleration time ≤ 2s Resolution0.01 ° Repeat accuracy≤ ± 0.1 ° Cycle timeinternal 10 ms Temperature influencemax. ± 1.5° at 15 ... 85 °C (59 ... 185 °F) Functional safety related parameters MTTFd530 a Mission Time (TM)10 a Diagnostic Coverage (DC)0 % Indicators/operating means Operation indicatorLED, green Status indicatorLED, yellow Error indicatorLED, red Electrical specifications Operating voltage5 ... 30 V DC No-load supply current≤ 80 mA Power consumption≤ 0.6 W Interface Interface typeCAN bus with SAE J1939 protocol Node ID0 ... 253 , programmable Transfer rate10 ... 1000 kBit/s , programmable Terminationexternal Cycle timeoutput interval programmable Compliance with standards and directives Standard conformity Shock and impact resistance100 g according to DIN EN 60068-2-27 StandardsEN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 Approvals and certificates UL approvalcULus Listed, Class 2 Power Source E1 Type approval10R-04 Ambient conditions Ambient temperature15 ... 85 °C (59 ... 185 °F) Storage temperature-40 ... 85 °C (-40 ... 185 °F) Mechanical specifications Connection type5-pin, M12 x 1 connector 5-pin, M12 x 1 socket internal bridged Housing materialPA Degree of protectionIP68 / IP69K Mass240 g Factory settings Node ID128 Transfer rate250 kBit/s Classifications SystemClasscode ECLASS 11.027210103 ECLASS 10.0.127210103 ECLASS 9.027210103 ECLASS 8.027200890 ECLASS 5.127200890 ETIM 8.0EC003965 ETIM 7.0EC002544 ETIM 6.0EC002544 ETIM 5.0EC001442 UNSPSC 12.141114624

Ottieni il tuo preventivo personalizzato ora
