10-15651_A-1024 PEPPERL+FUCHS - Part number: 115391

PEPPERL+FUCHS

confronta

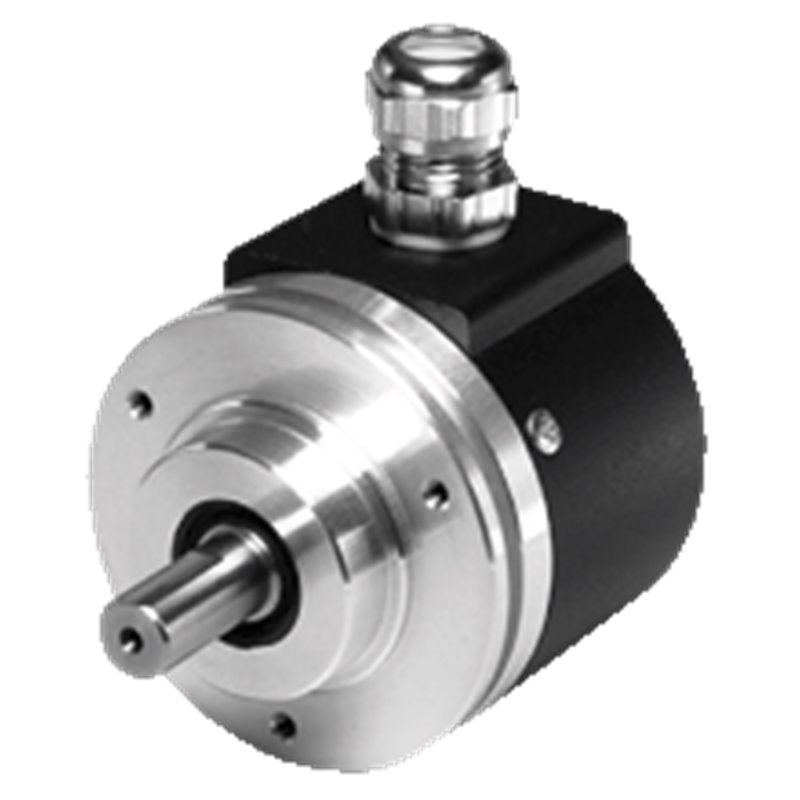

Incremental rotary encoder 10-1 10-1 Industrial standard housing ∅58 mm Up to 5000 ppr Servo flange, square flange or clamping flange Special flanges with special shafts on demand Stainless steel version 10 V ... 30 V with short-circuit proof push-pull output

MPNs 115391, PEP115391, 10-15651_A-1024

Codice HS 84861000

Peso 0.34 kg

L'immagine del prodotto è solo a scopo illustrativo.
Il paese di origine, il codice HS e la descrizione sono forniti dal produttore e possono essere soggetti a modifiche senza preavviso. Per questo motivo, PLC-City non può essere ritenuta responsabile di eventuali discrepanze.

Ottieni il tuo preventivo personalizzato ora

Un commerciale di vendita dedicato vi assisterà per offrire il miglior prezzo e tempi di consegna.

43 Disponibile dai partners Prezzo e tempi di consegna su richiesta di quotazione

Devi essere autenticato

Autenticato | Registrati

Richiedi il tuo servizio tecnico personalizzato

Affidati al nostro team di tecnici esperti per una gamma di servizi personalizzati: riparazione, programmazione, manutenzione e molto altro.

Informazioni prodotto

Descrizione

Datasheet excerpt: Technical data of 10-****1 General specifications Pulse countmax. 5000 Electrical specifications Operating voltage10 ... 30 V DC No-load supply currentmax. 80 mA Output Output typepush-pull, incremental Voltage drop< 4 V Load currentmax. per channel 40 mA , short-circuit protected, reverse polarity protected Output frequencymax. 100 kHz Rise time250 ns De-energized delay250 ns Connection Connectortype 42306 (M16), 6-pintype 42308 (M16), 8-pintype 9414 (M16), 5-pintype 9416 (M23), 12-pin Cable∅6 mm, 4 x 2 x 0.14 mm2, 2 m Standard conformity Degree of protectionDIN EN 60529, IP65 Climatic testingDIN EN 60068-2-3, no moisture condensation Emitted interferenceEN 61000-6-4:2007/A1:2011 Noise immunityEN 61000-6-2:2005 Approvals and certificates UL approvalcULus Listed, General Purpose, Class 2 Power Source Ambient conditions Operating temperature Glass disk-20 ... 70 °C (-4 ... 158 °F) Plastic disk-20 ... 60 °C (-4 ... 140 °F) Storage temperature Glass disk-40 ... 70 °C (-40 ... 158 °F) Plastic disk-40 ... 60 °C (-40 ... 140 °F) Mechanical specifications Material Combination 1housing: diecast zincflange: aluminum 3.1645shaft: stainless steel 1.4305 / AISI 303 Combination 2 (Inox)housing: stainless steelflange: stainless steelshaft: stainless steel Mass335 g (combination 1) 1400 g (combination 2) Rotational speedmax. 10000 min -1 Moment of inertia≤ 30 gcm2 Starting torque≤ 1.5 Ncm Shaft load Axial60 N Radial80 N Classifications SystemClasscode ECLASS 11.027270501 ECLASS 10.0.127270501 ECLASS 9.027270501 ECLASS 8.027270501 ECLASS 5.127270501 ETIM 8.0EC001486 ETIM 7.0EC001486 ETIM 6.0EC001486 ETIM 5.0EC001486 UNSPSC 12.139121527 Datasheet excerpt: Technical data of 10-****1 General specifications Pulse countmax. 5000 Electrical specifications Operating voltage10 ... 30 V DC No-load supply currentmax. 80 mA Output Output typepush-pull, incremental Voltage drop< 4 V Load currentmax. per channel 40 mA , short-circuit protected, reverse polarity protected Output frequencymax. 100 kHz Rise time250 ns De-energized delay250 ns Connection Connectortype 42306 (M16), 6-pintype 42308 (M16), 8-pintype 9414 (M16), 5-pintype 9416 (M23), 12-pin Cable∅6 mm, 4 x 2 x 0.14 mm2, 2 m Standard conformity Degree of protectionDIN EN 60529, IP65 Climatic testingDIN EN 60068-2-3, no moisture condensation Emitted interferenceEN 61000-6-4:2007/A1:2011 Noise immunityEN 61000-6-2:2005 Approvals and certificates UL approvalcULus Listed, General Purpose, Class 2 Power Source Ambient conditions Operating temperature Glass disk-20 ... 70 °C (-4 ... 158 °F) Plastic disk-20 ... 60 °C (-4 ... 140 °F) Storage temperature Glass disk-40 ... 70 °C (-40 ... 158 °F) Plastic disk-40 ... 60 °C (-40 ... 140 °F) Mechanical specifications Material Combination 1housing: diecast zincflange: aluminum 3.1645shaft: stainless steel 1.4305 / AISI 303 Combination 2 (Inox)housing: stainless steelflange: stainless steelshaft: stainless steel Mass335 g (combination 1) 1400 g (combination 2) Rotational speedmax. 10000 min -1 Moment of inertia≤ 30 gcm2 Starting torque≤ 1.5 Ncm Shaft load Axial60 N Radial80 N Classifications SystemClasscode ECLASS 11.027270501 ECLASS 10.0.127270501 ECLASS 9.027270501 ECLASS 8.027270501 ECLASS 5.127270501 ETIM 8.0EC001486 ETIM 7.0EC001486 ETIM 6.0EC001486 ETIM 5.0EC001486 UNSPSC 12.139121527
