AVM58N-032AAR0GN-1216 PEPPERL+FUCHS - Part number: 515378
NFS
Non disponibile - Backorder
Da ordinare dal produttore
1.717,96 USD

Tasse di importazione escluse

Devi essere autenticato

AVM58N-032AAR0GN-1216 PEPPERL+FUCHS - Part number: 515378

PEPPERL+FUCHS

confronta
AVM58N-032AAR0GN-1216 PEPPERL+FUCHS - Part number: 515378

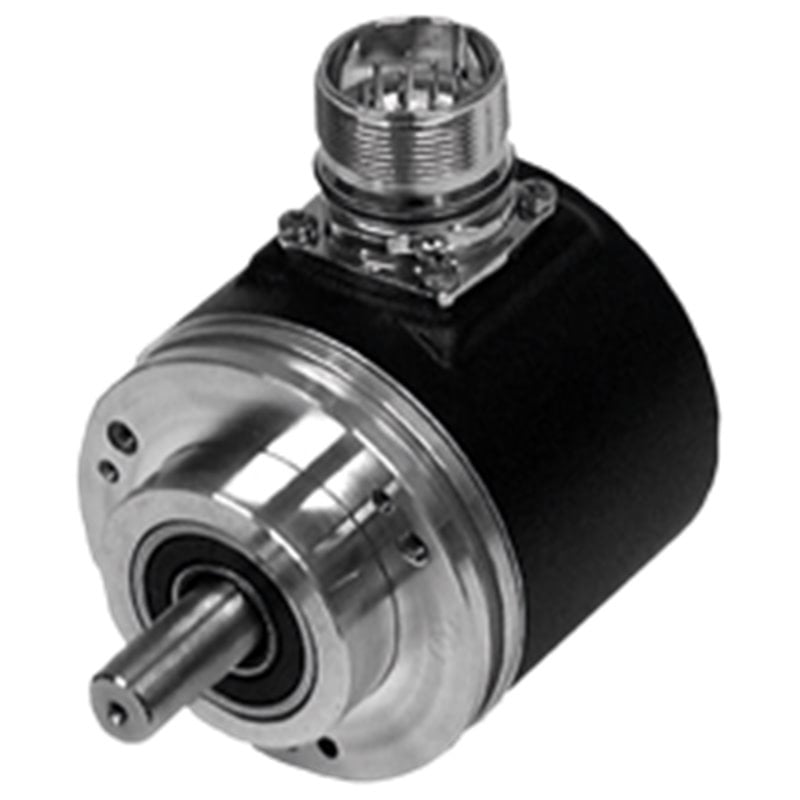

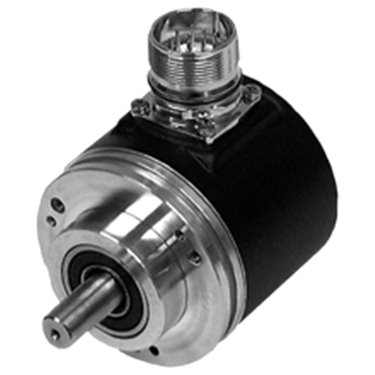

Multiturn absolute encoder AVM58-0 Industrial standard housing ∅58 mm 30 Bit multiturn Data transfer up to 2 MBaud Optically isolated RS 422 interface Servo or clamping flange Zero-set function Up to 4096 pulses on incremental track Multiturn absolute encoder AVM58-0 Industrial standard housing ∅58 mm 30 Bit multiturn Data transfer up to 2 MBaud Optically isolated RS 422 interface Servo or clamping flange Zero-set function Up to 4096 pulses on incremental track

MPNs 515378, PEP515378, AVM58N-032AAR0GN-1216
Codice HS 84861000
Peso 0.46 kg
L'immagine del prodotto è solo a scopo illustrativo.
Il paese di origine, il codice HS e la descrizione sono forniti dal produttore e possono essere soggetti a modifiche senza preavviso. Per questo motivo, PLC-City non può essere ritenuta responsabile di eventuali discrepanze.
Venduto da PLC-CITY® e spedito dall'Italia

Accettiamo molti metodi di pagamento: Bonifico bancario (SEPA, ACH), Carte di debito/credito (Mastercard, VISA, American Express, Diners Club, Discover, JCB, UnionPay), PayPal, ApplePay, GooglePay, link by Stripe, Cartes Bancaires, Alipay, Bancontact, blik, eps, giropay iDeal, Przelewy24, WeChatPay.
Maggiori informazioni sui nostri metodi di pagamento

Questo prodotto è coperto da una garanzia di 12 Mesi, valida per difetti di fabbricazione o malfunzionamenti. La garanzia non copre danni causati da uso improprio o danni accidentali.
Maggiori informazioni sulla nostra garanzia

È possibile effettuare il reso previa autorizzazione e ottenere un credito, escluso per il backorder.

Visualizza la nostra politica di reso

NFS Condition NFS
Nuovo in Scatola Sigillata - Originale
Non disponibile - Backorder
Da ordinare dal produttore
1.717,96 USD

Tasse di importazione escluse

Devi essere autenticato
Venduto da PLC-CITY® e spedito dall'Italia
Siamo Partner Specialista di PEPPERL+FUCHS
Spedizione espressa gratuita verso Stati Uniti
Loader...
Vedi tutti i servizi di spedizione
Richiedi un preventivo per conoscere la data di consegna

Accettiamo molti metodi di pagamento: Bonifico bancario (SEPA, ACH), Carte di debito/credito (Mastercard, VISA, American Express, Diners Club, Discover, JCB, UnionPay), PayPal, ApplePay, GooglePay, link by Stripe, Cartes Bancaires, Alipay, Bancontact, blik, eps, giropay iDeal, Przelewy24, WeChatPay.
Maggiori informazioni sui nostri metodi di pagamento

Questo prodotto è coperto da una garanzia di 12 Mesi, valida per difetti di fabbricazione o malfunzionamenti. La garanzia non copre danni causati da uso improprio o danni accidentali.
Maggiori informazioni sulla nostra garanzia

È possibile effettuare il reso previa autorizzazione e ottenere un credito, escluso per il backorder.

Visualizza la nostra politica di reso

Ottieni il tuo preventivo personalizzato ora

Un commerciale di vendita dedicato vi assisterà per offrire il miglior prezzo e tempi di consegna.

Devi essere autenticato

Richiedi il tuo servizio tecnico personalizzato

Affidati al nostro team di tecnici esperti per una gamma di servizi personalizzati: riparazione, programmazione, manutenzione e molto altro.

Informazioni prodotto

Descrizione

Datasheet excerpt: Technical data of AVM58-0 General specifications Detection type photoelectric sampling Device type Multiturn absolute encoder UL File Number E223176 "For use in NFPA 79 Applications only" , if UL marking is marked on the product. Functional safety related parameters MTTFd 150 a Mission Time (TM) 20 a L10 1.9 E+11 at 6000 rpm and 20/40 N axial/radial shaft load Diagnostic Coverage (DC) 0 % Electrical specifications Operating voltage 4.5 ... 30 V DC (SSI, SSI + RS422) ; 10 ... 30 V DC (SSI + Push/Pull) No-load supply current max. 180 mA Time delay before availability < 250 ms Linearity ± 2 LSB at 16 Bit, ± 1 LSB at 13 Bit, ± 0,5 LSB at 12 Bit Output code Gray code, binary code Code course (counting direction) cw descending (clockwise rotation, code course descending) Interface Interface type SSI ; SSI + incremental track Monoflop time 20 ± 10 µs Resolution Single turn up to 16 Bit Multiturn 14 Bit Overall resolution up to 30 Bit Transfer rate 0.1 ... 2 MBit/s Voltage drop UB - 2.5 V Standard conformity RS 422 Input 1 Input type Selection of counting direction (cw/ccw) Signal voltage High 4.5 ... 30 V Low 0 ... 2 V Input current < 6 mA Switch-on delay < 10 ms Input 2 Input type zero-set (PRESET 1) Signal voltage High 4.5 ... 30 V Low 0 ... 2 V Input current < 6 mA Signal duration min. 100 ms Switch-on delay < 10 ms Output Output type RS422, Push/Pull Signal output A+B+/A+/B Pulses 1024, 2048, 4096 Connection Connector type 9416 (M23), 12-pin, type 9416L (M23), 12-pin Cable ∅7 mm, 6 x 2 x 0.14 mm2, 1 m Standard conformity Degree of protection DIN EN 60529, IP65 (without shaft seal) ; DIN EN 60529, IP66/IP67 (with shaft seal) Climatic testing DIN EN 60068-2-3, no moisture condensation Emitted interference DIN EN 61000-6-4 Noise immunity DIN EN 61000-6-2 Shock resistance DIN EN 60068-2-27, 100 g, 6 ms Vibration resistance DIN EN 60068-2-6, 20 g, 10 ... 2000 Hz Approvals and certificates UL approval cULus Listed, General Purpose, Class 2 Power Source , if UL marking is marked on the product. Ambient conditions Operating temperature -40 ... 85 °C (-40 ... 185 °F) Storage temperature -40 ... 85 °C (-40 ... 185 °F) Mechanical specifications Material Combination 1 housing: powder coated aluminum flange: aluminum shaft: stainless steel Combination 2 (Inox) housing: stainless steel flange: stainless steel shaft: stainless steel Mass approx. 460 g (combination 1) approx. 800 g (combination 2) Rotational speed max. 12000 min -1 Moment of inertia 50 gcm2 Starting torque < 5 Ncm Shaft load Axial 40 N Radial 110 N Classifications System Classcode ECLASS 11.0 27270502 ECLASS 10.0.1 27270502 ECLASS 9.0 27270502 ECLASS 8.0 27270502 ECLASS 5.1 27270502 ETIM 8.0 EC001486 ETIM 7.0 EC001486 ETIM 6.0 EC001486 ETIM 5.0 EC001486 UNSPSC 12.1 39121527 Datasheet excerpt: Technical data of AVM58-0 General specifications Detection type photoelectric sampling Device type Multiturn absolute encoder UL File Number E223176 "For use in NFPA 79 Applications only" , if UL marking is marked on the product. Functional safety related parameters MTTFd 150 a Mission Time (TM) 20 a L10 1.9 E+11 at 6000 rpm and 20/40 N axial/radial shaft load Diagnostic Coverage (DC) 0 % Electrical specifications Operating voltage 4.5 ... 30 V DC (SSI, SSI + RS422) ; 10 ... 30 V DC (SSI + Push/Pull) No-load supply current max. 180 mA Time delay before availability < 250 ms Linearity ± 2 LSB at 16 Bit, ± 1 LSB at 13 Bit, ± 0,5 LSB at 12 Bit Output code Gray code, binary code Code course (counting direction) cw descending (clockwise rotation, code course descending) Interface Interface type SSI ; SSI + incremental track Monoflop time 20 ± 10 µs Resolution Single turn up to 16 Bit Multiturn 14 Bit Overall resolution up to 30 Bit Transfer rate 0.1 ... 2 MBit/s Voltage drop UB - 2.5 V Standard conformity RS 422 Input 1 Input type Selection of counting direction (cw/ccw) Signal voltage High 4.5 ... 30 V Low 0 ... 2 V Input current < 6 mA Switch-on delay < 10 ms Input 2 Input type zero-set (PRESET 1) Signal voltage High 4.5 ... 30 V Low 0 ... 2 V Input current < 6 mA Signal duration min. 100 ms Switch-on delay < 10 ms Output Output type RS422, Push/Pull Signal output A+B+/A+/B Pulses 1024, 2048, 4096 Connection Connector type 9416 (M23), 12-pin, type 9416L (M23), 12-pin Cable ∅7 mm, 6 x 2 x 0.14 mm2, 1 m Standard conformity Degree of protection DIN EN 60529, IP65 (without shaft seal) ; DIN EN 60529, IP66/IP67 (with shaft seal) Climatic testing DIN EN 60068-2-3, no moisture condensation Emitted interference DIN EN 61000-6-4 Noise immunity DIN EN 61000-6-2 Shock resistance DIN EN 60068-2-27, 100 g, 6 ms Vibration resistance DIN EN 60068-2-6, 20 g, 10 ... 2000 Hz Approvals and certificates UL approval cULus Listed, General Purpose, Class 2 Power Source , if UL marking is marked on the product. Ambient conditions Operating temperature -40 ... 85 °C (-40 ... 185 °F) Storage temperature -40 ... 85 °C (-40 ... 185 °F) Mechanical specifications Material Combination 1 housing: powder coated aluminum flange: aluminum shaft: stainless steel Combination 2 (Inox) housing: stainless steel flange: stainless steel shaft: stainless steel Mass approx. 460 g (combination 1) approx. 800 g (combination 2) Rotational speed max. 12000 min -1 Moment of inertia 50 gcm2 Starting torque < 5 Ncm Shaft load Axial 40 N Radial 110 N Classifications System Classcode ECLASS 11.0 27270502 ECLASS 10.0.1 27270502 ECLASS 9.0 27270502 ECLASS 8.0 27270502 ECLASS 5.1 27270502 ETIM 8.0 EC001486 ETIM 7.0 EC001486 ETIM 6.0 EC001486 ETIM 5.0 EC001486 UNSPSC 12.1 39121527
