AVM78E-021K2A0GN-1212 PEPPERL+FUCHS - Part number: 239539
NFS
Non disponibile - Backorder
Da ordinare dal produttore
3.416,33 USD

Tasse di importazione escluse

Devi essere autenticato

AVM78E-021K2A0GN-1212 PEPPERL+FUCHS - Part number: 239539

PEPPERL+FUCHS

confronta
AVM78E-021K2A0GN-1212 PEPPERL+FUCHS - Part number: 239539

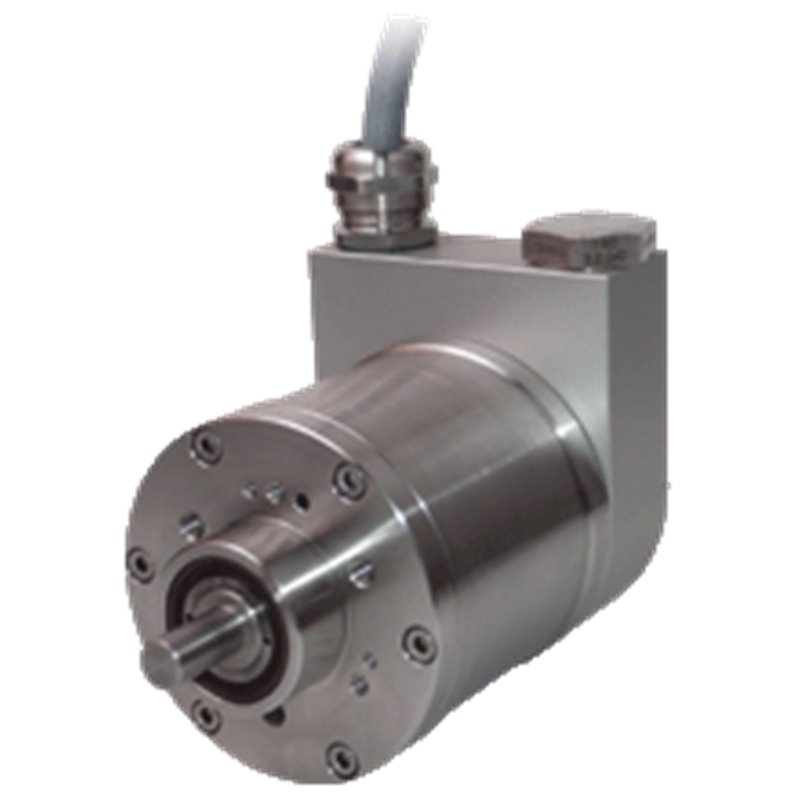

Multiturn absolute encoder AVM78E Up to 30 Bit multiturn ATEX approval IECEx approval Flameproof enclosure Removable connection cap Galvanically isolated RS 422 interface Multiturn absolute encoder AVM78E Up to 30 Bit multiturn ATEX approval IECEx approval Flameproof enclosure Removable connection cap Galvanically isolated RS 422 interface

MPNs 239539, PEP239539, AVM78E-021K2A0GN-1212
Codice HS 84861000
Peso 2.6 kg
L'immagine del prodotto è solo a scopo illustrativo.
Il paese di origine, il codice HS e la descrizione sono forniti dal produttore e possono essere soggetti a modifiche senza preavviso. Per questo motivo, PLC-City non può essere ritenuta responsabile di eventuali discrepanze.
Venduto da PLC-CITY® e spedito dall'Italia

Accettiamo molti metodi di pagamento: Bonifico bancario (SEPA, ACH), Carte di debito/credito (Mastercard, VISA, American Express, Diners Club, Discover, JCB, UnionPay), PayPal, ApplePay, GooglePay, link by Stripe, Cartes Bancaires, Alipay, Bancontact, blik, eps, giropay iDeal, Przelewy24, WeChatPay.
Maggiori informazioni sui nostri metodi di pagamento

Questo prodotto è coperto da una garanzia di 12 Mesi, valida per difetti di fabbricazione o malfunzionamenti. La garanzia non copre danni causati da uso improprio o danni accidentali.
Maggiori informazioni sulla nostra garanzia

È possibile effettuare il reso previa autorizzazione e ottenere un credito, escluso per il backorder.

Visualizza la nostra politica di reso

NFS Condition NFS
Nuovo in Scatola Sigillata - Originale
Non disponibile - Backorder
Da ordinare dal produttore
3.416,33 USD

Tasse di importazione escluse

Devi essere autenticato
Venduto da PLC-CITY® e spedito dall'Italia
Siamo Partner Specialista di PEPPERL+FUCHS
Spedizione espressa gratuita verso Stati Uniti
Loader...
Vedi tutti i servizi di spedizione
Richiedi un preventivo per conoscere la data di consegna

Accettiamo molti metodi di pagamento: Bonifico bancario (SEPA, ACH), Carte di debito/credito (Mastercard, VISA, American Express, Diners Club, Discover, JCB, UnionPay), PayPal, ApplePay, GooglePay, link by Stripe, Cartes Bancaires, Alipay, Bancontact, blik, eps, giropay iDeal, Przelewy24, WeChatPay.
Maggiori informazioni sui nostri metodi di pagamento

Questo prodotto è coperto da una garanzia di 12 Mesi, valida per difetti di fabbricazione o malfunzionamenti. La garanzia non copre danni causati da uso improprio o danni accidentali.
Maggiori informazioni sulla nostra garanzia

È possibile effettuare il reso previa autorizzazione e ottenere un credito, escluso per il backorder.

Visualizza la nostra politica di reso

Ottieni il tuo preventivo personalizzato ora

Un commerciale di vendita dedicato vi assisterà per offrire il miglior prezzo e tempi di consegna.

Devi essere autenticato

Richiedi il tuo servizio tecnico personalizzato

Affidati al nostro team di tecnici esperti per una gamma di servizi personalizzati: riparazione, programmazione, manutenzione e molto altro.

Informazioni prodotto

Descrizione

Datasheet excerpt: Technical data of AVM78E General specifications Detection type photoelectric sampling Device type Multiturn absolute encoder Functional safety related parameters MTTFd 30 a Mission Time (TM) 20 a L10 7.7 E+9 at 3000 rpm Diagnostic Coverage (DC) 0 % Electrical specifications Operating voltage 10 ... 30 V DC No-load supply current max. 90 mA Linearity ± 2 LSB at 16 Bit, ± 1 LSB at 13 Bit, ± 0,5 LSB at 12 Bit Output code Gray code, binary code Code course (counting direction) see input 1 Interface Interface type SSI Monoflop time 20 ± 10 µs Resolution Single turn up to 16 Bit Multiturn up to 14 Bit Overall resolution up to 30 Bit Transfer rate 0.1 ... 2 MBit/s Standard conformity RS 422 Input 1 Input type Selection of counting direction (cw/ccw) Signal voltage High 10 ... 30 V or open input cw descending (clockwise rotation, code course descending) Low 0 ... 2 V cw ascending (clockwise rotation, code course ascending) Input current < 6 mA Switch-on delay < 10 ms Input 2 Input type zero-set (PRESET) Signal voltage High 10 ... 30 V Low 0 ... 2 V Input current < 6 mA Signal duration min. 100 ms Switch-on delay < 10 ms Connection Cable ∅ 10.2 mm, Radox 9 x 0.5 mm2 Terminal compartment see ordering information Standard conformity Degree of protection DIN EN 60529, IP66 Climatic testing DIN EN 60068-2-3, no moisture condensation Emitted interference EN 61000-6-4:2007/A1:2011 Noise immunity EN 61000-6-2:2005 Shock resistance DIN EN 60068-2-27, 100 g, 3 ms Vibration resistance DIN EN 60068-2-6, 10 g, 10 ... 2000 Hz Ambient conditions Operating temperature -40 ... 70 °C (-40 ... 158 °F) Storage temperature -40 ... 85 °C (-40 ... 185 °F) Mechanical specifications Material Combination 1 housing: anodized aluminum flange: anodized aluminum shaft: Stainless steel 1.4401 / AISI 316 Combination 2 (Inox) housing: Stainless steel 1.4404 / AISI 316L flange: Stainless steel 1.4404 / AISI 316L shaft: Stainless steel 1.4401 / AISI 316 Mass approx. 2600 g (combination 1) approx. 3900 g (combination 2) Rotational speed max. 3000 min -1 Moment of inertia 180 gcm2 Starting torque ≤ 4 Ncm Shaft load Axial 60 N Radial 80 N Data for application in connection with hazardous areas EU-type examination certificate ITS 15 ATEX 18372X IECEx ITS 15.0061X Marking Ex-Hexagon II 2G Ex d IIC T5 Gb Ex-Hexagon II 2D Ex tb IIIC T100°C Db Directive conformity Directive 2014/34/EU IEC 60079-0:2011 , EN IEC 60079-0:2018 , IEC 60079-1:2014 , EN 60079-1:2014 , IEC 60079-31:2013 , EN 60079-31:2014 Classifications System Classcode ECLASS 11.0 27270502 ECLASS 10.0.1 27270502 ECLASS 9.0 27270502 ECLASS 8.0 27270502 ECLASS 5.1 27270502 ETIM 8.0 EC001486 ETIM 7.0 EC001486 ETIM 6.0 EC001486 ETIM 5.0 EC001486 UNSPSC 12.1 39121527 Datasheet excerpt: Technical data of AVM78E General specifications Detection type photoelectric sampling Device type Multiturn absolute encoder Functional safety related parameters MTTFd 30 a Mission Time (TM) 20 a L10 7.7 E+9 at 3000 rpm Diagnostic Coverage (DC) 0 % Electrical specifications Operating voltage 10 ... 30 V DC No-load supply current max. 90 mA Linearity ± 2 LSB at 16 Bit, ± 1 LSB at 13 Bit, ± 0,5 LSB at 12 Bit Output code Gray code, binary code Code course (counting direction) see input 1 Interface Interface type SSI Monoflop time 20 ± 10 µs Resolution Single turn up to 16 Bit Multiturn up to 14 Bit Overall resolution up to 30 Bit Transfer rate 0.1 ... 2 MBit/s Standard conformity RS 422 Input 1 Input type Selection of counting direction (cw/ccw) Signal voltage High 10 ... 30 V or open input cw descending (clockwise rotation, code course descending) Low 0 ... 2 V cw ascending (clockwise rotation, code course ascending) Input current < 6 mA Switch-on delay < 10 ms Input 2 Input type zero-set (PRESET) Signal voltage High 10 ... 30 V Low 0 ... 2 V Input current < 6 mA Signal duration min. 100 ms Switch-on delay < 10 ms Connection Cable ∅ 10.2 mm, Radox 9 x 0.5 mm2 Terminal compartment see ordering information Standard conformity Degree of protection DIN EN 60529, IP66 Climatic testing DIN EN 60068-2-3, no moisture condensation Emitted interference EN 61000-6-4:2007/A1:2011 Noise immunity EN 61000-6-2:2005 Shock resistance DIN EN 60068-2-27, 100 g, 3 ms Vibration resistance DIN EN 60068-2-6, 10 g, 10 ... 2000 Hz Ambient conditions Operating temperature -40 ... 70 °C (-40 ... 158 °F) Storage temperature -40 ... 85 °C (-40 ... 185 °F) Mechanical specifications Material Combination 1 housing: anodized aluminum flange: anodized aluminum shaft: Stainless steel 1.4401 / AISI 316 Combination 2 (Inox) housing: Stainless steel 1.4404 / AISI 316L flange: Stainless steel 1.4404 / AISI 316L shaft: Stainless steel 1.4401 / AISI 316 Mass approx. 2600 g (combination 1) approx. 3900 g (combination 2) Rotational speed max. 3000 min -1 Moment of inertia 180 gcm2 Starting torque ≤ 4 Ncm Shaft load Axial 60 N Radial 80 N Data for application in connection with hazardous areas EU-type examination certificate ITS 15 ATEX 18372X IECEx ITS 15.0061X Marking Ex-Hexagon II 2G Ex d IIC T5 Gb Ex-Hexagon II 2D Ex tb IIIC T100°C Db Directive conformity Directive 2014/34/EU IEC 60079-0:2011 , EN IEC 60079-0:2018 , IEC 60079-1:2014 , EN 60079-1:2014 , IEC 60079-31:2013 , EN 60079-31:2014 Classifications System Classcode ECLASS 11.0 27270502 ECLASS 10.0.1 27270502 ECLASS 9.0 27270502 ECLASS 8.0 27270502 ECLASS 5.1 27270502 ETIM 8.0 EC001486 ETIM 7.0 EC001486 ETIM 6.0 EC001486 ETIM 5.0 EC001486 UNSPSC 12.1 39121527
