ECA10TL-10CNP-SB1AA:NN PEPPERL+FUCHS - Part number: 270910-100150

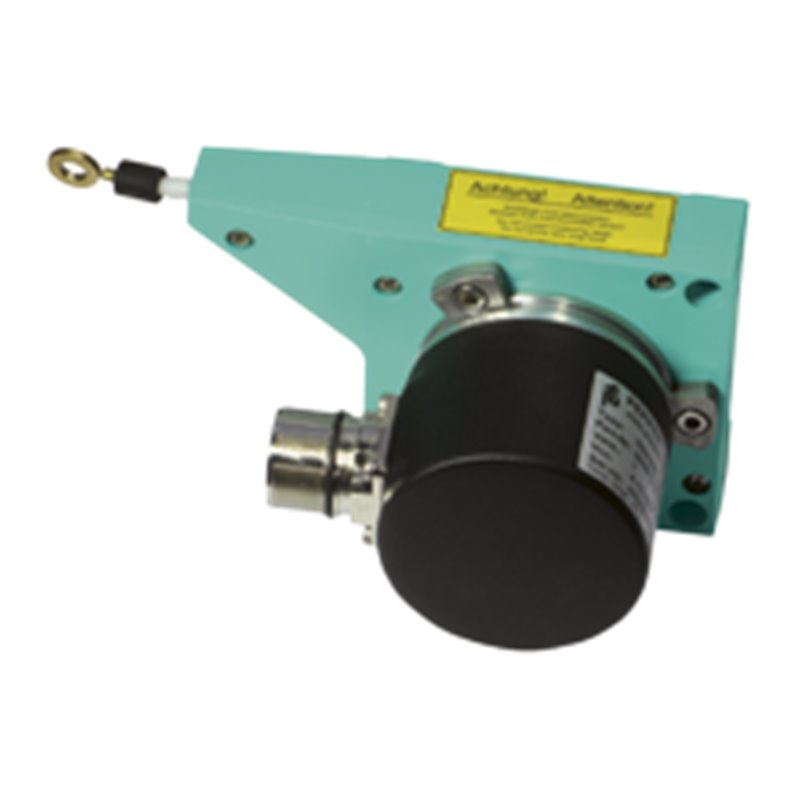

Cable pull rotary encoder ECA10TL - SSI ECA10TL - SSI Solid yet lightweight plastic construction Compact, slim design (the shaft of the mounted rotary encoder is used to provide the function of the drum bearing) Coupling-free adaptation Wide range of mounting options Rust and acid-resistant measuring cable Very high level of linearity and repeatability SSI interface Free of wear magnetic sampling Additionally push buttons for preset function (only model characteristic SB2, SG2) Cable pull rotary encoder ECA10TL - SSI ECA10TL - SSI Solid yet lightweight plastic construction Compact, slim design (the shaft of the mounted rotary encoder is used to provide the function of the drum bearing) Coupling-free adaptation Wide range of mounting options Rust and acid-resistant measuring cable Very high level of linearity and repeatability SSI interface Free of wear magnetic sampling Additionally push buttons for preset function (only model characteristic SB2, SG2)

MPNs 270910-100150, PEP270910-100150, ECA10TL-10CNP-SB1AA:NN
Codice HS 84861000
Peso N/A
L'immagine del prodotto è solo a scopo illustrativo.
Il paese di origine, il codice HS e la descrizione sono forniti dal produttore e possono essere soggetti a modifiche senza preavviso. Per questo motivo, PLC-City non può essere ritenuta responsabile di eventuali discrepanze.
Venduto da PLC-CITY® e spedito dall'Italia

Accettiamo molti metodi di pagamento: Bonifico bancario (SEPA, ACH), Carte di debito/credito (Mastercard, VISA, American Express, Diners Club, Discover, JCB, UnionPay), PayPal, ApplePay, GooglePay, link by Stripe, Cartes Bancaires, Alipay, Bancontact, blik, eps, giropay iDeal, Przelewy24, WeChatPay.
Maggiori informazioni sui nostri metodi di pagamento

Questo prodotto è coperto da una garanzia di 12 Mesi, valida per difetti di fabbricazione o malfunzionamenti. La garanzia non copre danni causati da uso improprio o danni accidentali.
Maggiori informazioni sulla nostra garanzia

È possibile effettuare il reso previa autorizzazione e ottenere un credito, escluso per il backorder.

Visualizza la nostra politica di reso

Disponibile su richiesta

Ottieni il tuo preventivo personalizzato ora

Un commerciale di vendita dedicato vi assisterà per offrire il miglior prezzo e tempi di consegna.

Devi essere autenticato

Richiedi il tuo servizio tecnico personalizzato

Affidati al nostro team di tecnici esperti per una gamma di servizi personalizzati: riparazione, programmazione, manutenzione e molto altro.

Informazioni prodotto

Descrizione

Datasheet excerpt: Technical data of  ECA10TL - SSI Product Description Cable pull rotary encoder with SSI interface General specifications Detection typemagnetic sampling Device typeTarget line with SSI interface Measuring range3000 ... 10000 mm Construction type80 mm, 130 mm, 190 mm ResolutionCable pull:design 80 mm: with 13 Bit 0,028 mm; with 12 Bit 0,056 mmdesign 130 mm: with 13 Bit 0,047 mm; with 12 Bit 0,094 mmdesign 190 mm: with 13 Bit 0,068 mm; with 12 Bit 0,0135 mm Encoder: standard 25 Bit (13 Bit/revolution) or as an option 24 Bit (12 Bit/revolution) Electrical specifications Operating voltage4.75 ... 30 V DC No-load supply currenttyp. 50 mA Power consumptionapprox. 1.5 W Output codeGray code, binary code Code course (counting direction)adjustable Interface Interface typeSSI Transfer rate0.1 ... 2 MBit/s Cycle time< 100 µs Standard conformityRS 422 Input 1 Input typeSelection of counting direction (cw/ccw) Signal voltage High4.75 V ... UB (cw descending) Low0 ... 2 V or unconnected (cw ascending) Input current< 6 mA Input 2 Input typezero-set (PRESET 1) with falling edge Signal voltage High4.75 V ... UB Signal durationmin. 1.1 s Connection ConnectorM12 connector, 8-pin or M23 connector, 12-pin Cable∅7 mm, 6 x 2 x 0.14 mm2 Standard conformity Degree of protectionacc. DIN EN 60529 Connection sidecable models: IP65 connector models: IP65 Cable pull: IP50 Climatic testingDIN EN 60068-2-3, no moisture condensation Emitted interferenceEN 61000-6-4:2007 Noise immunityEN 61000-6-2:2005 Ambient conditions Ambient temperature-30 ... 70 °C (-22 ... 158 °F) Operating temperature-30 ... 70 °C (-22 ... 158 °F) Storage temperature-30 ... 70 °C (-22 ... 158 °F) Relative humidity98 % , no moisture condensation Mechanical specifications Rope diameter0.55 mm Material Housingnickel-plated steel Cable pulldesign 80/130 : Luranyl® or Lexan 920 design 190 : ABS-GF17 FlangeAluminum RopeStainless steel 1.4401/316 Life spanup to 106 Cycles Classifications SystemClasscode ECLASS 11.027270502 ECLASS 10.0.127270502 ECLASS 9.027270502 ECLASS 8.027270502 ECLASS 5.127270502 ETIM 8.0EC001486 ETIM 7.0EC001486 ETIM 6.0EC001486 ETIM 5.0EC001486 UNSPSC 12.139121527 Datasheet excerpt: Technical data of  ECA10TL - SSI Product Description Cable pull rotary encoder with SSI interface General specifications Detection typemagnetic sampling Device typeTarget line with SSI interface Measuring range3000 ... 10000 mm Construction type80 mm, 130 mm, 190 mm ResolutionCable pull:design 80 mm: with 13 Bit 0,028 mm; with 12 Bit 0,056 mmdesign 130 mm: with 13 Bit 0,047 mm; with 12 Bit 0,094 mmdesign 190 mm: with 13 Bit 0,068 mm; with 12 Bit 0,0135 mm Encoder: standard 25 Bit (13 Bit/revolution) or as an option 24 Bit (12 Bit/revolution) Electrical specifications Operating voltage4.75 ... 30 V DC No-load supply currenttyp. 50 mA Power consumptionapprox. 1.5 W Output codeGray code, binary code Code course (counting direction)adjustable Interface Interface typeSSI Transfer rate0.1 ... 2 MBit/s Cycle time< 100 µs Standard conformityRS 422 Input 1 Input typeSelection of counting direction (cw/ccw) Signal voltage High4.75 V ... UB (cw descending) Low0 ... 2 V or unconnected (cw ascending) Input current< 6 mA Input 2 Input typezero-set (PRESET 1) with falling edge Signal voltage High4.75 V ... UB Signal durationmin. 1.1 s Connection ConnectorM12 connector, 8-pin or M23 connector, 12-pin Cable∅7 mm, 6 x 2 x 0.14 mm2 Standard conformity Degree of protectionacc. DIN EN 60529 Connection sidecable models: IP65 connector models: IP65 Cable pull: IP50 Climatic testingDIN EN 60068-2-3, no moisture condensation Emitted interferenceEN 61000-6-4:2007 Noise immunityEN 61000-6-2:2005 Ambient conditions Ambient temperature-30 ... 70 °C (-22 ... 158 °F) Operating temperature-30 ... 70 °C (-22 ... 158 °F) Storage temperature-30 ... 70 °C (-22 ... 158 °F) Relative humidity98 % , no moisture condensation Mechanical specifications Rope diameter0.55 mm Material Housingnickel-plated steel Cable pulldesign 80/130 : Luranyl® or Lexan 920 design 190 : ABS-GF17 FlangeAluminum RopeStainless steel 1.4401/316 Life spanup to 106 Cycles Classifications SystemClasscode ECLASS 11.027270502 ECLASS 10.0.127270502 ECLASS 9.027270502 ECLASS 8.027270502 ECLASS 5.127270502 ETIM 8.0EC001486 ETIM 7.0EC001486 ETIM 6.0EC001486 ETIM 5.0EC001486 UNSPSC 12.139121527
